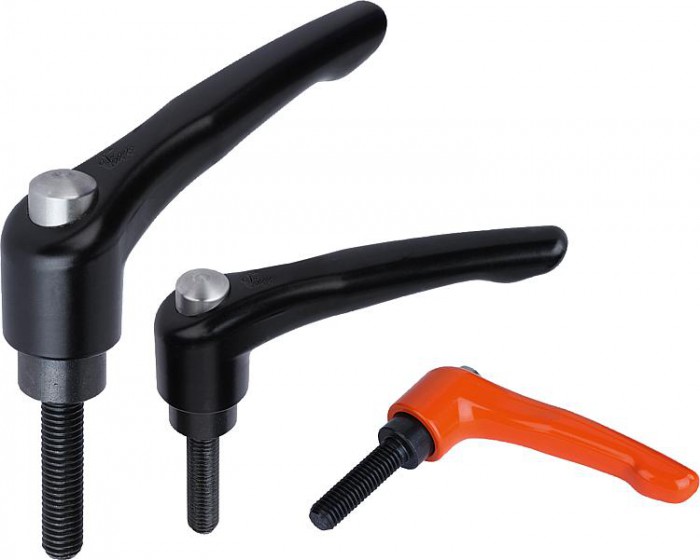

Svěrací páky s krytkou s vnějším závitem

Popis produktu

Kód:	06460
Výrobce:	norelem
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 1,7m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Svěrací páky s krytkou s vnějším závitem | 06460
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE.

zavřít

Ke stažení

Datový list 06460 Svěrací páky s krytkou s vnějším závitem

Varianty
Technické parametry

Material	Manipulační páky ze zinkového tlakového odlitku podle DIN EN 12844. Ocelové části třídy pevnosti 5.8. Krytka z nerezu 1.4305.
Na vyžádání	Další vnější závity, délky šroubů, barvy a stejně tak nestandardní provedení. Rozměr „H1“ je možné za příplatek dodat i v jiných délkách.

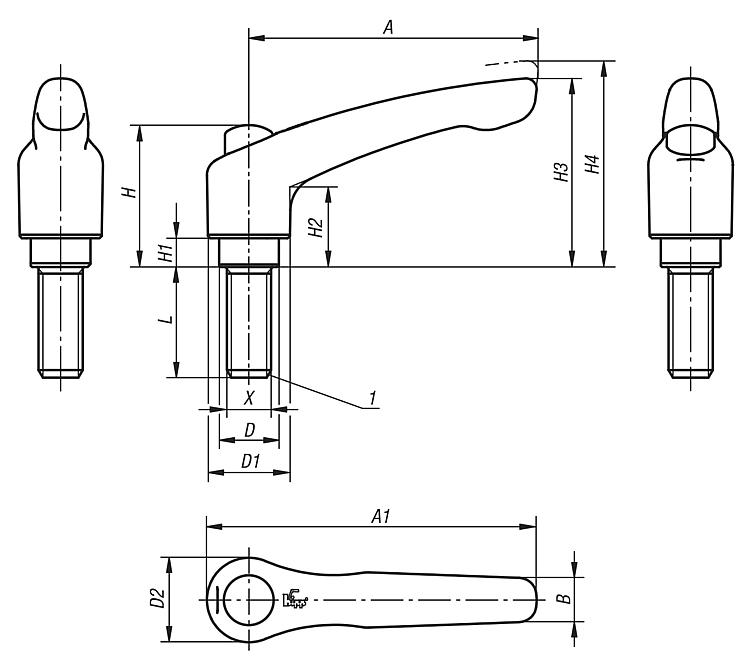

Odkaz na výkres	Zaoblené ukončení závitu podle DIN 78
Provedení:	Rukojeť páky potažena umělou hmotou. Ocelové části brynýrované. Krytka z nerezu, bez povrchové úpravy.
Upozornění	Sériově se dodává: černá jemně matná, oranžová RAL 2004 Při L ≥ 60 mm činí délka závitu 60 mm.

Detail zavřít

Zruš filtr
Objednací kód	Základní cena bez DPH	Objednat	Barva základního tělesa	Velikost	X	D	d1	d2	H	H1	H2	H3	H4	A	A1	B	počet zubů	L	CAD
06460-92061X15	183,80 Kč		černá sametově matná		M6	13,5	18,5mm	19mm	32mm	6,5mm	17,5mm	42,5mm	45,5mm	65mm	74,5mm	9,5mm	20	15	CAD
06460-92061X20	183,80 Kč		černá sametově matná		M6	13,5	18,5mm	19mm	32mm	6,5mm	17,5mm	42,5mm	45,5mm	65mm	74,5mm	9,5mm	20	20	CAD
06460-92061X25	183,80 Kč		černá sametově matná		M6	13,5	18,5mm	19mm	32mm	6,5mm	17,5mm	42,5mm	45,5mm	65mm	74,5mm	9,5mm	20	25	CAD
06460-92061X30	183,80 Kč		černá sametově matná		M6	13,5	18,5mm	19mm	32mm	6,5mm	17,5mm	42,5mm	45,5mm	65mm	74,5mm	9,5mm	20	30	CAD
06460-92061X35	193,70 Kč		černá sametově matná		M6	13,5	18,5mm	19mm	32mm	6,5mm	17,5mm	42,5mm	45,5mm	65mm	74,5mm	9,5mm	20	35	CAD
06460-92061X40	193,70 Kč		černá sametově matná		M6	13,5	18,5mm	19mm	32mm	6,5mm	17,5mm	42,5mm	45,5mm	65mm	74,5mm	9,5mm	20	40	CAD
06460-92061X45	193,70 Kč		černá sametově matná		M6	13,5	18,5mm	19mm	32mm	6,5mm	17,5mm	42,5mm	45,5mm	65mm	74,5mm	9,5mm	20	45	CAD
06460-92061X50	193,70 Kč		černá sametově matná		M6	13,5	18,5mm	19mm	32mm	6,5mm	17,5mm	42,5mm	45,5mm	65mm	74,5mm	9,5mm	20	50	CAD
06460-92061X55	193,70 Kč		černá sametově matná		M6	13,5	18,5mm	19mm	32mm	6,5mm	17,5mm	42,5mm	45,5mm	65mm	74,5mm	9,5mm	20	55	CAD
06460-92061X60	193,70 Kč		černá sametově matná		M6	13,5	18,5mm	19mm	32mm	6,5mm	17,5mm	42,5mm	45,5mm	65mm	74,5mm	9,5mm	20	60	CAD
06460-92062X15	183,80 Kč		čistě oranžová RAL 2004		M6	13,5	18,5mm	19mm	32mm	6,5mm	17,5mm	42,5mm	45,5mm	65mm	74,5mm	9,5mm	20	15	CAD
06460-92062X20	183,80 Kč		čistě oranžová RAL 2004		M6	13,5	18,5mm	19mm	32mm	6,5mm	17,5mm	42,5mm	45,5mm	65mm	74,5mm	9,5mm	20	20	CAD
06460-92062X25	183,80 Kč		čistě oranžová RAL 2004		M6	13,5	18,5mm	19mm	32mm	6,5mm	17,5mm	42,5mm	45,5mm	65mm	74,5mm	9,5mm	20	25	CAD
06460-92062X30	183,80 Kč		čistě oranžová RAL 2004		M6	13,5	18,5mm	19mm	32mm	6,5mm	17,5mm	42,5mm	45,5mm	65mm	74,5mm	9,5mm	20	30	CAD
06460-92062X35	193,70 Kč		čistě oranžová RAL 2004		M6	13,5	18,5mm	19mm	32mm	6,5mm	17,5mm	42,5mm	45,5mm	65mm	74,5mm	9,5mm	20	35	CAD
Objednací kód	Základní cena bez DPH	Objednat	Barva základního tělesa	Velikost	X	D	d1	d2	H	H1	H2	H3	H4	A	A1	B	počet zubů	L	CAD
06460-92062X40	193,70 Kč		čistě oranžová RAL 2004		M6	13,5	18,5mm	19mm	32mm	6,5mm	17,5mm	42,5mm	45,5mm	65mm	74,5mm	9,5mm	20	40	CAD
06460-92062X45	193,70 Kč		čistě oranžová RAL 2004		M6	13,5	18,5mm	19mm	32mm	6,5mm	17,5mm	42,5mm	45,5mm	65mm	74,5mm	9,5mm	20	45	CAD
06460-92062X50	193,70 Kč		čistě oranžová RAL 2004		M6	13,5	18,5mm	19mm	32mm	6,5mm	17,5mm	42,5mm	45,5mm	65mm	74,5mm	9,5mm	20	50	CAD
06460-92062X55	193,70 Kč		čistě oranžová RAL 2004		M6	13,5	18,5mm	19mm	32mm	6,5mm	17,5mm	42,5mm	45,5mm	65mm	74,5mm	9,5mm	20	55	CAD
06460-92062X60	193,70 Kč		čistě oranžová RAL 2004		M6	13,5	18,5mm	19mm	32mm	6,5mm	17,5mm	42,5mm	45,5mm	65mm	74,5mm	9,5mm	20	60	CAD
06460-92081X15	183,80 Kč		černá sametově matná		M8	13,5	18,5mm	19mm	32mm	6,5mm	17,5mm	42,5mm	45,5mm	65mm	74,5mm	9,5mm	20	15	CAD
06460-92081X20	183,80 Kč		černá sametově matná		M8	13,5	18,5mm	19mm	32mm	6,5mm	17,5mm	42,5mm	45,5mm	65mm	74,5mm	9,5mm	20	20	CAD
06460-92081X25	183,80 Kč		černá sametově matná		M8	13,5	18,5mm	19mm	32mm	6,5mm	17,5mm	42,5mm	45,5mm	65mm	74,5mm	9,5mm	20	25	CAD
06460-92081X30	183,80 Kč		černá sametově matná		M8	13,5	18,5mm	19mm	32mm	6,5mm	17,5mm	42,5mm	45,5mm	65mm	74,5mm	9,5mm	20	30	CAD
06460-92081X35	193,70 Kč		černá sametově matná		M8	13,5	18,5mm	19mm	32mm	6,5mm	17,5mm	42,5mm	45,5mm	65mm	74,5mm	9,5mm	20	35	CAD
06460-92081X40	193,70 Kč		černá sametově matná		M8	13,5	18,5mm	19mm	32mm	6,5mm	17,5mm	42,5mm	45,5mm	65mm	74,5mm	9,5mm	20	40	CAD
06460-92081X45	193,70 Kč		černá sametově matná		M8	13,5	18,5mm	19mm	32mm	6,5mm	17,5mm	42,5mm	45,5mm	65mm	74,5mm	9,5mm	20	45	CAD
06460-92081X50	193,70 Kč		černá sametově matná		M8	13,5	18,5mm	19mm	32mm	6,5mm	17,5mm	42,5mm	45,5mm	65mm	74,5mm	9,5mm	20	50	CAD
06460-92081X55	193,70 Kč		černá sametově matná		M8	13,5	18,5mm	19mm	32mm	6,5mm	17,5mm	42,5mm	45,5mm	65mm	74,5mm	9,5mm	20	55	CAD
06460-92081X60	193,70 Kč		černá sametově matná		M8	13,5	18,5mm	19mm	32mm	6,5mm	17,5mm	42,5mm	45,5mm	65mm	74,5mm	9,5mm	20	60	CAD
Objednací kód	Základní cena bez DPH	Objednat	Barva základního tělesa	Velikost	X	D	d1	d2	H	H1	H2	H3	H4	A	A1	B	počet zubů	L	CAD
06460-92082X15	183,80 Kč		čistě oranžová RAL 2004		M8	13,5	18,5mm	19mm	32mm	6,5mm	17,5mm	42,5mm	45,5mm	65mm	74,5mm	9,5mm	20	15	CAD
06460-92082X20	183,80 Kč		čistě oranžová RAL 2004		M8	13,5	18,5mm	19mm	32mm	6,5mm	17,5mm	42,5mm	45,5mm	65mm	74,5mm	9,5mm	20	20	CAD
06460-92082X25	183,80 Kč		čistě oranžová RAL 2004		M8	13,5	18,5mm	19mm	32mm	6,5mm	17,5mm	42,5mm	45,5mm	65mm	74,5mm	9,5mm	20	25	CAD
06460-92082X30	183,80 Kč		čistě oranžová RAL 2004		M8	13,5	18,5mm	19mm	32mm	6,5mm	17,5mm	42,5mm	45,5mm	65mm	74,5mm	9,5mm	20	30	CAD
06460-92082X35	193,70 Kč		čistě oranžová RAL 2004		M8	13,5	18,5mm	19mm	32mm	6,5mm	17,5mm	42,5mm	45,5mm	65mm	74,5mm	9,5mm	20	35	CAD
06460-92082X40	193,70 Kč		čistě oranžová RAL 2004		M8	13,5	18,5mm	19mm	32mm	6,5mm	17,5mm	42,5mm	45,5mm	65mm	74,5mm	9,5mm	20	40	CAD
06460-92082X45	193,70 Kč		čistě oranžová RAL 2004		M8	13,5	18,5mm	19mm	32mm	6,5mm	17,5mm	42,5mm	45,5mm	65mm	74,5mm	9,5mm	20	45	CAD
06460-92082X50	193,70 Kč		čistě oranžová RAL 2004		M8	13,5	18,5mm	19mm	32mm	6,5mm	17,5mm	42,5mm	45,5mm	65mm	74,5mm	9,5mm	20	50	CAD
06460-92082X55	193,70 Kč		čistě oranžová RAL 2004		M8	13,5	18,5mm	19mm	32mm	6,5mm	17,5mm	42,5mm	45,5mm	65mm	74,5mm	9,5mm	20	55	CAD
06460-92082X60	193,70 Kč		čistě oranžová RAL 2004		M8	13,5	18,5mm	19mm	32mm	6,5mm	17,5mm	42,5mm	45,5mm	65mm	74,5mm	9,5mm	20	60	CAD
06460-92101X15	183,80 Kč		černá sametově matná		M10	13,5	18,5mm	19mm	32mm	6,5mm	17,5mm	42,5mm	45,5mm	65mm	74,5mm	9,5mm	20	15	CAD
06460-92101X20	183,80 Kč		černá sametově matná		M10	13,5	18,5mm	19mm	32mm	6,5mm	17,5mm	42,5mm	45,5mm	65mm	74,5mm	9,5mm	20	20	CAD
06460-92101X25	183,80 Kč		černá sametově matná		M10	13,5	18,5mm	19mm	32mm	6,5mm	17,5mm	42,5mm	45,5mm	65mm	74,5mm	9,5mm	20	25	CAD
06460-92101X30	183,80 Kč		černá sametově matná		M10	13,5	18,5mm	19mm	32mm	6,5mm	17,5mm	42,5mm	45,5mm	65mm	74,5mm	9,5mm	20	30	CAD
06460-92101X35	193,70 Kč		černá sametově matná		M10	13,5	18,5mm	19mm	32mm	6,5mm	17,5mm	42,5mm	45,5mm	65mm	74,5mm	9,5mm	20	35	CAD
Objednací kód	Základní cena bez DPH	Objednat	Barva základního tělesa	Velikost	X	D	d1	d2	H	H1	H2	H3	H4	A	A1	B	počet zubů	L	CAD
06460-92101X40	193,70 Kč		černá sametově matná		M10	13,5	18,5mm	19mm	32mm	6,5mm	17,5mm	42,5mm	45,5mm	65mm	74,5mm	9,5mm	20	40	CAD
06460-92101X45	193,70 Kč		černá sametově matná		M10	13,5	18,5mm	19mm	32mm	6,5mm	17,5mm	42,5mm	45,5mm	65mm	74,5mm	9,5mm	20	45	CAD
06460-92101X50	193,70 Kč		černá sametově matná		M10	13,5	18,5mm	19mm	32mm	6,5mm	17,5mm	42,5mm	45,5mm	65mm	74,5mm	9,5mm	20	50	CAD
06460-92101X55	193,70 Kč		černá sametově matná		M10	13,5	18,5mm	19mm	32mm	6,5mm	17,5mm	42,5mm	45,5mm	65mm	74,5mm	9,5mm	20	55	CAD
06460-92101X60	193,70 Kč		černá sametově matná		M10	13,5	18,5mm	19mm	32mm	6,5mm	17,5mm	42,5mm	45,5mm	65mm	74,5mm	9,5mm	20	60	CAD
06460-92102X15	183,80 Kč		čistě oranžová RAL 2004		M10	13,5	18,5mm	19mm	32mm	6,5mm	17,5mm	42,5mm	45,5mm	65mm	74,5mm	9,5mm	20	15	CAD
06460-92102X20	183,80 Kč		čistě oranžová RAL 2004		M10	13,5	18,5mm	19mm	32mm	6,5mm	17,5mm	42,5mm	45,5mm	65mm	74,5mm	9,5mm	20	20	CAD
06460-92102X25	183,80 Kč		čistě oranžová RAL 2004		M10	13,5	18,5mm	19mm	32mm	6,5mm	17,5mm	42,5mm	45,5mm	65mm	74,5mm	9,5mm	20	25	CAD
06460-92102X30	183,80 Kč		čistě oranžová RAL 2004		M10	13,5	18,5mm	19mm	32mm	6,5mm	17,5mm	42,5mm	45,5mm	65mm	74,5mm	9,5mm	20	30	CAD
06460-92102X35	193,70 Kč		čistě oranžová RAL 2004		M10	13,5	18,5mm	19mm	32mm	6,5mm	17,5mm	42,5mm	45,5mm	65mm	74,5mm	9,5mm	20	35	CAD
06460-92102X40	193,70 Kč		čistě oranžová RAL 2004		M10	13,5	18,5mm	19mm	32mm	6,5mm	17,5mm	42,5mm	45,5mm	65mm	74,5mm	9,5mm	20	40	CAD
06460-92102X45	193,70 Kč		čistě oranžová RAL 2004		M10	13,5	18,5mm	19mm	32mm	6,5mm	17,5mm	42,5mm	45,5mm	65mm	74,5mm	9,5mm	20	45	CAD
06460-92102X50	193,70 Kč		čistě oranžová RAL 2004		M10	13,5	18,5mm	19mm	32mm	6,5mm	17,5mm	42,5mm	45,5mm	65mm	74,5mm	9,5mm	20	50	CAD
06460-92102X55	193,70 Kč		čistě oranžová RAL 2004		M10	13,5	18,5mm	19mm	32mm	6,5mm	17,5mm	42,5mm	45,5mm	65mm	74,5mm	9,5mm	20	55	CAD
06460-92102X60	193,70 Kč		čistě oranžová RAL 2004		M10	13,5	18,5mm	19mm	32mm	6,5mm	17,5mm	42,5mm	45,5mm	65mm	74,5mm	9,5mm	20	60	CAD
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.
