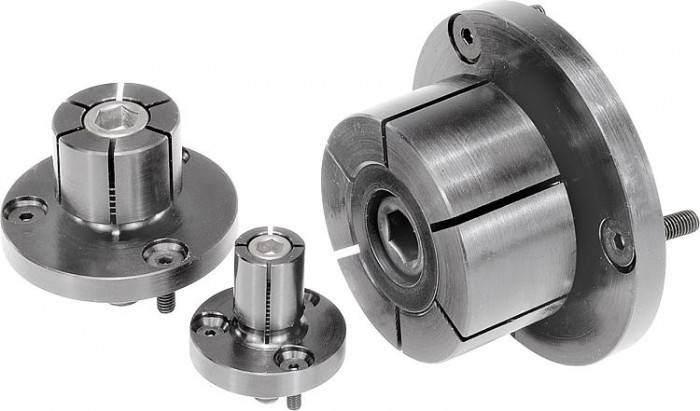

Upínací čepy
Popis produktu
| Kód: | 03157 |
|---|---|
| Výrobce: | norelem |
| Ceny: | jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže. |
| Termín dodání: | běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací. |
Cenu dopravy zásilek délky nad 1,7m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné upravujeme. |
zavřít
zavřít
Ke stažení
Přehrát video
Datový list 03157 Upínací čepy
Detail zavřít

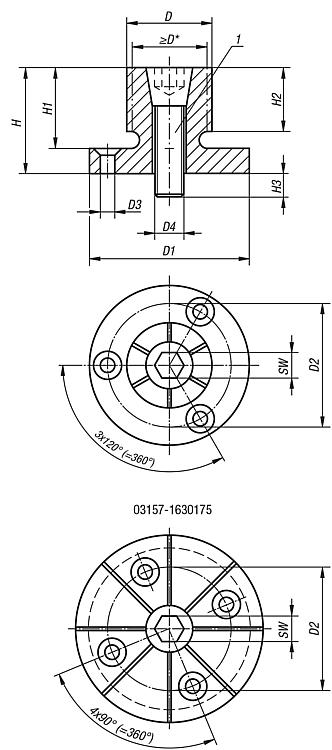

| Objednací kód | Základní cena bez DPH | Objednat | D | D min. | D1 | D2 | D3 pro šroub se zápustnou hlavou ISO 10642 | D4 Šroub s kuželovou hlavou | H | H1 | H2 | H3 | SW Šroub s kuželovou hlavou | Utahovací moment max. Nm | Upínací síla max. kN | CAD |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 03157-020407 | 2 369,60 Kč | 7,4 | 4,1 | 20 h9 | 13,7 | M2 | M2 | 10,7 | 7,6 | 6,1 | 4,1 | 1,5 | 0,7 | 1,1 | ||
| 03157-040812 | 2 410,30 Kč | 12,4 | 8 | 29,72 h9 | 21 | M3 | M4 | 21,8 | 16 | 15 | 8 | 3 | 5 | 4,2 | ||
| 03157-061214 | 2 458,40 Kč | 14,2 | 12,2 | 31,5 h9 | 23,1 | M3 | M6 | 24,9 | 19 | 15 | 12 | 5 | 17 | 8,5 | ||
| 03157-081420 | 2 513,00 Kč | 20 | 13,5 | 37,5 h9 | 29 | M3 | M8 | 24,9 | 19 | 15 | 14 | 6 | 34 | 11,1 | ||
| 03157-062027 | 3 265,90 Kč | 27 | 18 | 50 h9 | 39,4 | M4 | M10 | 28,6 | 22,2 | 17,5 | 17 | 8 | 60 | 20 | ||
| 03157-102535 | 4 021,90 Kč | 35,3 | 23 | 56 h9 | 45,5 | M4 | M12 | 31,8 | 25,4 | 20,6 | 21 | 10 | 150 | 26,3 | ||
| 03157-123442 | 5 129,60 Kč | 42 | 29,3 | 69,5 h8 | 55,9 | M5 | M16 | 39,6 | 31,8 | 27 | 22 | 14 | 280 | 44,5 | ||
| 03157-123452 | 5 324,60 Kč | 51,5 | 29,3 | 75,5 h9 | 63,9 | M5 | M16 | 39,6 | 31,8 | 27 | 22 | 14 | 280 | 44,5 | ||
| 03157-163077 | 8 606,10 Kč | 77,7 | 29,3 | 107,5 h9 | 92,5 | M6 | M16 | 45,5 | 37,6 | 32,3 | 20 | 14 | 280 | 44,5 | ||
| 03157-1630103 | 13 130,60 Kč | 103 | 29,3 | 132,9 h9 | 92,5 | M6 | M16 | 45,5 | 37,6 | 32,3 | 20 | 14 | 280 | 44,5 | ||
| 03157-1630175 | 25 570,10 Kč | 175 | 29,3 | 132,9 h9 | 118 | M6 | M16 | 45,5 | 37,6 | 32,3 | 20 | 14 | 280 | 44,5 | ||
| Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku. | ||||||||||||||||
