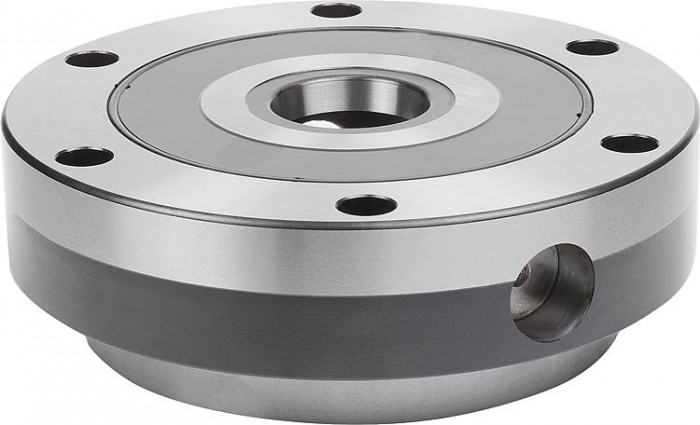

Vestavné upínače UNI lock

Popis produktu

Kód:	K1385
Výrobce:	Kipp
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 1,7m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Vestavné upínače UNI lock | K1385
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE.

zavřít

Ke stažení

Datový list K1385 Vestavné upínače UNI lock

Varianty
Technické parametry

Material	Cementovaná ocel.
Odkaz na výkres	O-kroužek (Ø8×2) 2) O-kroužek (Ø110×1,2)
Provedení:	Funkční plochy po cementování kaleny a broušeny.
Technické údaje	Tlak při rozevírání: 6 barů, vzduch s olejem - Turbotlak: 6 barů - Vzduchová přípojka: G1/8 - Reprodukční pořesnost ≤ 0,005 mm
Upozornění	Vestavné upínače UNI lock lze s přesahem či bez něj namontovat ve všech polohách do strojních stolů, do přípravků (desky, kostky, věže atd.). Díky modulární konstrukci lze počet a a vzdálenost vestavných upínačů optimálně přizpůsobit danému upínacímu úkolu. Vysoké upínací síly vytváří integrovaný svazek pružin (jednotka je upnutá bez tlaku). Proces uvolnění se uskutečňuje pneumaticky. Upínacími čepy UNI lock je v kombinaci s upevňovacími šrouby M10, M12, M16 možné vyvinout tyto přídržné síly: - přídržná síla (M10) 35.000 N - přídržná síla (M12) 50.000 N - přídržná síla (M16) 75.000 N Dodávka obsahuje: 1 ks upínací modul včetně 6× upevňovací šroub. 6× ochranná krytka šroubu. 2× O-kroužek vzduchové přípojky. 1× montážní O-kroužek.

Detail zavřít

Zruš filtr
Objednací kód	Základní cena bez DPH	Objednat	Provedení	D	d1	H	H1	CAD
K1385.138390	24 365,50 Kč		bez pojistky proti protočení	138	110mm	39mm	15,7mm	.step
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.
