Středicí pouzdra

Popis produktu

Kód:	K0936
Výrobce:	Kipp
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 1,7m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Středicí pouzdra | K0936
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE.

zavřít

Ke stažení

Datový list K0936 Středicí pouzdra

TechnHinweis_Positionier-_Spannsystem_CZ

Varianty
Technické parametry

Material	Ocel na valivá ložiska.
Provedení:	Tvrzeno a brynýrováno.

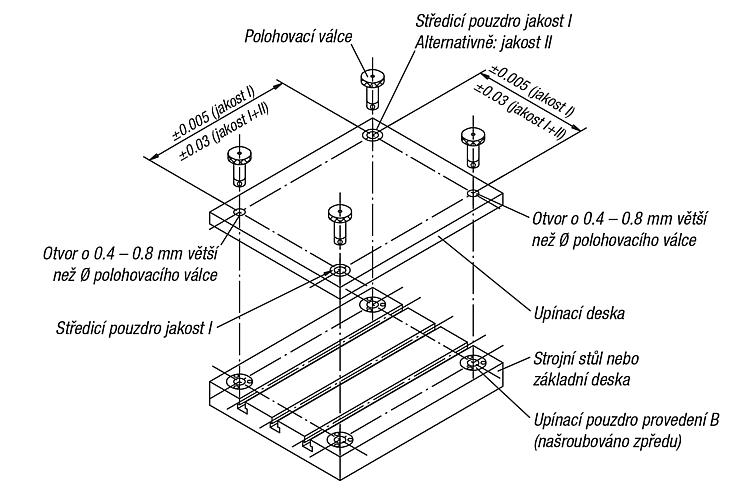

Upozornění	Při toleranci rozteče os ±0,005 mm a použití 2 středicích pouzder jakosti I lze docílit přesnosti reprodukce upínání v rozmezí ±0,013 mm. Při toleranci rozteče os ±0,03 mm a použití jednoho středicího pouzdra jakosti I a jednoho středicího pouzdra jakosti II lze docílit přesnosti reprodukce upínání v rozmezí ±0,04 mm. Středicí pouzdra se lehkým tlakem nalisují do uchycovacích otvorů upínacích desek. Další pokyny viz všeobecné Informace. * Tol. pro středicí pouzdro jakosti I +0,005 / +0,018 Tol. pro středicí pouzdro jakosti II +0,025 / +0,050

Detail zavřít

Zruš filtr

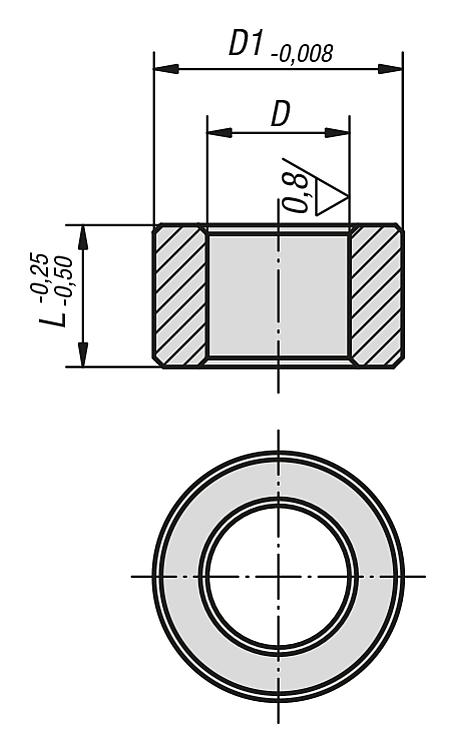

Objednací kód	Základní cena bez DPH	Objednat	Provedení	D	d1	L	Montážní otvor pro centrovací pouzdro Ø +0,010	CAD
K0936.113013	418,70 Kč		Jakost I	13*	19,04mm	13	19,016	.step
K0936.113020	437,00 Kč		Jakost I	13*	19,04mm	20	19,016	.step
K0936.116020	418,70 Kč		Jakost I	16*	25,042mm	20	25,016	.step
K0936.116025	437,00 Kč		Jakost I	16*	25,042mm	25	25,016	.step
K0936.120020	454,80 Kč		Jakost I	20*	35,042mm	20	35,018	.step
K0936.120025	515,70 Kč		Jakost I	20*	35,042mm	25	35,018	.step
K0936.125020	454,80 Kč		Jakost I	25*	35,042mm	20	35,018	.step
K0936.125025	515,70 Kč		Jakost I	25*	35,042mm	25	35,018	.step
K0936.130020	620,60 Kč		Jakost I	30*	45,042mm	20	45,018	.step
K0936.130025	681,80 Kč		Jakost I	30*	45,042mm	25	45,018	.step
K0936.135020	620,60 Kč		Jakost I	35*	45,042mm	20	45,018	.step
K0936.135025	681,80 Kč		Jakost I	35*	45,042mm	25	45,018	.step
K0936.135040	736,40 Kč		Jakost I	35*	45,042mm	40	45,018	.step
K0936.135050	781,50 Kč		Jakost I	35*	45,042mm	50	45,018	.step
K0936.150020	1 185,00 Kč		Jakost I	50*	63,546mm	20	63,521	.step
Objednací kód	Základní cena bez DPH	Objednat	Provedení	D	d1	L	Montážní otvor pro centrovací pouzdro Ø +0,010	CAD
K0936.150040	1 355,40 Kč		Jakost I	50*	63,546mm	40	63,521	.step
K0936.150050	1 455,60 Kč		Jakost I	50*	63,546mm	50	63,521	.step
K0936.213013	418,70 Kč		Jakost II	13*	19,04mm	13	19,016	.step
K0936.213020	437,00 Kč		Jakost II	13*	19,04mm	20	19,016	.step
K0936.216020	418,70 Kč		Jakost II	16*	25,042mm	20	25,016	.step
K0936.216025	437,00 Kč		Jakost II	16*	25,042mm	25	25,016	.step
K0936.220020	454,80 Kč		Jakost II	20*	35,042mm	20	35,018	.step
K0936.220025	515,70 Kč		Jakost II	20*	35,042mm	25	35,018	.step
K0936.225020	454,80 Kč		Jakost II	25*	35,042mm	20	35,018	.step
K0936.225025	515,70 Kč		Jakost II	25*	35,042mm	25	35,018	.step
K0936.230020	620,60 Kč		Jakost II	30*	45,042mm	20	45,018	.step
K0936.235025	681,80 Kč		Jakost II	35*	45,042mm	25	45,018	.step
K0936.235040	736,40 Kč		Jakost II	35*	45,042mm	40	45,018	.step
K0936.235050	781,50 Kč		Jakost II	35*	45,042mm	50	45,018	.step
K0936.250025	1 258,20 Kč		Jakost II	50*	63,546mm	25	63,521	.step
Objednací kód	Základní cena bez DPH	Objednat	Provedení	D	d1	L	Montážní otvor pro centrovací pouzdro Ø +0,010	CAD
K0936.250050	1 455,60 Kč		Jakost II	50*	63,546mm	50	63,521	.step
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.
