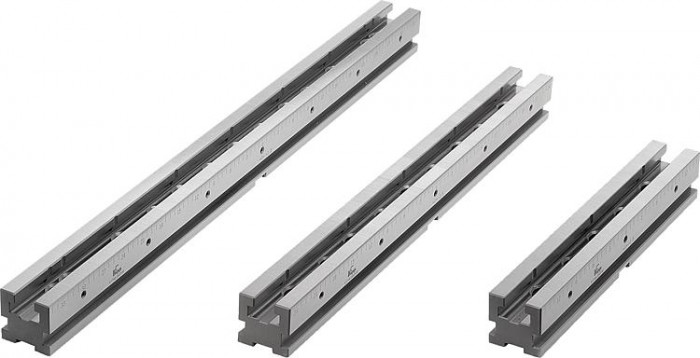

Upínací lišty pro vícenásobný upínací systém

Novinka

Popis produktu

Kód:	K1746
Výrobce:	Kipp
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 1,7m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Upínací lišty pro vícenásobný upínací systém | K1746
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE

zavřít

Ke stažení

Datový list K1746 Upínací lišty pro vícenásobný upínací systém

Technické informace pro vícenásobný upínací systém

Varianty
Technické parametry

Materiál	Nástrojová ocel.
Provedení	Kaleno a broušeno (HRC 55 ±2).
Upozornění	Upínací lišty lze připevnit pomocí různých rozhraní. Boční upínací okraj pro sadu upínacích příložek. Upínací příložky lze připevnit na libovolném místě. Průchozí otvory pro šrouby s válcovou hlavou podle DIN. Polohovací otvory Ø 25H6 mm pro běžné upínací systémy s nulovým bodem se vzdálenostmi systému 100 mm. Polohovací otvory Ø 16H6 mm pro upínací systémy s nulovým bodem se vzdálenostmi systému 96 mm. Tři směrové drážky s 18H7 na stolech s T-drážkou. Zalícované otvory Ø12F7 a Ø16F7 pro rastrové systémy se vzdáleností otvorů 40 mm a 50 mm.
Technické údaje	Je třeba dodržet maximální upínací sílu a utahovací moment příslušné šířky systému z produktových řad K1828, K1829 a K1830.
Použití	Lze namontovat několik upínacích lišt s různou délkou za sebou nebo vedle sebe. Díky přesnému ozubení je možné velmi přesné polohování pevných čelistí. Díky postranní stupnici na upínacích lištách je možné každou polohu pevných čelistí zdokumentovat a v případě opakování identicky nastavit. Na boční závitové otvory lze namontovat dorazy.
Přednosti	Univerzální a flexibilní. Pro malé a velké velikosti výrobní série. Lze upínat i velké díly na několika upínacích lištách vedle sebe.

Detail zavřít

Zruš filtr

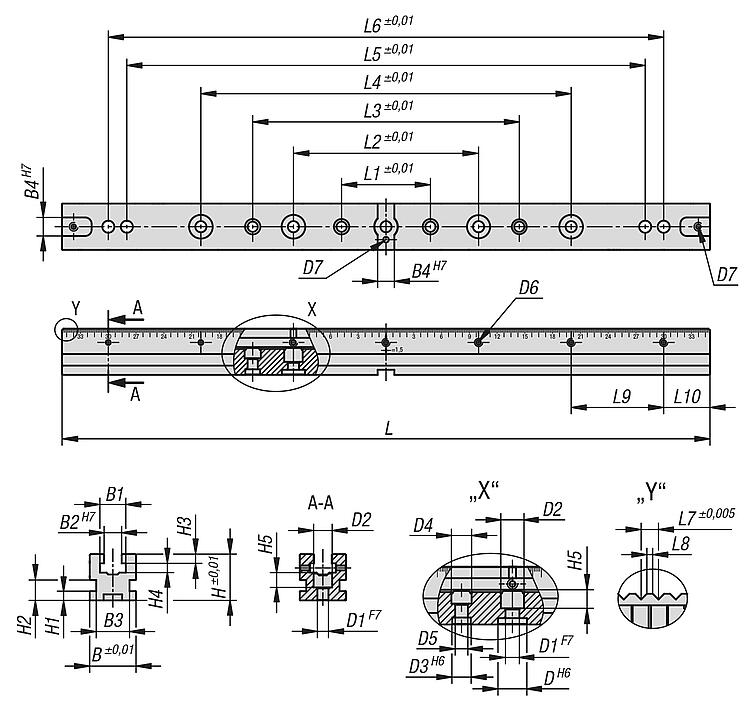

Objednací kód	Základní cena bez DPH	Objednat	vhodné pro šířku systému	L	B	H	L1	L2	L3	L4	L5	L6	L7	L8	L9	L10	B1	B2	B3	B4	H1	H2	H3	H4	H5	D	D1‎	D2	D3	D4	D5	D6	D7	CAD
K1746.050300	17 983,20 Kč		50	300	50	50	96	200	–	–	–	–	1,5	0,5	100	50	28	19	36	18	10	22	10	10	16	25	12	20	16	17,5	11	M6	M6	3D
K1746.050400	21 568,40 Kč		50	400	50	50	96	200	288	300	–	–	1,5	0,5	100	50	28	19	36	18	10	22	10	10	16	25	12	20	16	17,5	11	M6	M6	3D
K1746.050500	26 903,10 Kč		50	500	50	50	96	200	288	400	–	–	1,5	0,5	100	50	28	19	36	18	10	22	10	10	16	25	12	20	16	17,5	11	M6	M6	3D
K1746.050600	29 828,60 Kč		50	600	50	50	96	200	288	400	500	–	1,5	0,5	100	50	28	19	36	18	10	22	10	10	16	25	12	20	16	17,5	11	M6	M6	3D
K1746.050700	33 528,50 Kč		50	700	50	50	96	200	288	400	560	600	1,5	0,5	100	50	28	19	36	18	10	22	10	10	16	25	12	20	16	17,5	11	M6	M6	3D
K1746.072400	31 320,10 Kč		72	400	72	72	96	200	288	300	–	–	2	0,7	100	50	42	30	58	18	14	30	15	15	22	25	16	26	16	17,5	11	M6	M6	3D
K1746.072500	38 203,60 Kč		72	500	72	72	96	200	288	400	–	–	2	0,7	100	50	42	30	58	18	14	30	15	15	22	25	16	26	16	17,5	11	M6	M6	3D
K1746.072600	41 588,00 Kč		72	600	72	72	96	200	288	400	500	–	2	0,7	100	50	42	30	58	18	14	30	15	15	22	25	16	26	16	17,5	11	M6	M6	3D
K1746.072700	47 353,00 Kč		72	700	72	72	96	200	288	400	560	600	2	0,7	100	50	42	30	58	18	14	30	15	15	22	25	16	26	16	17,5	11	M6	M6	3D
K1746.100400	47 238,20 Kč		100	400	100	72	96	200	288	300	–	–	2,5	0,85	100	50	58	45	86	18	14	30	15	15	22	25	16	26	16	17,5	11	M8	M6	3D
K1746.100500	54 953,50 Kč		100	500	100	72	96	200	288	400	–	–	2,5	0,85	100	50	58	45	86	18	14	30	15	15	22	25	16	26	16	17,5	11	M8	M6	3D
K1746.100600	59 513,90 Kč		100	600	100	72	96	200	288	400	500	–	2,5	0,85	100	50	58	45	86	18	14	30	15	15	22	25	16	26	16	17,5	11	M8	M6	3D
K1746.100700	65 364,90 Kč		100	700	100	72	96	200	288	400	560	600	2,5	0,85	100	50	58	45	86	18	14	30	15	15	22	25	16	26	16	17,5	11	M8	M6	3D
