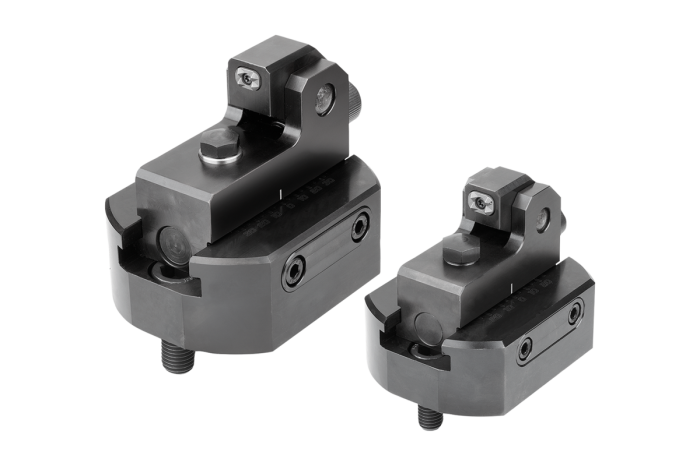

Upínací prvek s gripovou vložkou pro stahovací upínací systém

Novinka

Popis produktu

Kód:	K2195
Výrobce:	Kipp
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 1,7m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Upínací prvek s gripovou vložkou pro stahovací upínací systém | K2195
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE.

zavřít

Ke stažení

Datový list K2195 Upínací prvek s gripovou vložkou pro stahovací upínací systém

Varianty
Technické parametry

Popis výrobku	Upínací prvek s gripovou vložkou a stahovacím účinkem pro přímé upínání před obráběním a pro obrábění polotovarů.
Materiál	Ocel.
Provedení	Základní těleso, brynýrované. Gripová vložka, tvrzená.
Upozornění	Díky mimořádně stabilní konstrukci, vysokým upínacím silám a kompaktní konstrukci je upínací prvek se stahovacím efektem vhodný pro přímé upínání před obráběním (OP10) s 5osým modulárním upínacím systémem i pro upínání neobrobených dílů jakýchkoli desek a jiných obrobků. Díky dvěma velikostem systému a plynulé posuvnosti upínacího systému lze upnout obrobek libovolné velikosti. Upínací výšku obrobku lze flexibilně nastavit pomocí různých polohovacích nožek a jemného nastavení. Rozhraní pro rastrové desky (rozměr roštu 40/50) a pro upínací systém nulového bodu UNILOCK jsou součástí standardní výbavy.
Přednosti	Efekt přitažení. Horizontální přestavení. Možnost různých výšek podepření obrobku. Integrované jemné nastavení upínací výšky.
Rozsah dodávky	1 kus upínací prvek s gripovou vložkou. 1 ks ustavovací nožka K0298.2081.
Příslušenství	Pozor: Nebezpečí deformace! V této oblasti nesmí být namontováno žádné chapadlo!
Odkaz na výkres	Ustavovací nožky K0298. Deska adaptéru pro stahovací upínací systém K2199. Adaptační kroužky K2200.

Detail zavřít

Zruš filtr
Objednací kód	Základní cena bez DPH	Objednat	Velikost	B	B1	B2	D	G	H	H1	H2	H3	H4	H5	L	L min.	L max.	L1	L2	L3	L4	Zdvih	Zdvih S	F max. kN	Utahovací moment max. Nm	CAD
K2195.121050801	na dotaz	Poptat cenu	S12	80	36	20	25	M12	88	10.5	38	21	8	5	105	50	80	25	22.5	13	38	12	6.2	20	40	3D
K2195.161301001	na dotaz	Poptat cenu	S16	100	45	25	25	M16	113	13.5	50	25	8	7	130	80	100	33	27.5	18.75	53.75	12	6.2	30	65	3D
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.
