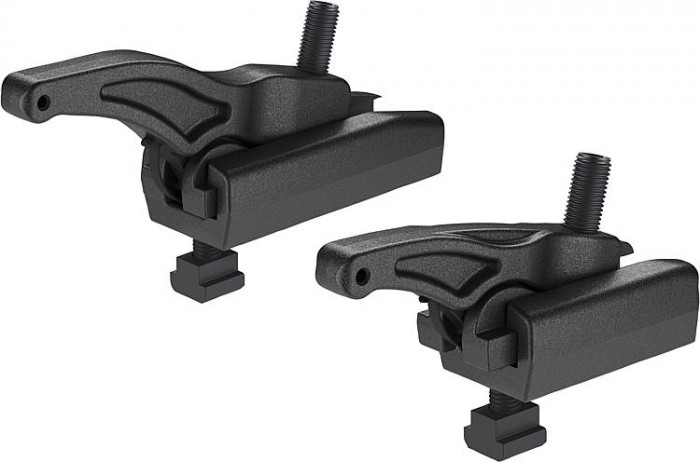

Silový upínač

Novinka

Popis produktu

Kód:	K1205
Výrobce:	Kipp
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 1,7m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Silový upínač | K1205
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE.

zavřít

Ke stažení

Datový list K1205 Silový upínač

Varianty
Technické parametry

Material	Zušlechtěná ocel.
Provedení:	Kovaná, černě pozinkovaná.
Upozornění	Pro snížení opotřebení seřizovacího šroubu doporučujeme použít pastu na šrouby. Pomocí prodlužovacího nástavce lze také zvýšit výšku silového upínače. U silových upínačů 44 kN a 60 kN nedochází k žádnému nárůstu. Upínací prvek, nosný prvek, vodicí vložka do drážky DIN 508 s upínacím šroubem, třída pevnosti 12.9 jsou obsaženy v rozsahu dodávky.
Použití	Ovládáním stavěcího šroubu se plynule nastaví výška upínacího ramena a obrobek se upne.
Přednosti	Velmi vysoké upínací síly od 22 do 60 kN. Nízká konstrukční výška. Jednoduchá montáž prvků. To umožňuje velmi rychlé a snadné upínání. Plynulé nastavování výšky a délky. Případy použití v T-drážce 12–28 mm, jak rasterový systém M10, M12, M16, M18, M20, M24. Tlačný prvek k dostání v hladké a v rýhovaném provedení.
Příslušenství	Zvýšení K1206 Tlačné prvky K1215 Přítlačné prvky, plast K2226.

Detail zavřít

Zruš filtr
Objednací kód	Základní cena bez DPH	Objednat	Provedení	H2	A min.	A max.	B	B1	Šířka drážky	D	D1	D2	D3	H	H1	L	L1	L2	L3	SW	Upínací síla (kN)	Utahovací moment M1 Nm	Utahovací moment M2 Nm	CAD
K1205.112135	7 888,50 Kč		dlouhé	6–68	13	110	54	18	14	M12	13	M16	M8	36	85	135	13	25	115	8	30	100	70	.step
K1205.116135	7 888,50 Kč		dlouhé	6–68	16	114	54	18	18	M16	17	M16	M8	36	85	135	16	28	115	8	30	100	150	.step
K1205.116155	8 392,70 Kč		dlouhé	5–80	16	134	60	20	18	M16	17	M20	M8	42	105	155	16	32	131	10	43	220	150	.step
K1205.120175	11 185,70 Kč		dlouhé	7–88	19	165	75	25	22	M20	21	M24	M10	52	125	175	19	36	146,5	12	49	220	200	.step
K1205.210065	5 097,60 Kč		krátké	5–38	15	50	45	13	12	M10	–	M12	M6	30	58	65	11	–	47,5	6	22	50	35	3D
K1205.212065	5 097,60 Kč		krátké	5–38	15	50	45	13	14	M12	–	M12	M6	30	58	65	11	–	47,5	6	22	50	40	3D
K1205.212095	6 939,80 Kč		krátké	6–50	12	82	54	18	14	M12	13	M16	M8	36	78	95	12	20	76	8	32	120	70	.step
K1205.216110	8 036,80 Kč		krátké	6–50	15	95	60	20	18	M16	17	M20	M8	42	92	110	15	26	87	10	40	150	150	.step
K1205.118176	8 862,50 Kč		dlouhé	7–88	36	165	75	25	20	M18	21	M24	M10	52	125	176	20	36	146,5	12	44	180	160	3D
K1205.124203	13 853,10 Kč		dlouhé	8–102	63	180	90	30	28	M24	24,5	M24	M10	57	143	203	23	45	164,5	12	60	300	280	3D
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.
