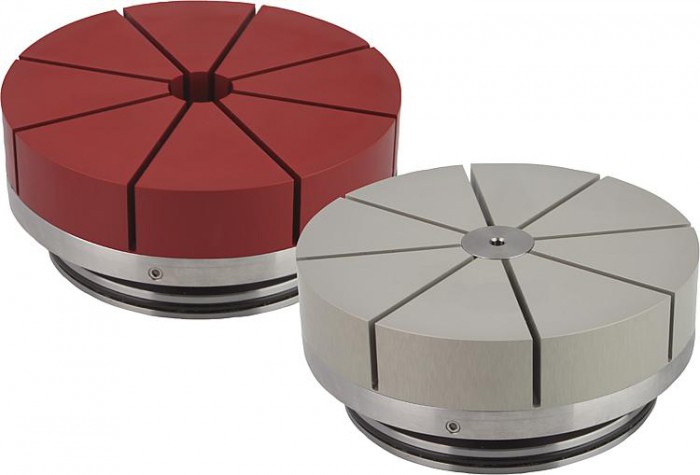

Tvarový upínač je vhodný k montáži do vlastních přípravků a upínacích systémů. Přírubová deska může sloužit k uchycení kleštin pro vnější upínání, jakož i kleštin pro vnitřní upínání. Do kleštiny se vkládá obrys upínaného obrobku. Jsou možné volné plochy obrobku a asymetrické obrysy.

Integrovaný svazek pružin vytváří upínací sílu o velikosti 5,8 kN. Dodatečným přitažením tlakovým vzduchem lze upínací sílu zvýšit až na 43,5 kN. Uvolnění upínače se provádí zavedením tlakového vzduchu na spodní plochu pístu. Píst je přitom tlačen nahoru a uvolní tak upnutí kleštiny.

Rozsah upínání0,2 mm.
Reprodukovatelnost < 0,01 mm.

Montážní rozměry na vyžádání.
