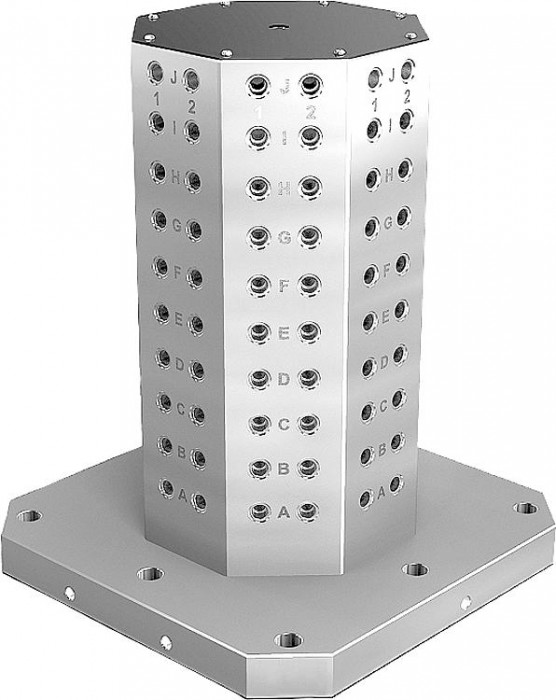

Upínací věže z šedé litiny 8stranné s rastrovými otvory

Novinka

Popis produktu

Kód:	K1535
Výrobce:	Kipp
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 1,7m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Upínací věže z šedé litiny 8stranné s rastrovými otvory | K1535
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE.

zavřít

Ke stažení

Datový list K1535 Upínací věže z šedé litiny 8stranné s rastrovými otvory

Varianty
Technické parametry

Materiál	GJL 300.
Provedení	Dosedací a upínací plochy přesně obrobené.
Upozornění	Rozteč rastru 50 ±0,02 mm. Upínací věže s rastrovými otvory se používají na horizontálních obráběcích centrech. Alfanumericky popsané rastrové otvory zaručují definované přiřazení upínacích prvků v případě opakování. Upínací věže jsou přizpůsobeny strojním stolům obráběcích strojů podle DIN 55201 a JIS6337–1980. Středicí čepy k vymezení palet na strojních stolech podle DIN 55201 je nutné objednávat samostatně. Ochranné zátky k uzavření rastrových otvorů je nutné objednávat samostatně. Dodání včetně šroubů s okem pro přepravu. Další rozměry na poptávku.
Na vyžádání	další rozměry.
Odkaz na výkres	Rastrový otvor Průchozí otvor pro šroub s válcovou hlavou DIN 912 (D3/D4)

Detail zavřít

Zruš filtr
Objednací kód	Základní cena bez DPH	Objednat	L	H	L1	D	D1	D2	D3	D4	D5	H1	L2	L3	L4	L5	L6	L7	L8	Počet rastrových otvorů	NL=počet montážních otvorů	NB=počet montážních otvorů	CAD
K1535.21240050	105 929,90 Kč		400	500	250	12	M12	20	M16	M12	M16	50	320	300	200	200	150	55	103	128	1	7	.step
K1535.21240065	132 125,60 Kč		400	650	250	12	M12	20	M16	M12	M16	50	320	300	200	200	150	55	103	176	1	10	.step
K1535.21250060	139 692,00 Kč		500	600	300	12	M12	20	M16	M12	M16	50	400	200	–	250	200	75	124	160	1	9	3D
K1535.21250075	167 062,20 Kč		500	750	300	12	M12	20	M16	M12	M16	50	400	200	–	250	200	75	124	208	1	12	.step
K1535.21263070	185 090,50 Kč		630	700	350	12	M12	25	M16	M16	M16	50	500	400	–	315	200	100	145	192	1	11	.step
K1535.21263085	215 356,20 Kč		630	850	350	12	M12	25	M16	M16	M16	50	500	400	–	315	200	100	145	240	1	14	.step
K1535.21280080	302 656,80 Kč		800	800	500	12	M12	25	M16	M16	M16	50	640	600	400	400	300	135	207	448	3	13	.step
K1535.21280100	366 684,60 Kč		800	1000	500	12	M12	25	M16	M16	M16	50	640	600	400	400	300	135	207	576	3	17	.step
K1535.21640050	107 678,10 Kč		400	500	250	16	M16	20	M16	M12	M16	50	320	300	200	200	150	55	103	128	1	7	.step
K1535.21640065	133 873,80 Kč		400	650	250	16	M16	20	M16	M12	M16	50	320	300	200	200	150	55	103	176	1	10	.step
K1535.21650060	141 440,20 Kč		500	600	300	16	M16	20	M16	M12	M16	50	400	200	–	250	200	75	124	160	1	9	.step
K1535.21650075	172 279,50 Kč		500	750	300	16	M16	20	M16	M12	M16	50	400	200	–	250	200	75	124	208	1	12	.step
K1535.21663070	187 412,30 Kč		630	700	350	16	M16	25	M16	M16	M16	50	500	400	–	315	200	100	145	192	1	11	.step
K1535.21663085	218 279,00 Kč		630	850	350	16	M16	25	M16	M16	M16	50	500	400	–	315	200	100	145	240	1	14	.step
K1535.21680080	308 502,40 Kč		800	800	500	16	M16	25	M16	M16	M16	50	640	600	400	400	300	135	207	448	3	13	.step
Objednací kód	Základní cena bez DPH	Objednat	L	H	L1	D	D1	D2	D3	D4	D5	H1	L2	L3	L4	L5	L6	L7	L8	Počet rastrových otvorů	NL=počet montážních otvorů	NB=počet montážních otvorů	CAD
K1535.21680100	373 677,40 Kč		800	1000	500	16	M16	25	M16	M16	M16	50	640	600	400	400	300	135	207	576	3	17	.step
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.
