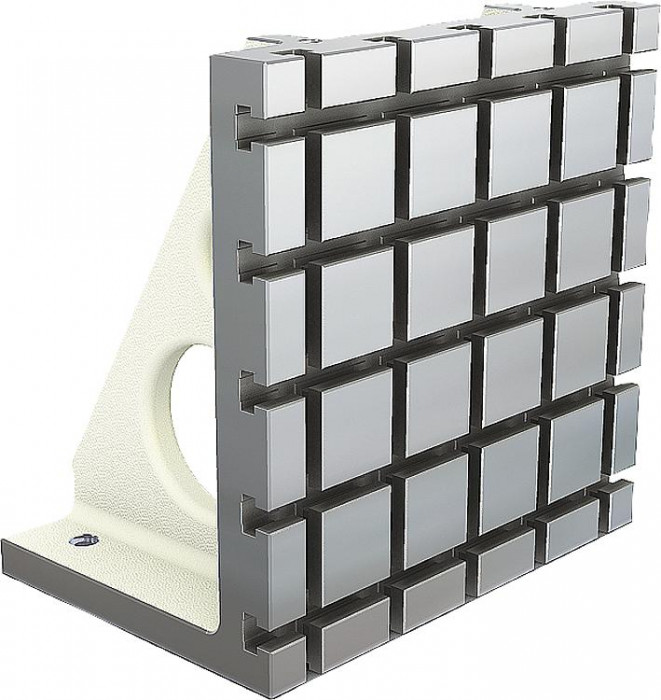

Upínací úhelníky, šedá litina jednostranné široké s T-drážkami

Novinka

Popis produktu

Kód:	K1531
Výrobce:	Kipp
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 1,7m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Upínací úhelníky, šedá litina jednostranné široké s T-drážkami | K1531
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE.

zavřít

Ke stažení

Datový list K1531 Upínací úhelníky, šedá litina jednostranné široké s T-drážkami

Varianty
Technické parametry

Material	GJL 300.
Provedení	Dosedací a upínací plochy přesně obrobené.
Upozornění	Upínací úhelníky, jednostranné široké jsou vhodné ke svislému polohování a upevňování obrobků a přípravků. Tyto upínací úhelníky s T-drážkami poskytují rychlou a hospodárnou možnost upínání obrobků standardizovanými upínacími prvky. Přesné rozteče drážek v podélném a příčném směru zaručují vysokou reprodukční přesnost upnutí. Dodání včetně šroubů s okem pro přepravu.

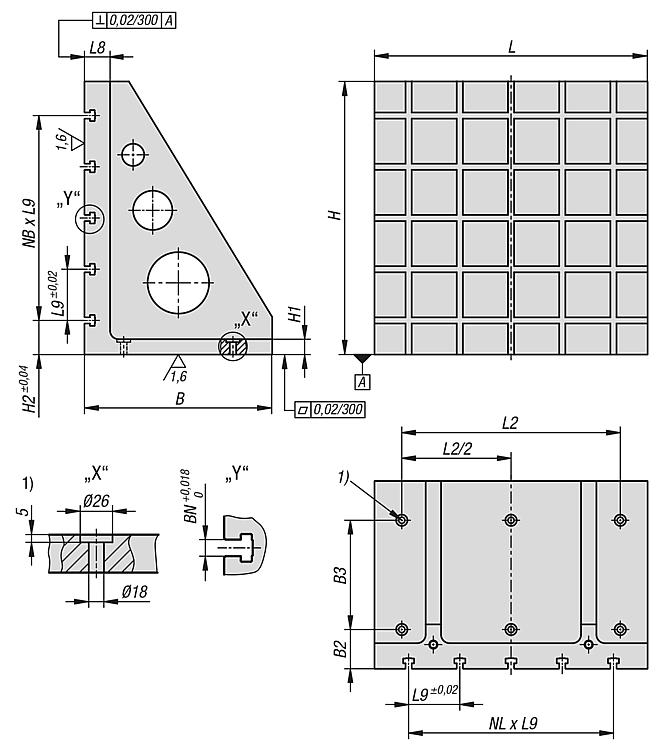

Odkaz na výkres	Průchozí otvor pro šroub s válcovou hlavou DIN 912

Detail zavřít

Zruš filtr
Objednací kód	Základní cena bez DPH	Objednat	L	B	H	L2	B2	B3	H1	H2	L8	L9	Šířka drážky	Počet montážních otvorů	CAD
K1531.314302230	31 003,20 Kč		300	220	300	250	90	100	30	50	60	100	14	2	.step
K1531.314402840	53 238,10 Kč		400	300	400	320	90	160	30	50	60	100	14	3	.step
K1531.314503450	84 924,20 Kč		500	350	500	400	90	200	35	50	60	100	14	4	.step
K1531.314634363	132 098,20 Kč		630	450	630	500	100	250	40	65	65	125	14	4	.step
K1531.314805280	206 915,70 Kč		800	550	800	640	115	320	45	100	75	150	14	4	.step
K1531.318302230	31 003,20 Kč		300	220	300	250	90	100	30	50	60	100	18	2	.step
K1531.318402840	53 238,10 Kč		400	300	400	320	90	160	30	50	60	100	18	3	.step
K1531.318503450	84 924,20 Kč		500	350	500	400	90	200	35	50	60	100	18	4	.step
K1531.318634363	132 098,20 Kč		630	450	630	500	100	250	40	65	65	125	18	4	.step
K1531.318805280	206 915,70 Kč		800	550	800	640	115	320	45	100	75	150	18	4	.step
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.
