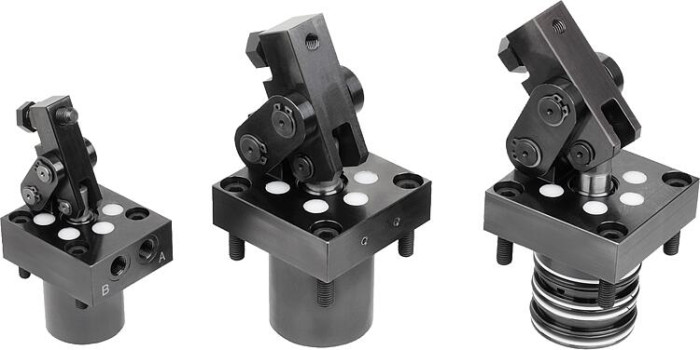

Pákové upínače, hydraulické, dvojčinné
Popis produktu
| Kód: | K1858 |
|---|---|
| Výrobce: | Kipp |
| Ceny: | jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže. |
| Termín dodání: | běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací. |
Cenu dopravy zásilek délky nad 1,7m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné upravujeme. |
zavřít
zavřít
Ke stažení
Technické informace k hydraulickým upínacím prvkům Datový list K1858 Pákové upínače, hydraulické, dvojčinné
Detail zavřít
| Objednací kód | Základní cena bez DPH | Objednat | Provedení | Průměr pístu | Druh připojení | B | B1 | B2 | B4 | C (stupeň) | D | D1 | D2 | G | G1 | H | H1 | H2 | H3 | H4 | H5 | H6 | H7 | L | L1 | L2 | L3 | L4 | L5 | L6 | L7 | L8 | L10 | Upínací síla při 100 bar (kN) | Upínací síla při 200 bar (kN) | Upínací síla při 350 bar (kN) | CAD |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| K1858.161104 | 9 260,00 Kč | A | 16 | závitová přípojka | 61 | 38 | 7 | – | 69 | 38 | 38,5 | – | M6×12 | G1/8 | 117 | 41,5 | 37,5 | 10,5 | 22,5 | – | – | – | 52 | 38 | 15 | 18 | 28 | 19 | 49 | 35 | 7,5 | – | 1,5 | – | 5,2 | ||
| K1858.251104 | 12 401,30 Kč | A | 25 | závitová přípojka | 80 | 6 | 8 | – | 65 | 50 | 50,5 | – | M8×22 | G1/4 | 156 | 50 | 54 | 19 | 22 | – | – | 72 | 56 | 24 | 25 | 44 | 24 | 63,5 | 44 | 10 | – | 3,9 | – | 13,8 | |||
| K1858.401104 | 13 412,00 Kč | A | 40 | závitová přípojka | 85 | 62 | 13,5 | – | 65 | 70 | 70,5 | – | M10×22 | G1/4 | 191 | 65 | 67,7 | 20 | 25 | – | – | – | 100 | 78 | 36 | 32 | 66 | 31,5 | 82,5 | 40,5 | 10 | – | 9,5 | 19 | – | ||
| K1858.161204 | 9 260,00 Kč | B | 16 | Přírubový spoj s O-kroužkem | 61 | 38 | 7 | 20 | 69 | 38 | 38,5 | 4 | M6×12 | – | 117 | 41,5 | 37,5 | 10,5 | 22,5 | – | – | – | 52 | 38 | 15 | – | 28 | 19 | 49 | 35 | 7,5 | 24 | 1,5 | – | 5,2 | ||
| K1858.251204 | 12 401,30 Kč | B | 25 | Přírubový spoj s O-kroužkem | 72 | 6 | 8 | 27 | 65 | 50 | 50,5 | 4 | M8×22 | – | 156 | 50 | 54 | 19 | 22 | – | – | – | 52 | 38 | 15 | – | 28 | 19 | 49 | 35 | 7,5 | 24 | 1,5 | – | 5,2 | ||
| K1858.401204 | 13 412,00 Kč | B | 40 | Přírubový spoj s O-kroužkem | 95 | 62 | 13,5 | 29 | 65 | 70 | 70,5 | 5 | M10×22 | – | 191 | 65 | 67,7 | 20 | 25 | – | – | – | 100 | 78 | 36 | – | 66 | 31,5 | 82,5 | 50,5 | 10 | 42 | 9,5 | 19 | – | ||
| K1858.161304 | 8 986,80 Kč | C | 16 | navrtané kanály | 52 | 38 | 7 | – | 69 | 35 | – | – | M6×12 | – | 117 | 41,5 | 37,5 | 10,5 | 22,5 | 37,5 | 12,25 | 27 | 52 | 38 | 15 | – | 28 | 19 | 49 | 26 | 7,5 | – | 1,5 | – | 5,2 | ||
| K1858.251304 | 12 128,10 Kč | C | 25 | navrtané kanály | 72 | 56 | 8 | – | 65 | 50 | – | – | M8×22 | – | 156 | 50 | 54 | 19 | 22 | 55 | 25,2 | 41,8 | 72 | 56 | 24 | – | 44 | 24 | 63,5 | 36 | 10 | – | 3,9 | – | 13,8 | ||
| K1858.401304 | 13 111,50 Kč | C | 40 | navrtané kanály | 85 | 62 | 13,5 | – | 65 | 70 | – | – | M10×22 | – | 191 | 65 | 67,7 | 20 | 25 | 68 | 22–25 | 44–53 | 100 | 78 | 36 | – | 66 | 31,5 | 82,5 | 40,5 | 10 | – | 9,5 | 19 | – | ||
| Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku. | |||||||||||||||||||||||||||||||||||||
