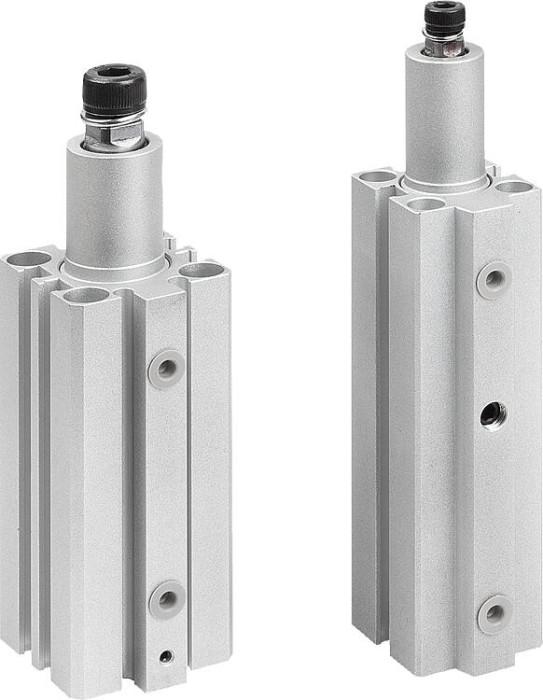

Otočné upínače, pneumatické s blokovacím tělesem

Novinka

Popis produktu

Kód:	K1812
Výrobce:	Kipp
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 1,7m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Otočné upínače, pneumatické s blokovacím tělesem | K1812
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE.

zavřít

Ke stažení

Datový list K1812 Otočné upínače, pneumatické s blokovacím tělesem

Varianty
Technické parametry

Materiál	Základní těleso z hliníku. Píst z oceli.
Provedení	Základní těleso stříbrně eloxované. Píst tvrdě chromovaný.
Upozornění	Pneumatické otočné upínače se používají u aplikací, u kterých stačí nízké upínací síly nebo když musí být upínací bod volný pro vložení a vyjmutí obrobku. Na základě funkce upínače s dvojím účinkem se píst pomocí tlaku posouvá dolů a nahoru. Celkový zdvih otočného upínače se skládá z otočného zdvihu a upínacího zdvihu. Na začátku upínání provede upínací rameno otočný zdvih v úhlu 90° dolů. Po tomto pohybu následuje lineární upínací zdvih dolů. Upnutí obrobku se smí provádět výhradně pomocí upínacího zdvihu. Magnetický píst je připraven na elektrické snímání koncové polohy. Otočný upínač nesmí být omezen ve svém otočném pohybu. F1 = při max. přípustném provozním tlaku 6 bar. Otočný upínač musí být provozován pouze s naolejovaným vzduchem. Upínací rameno není součástí dodávky.
Na vyžádání	Bezdotykový spínač.
Příslušenství	K1813 Upínací rameno pro otočný upínač.

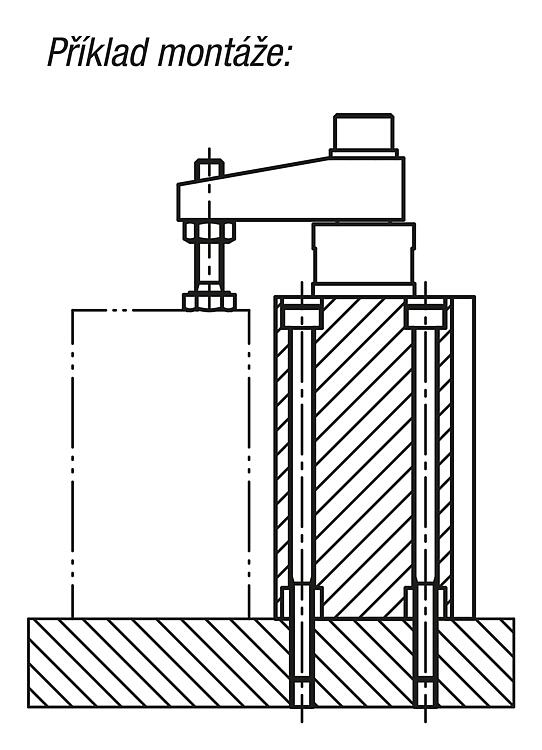

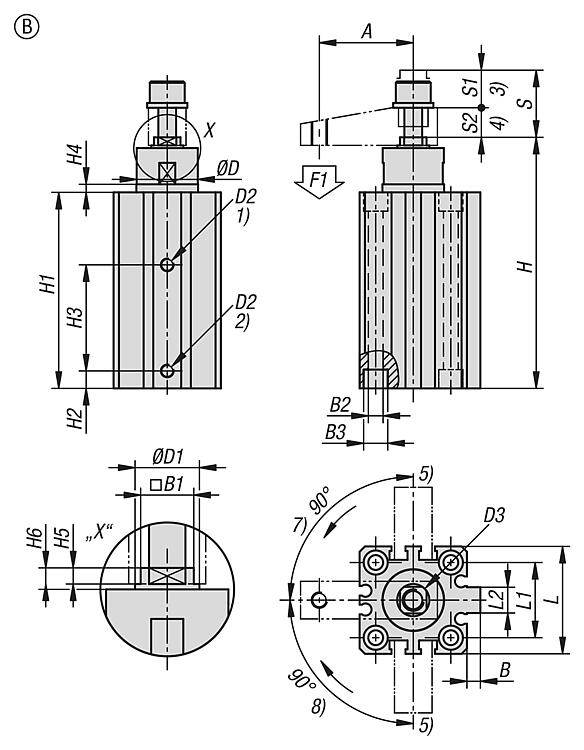

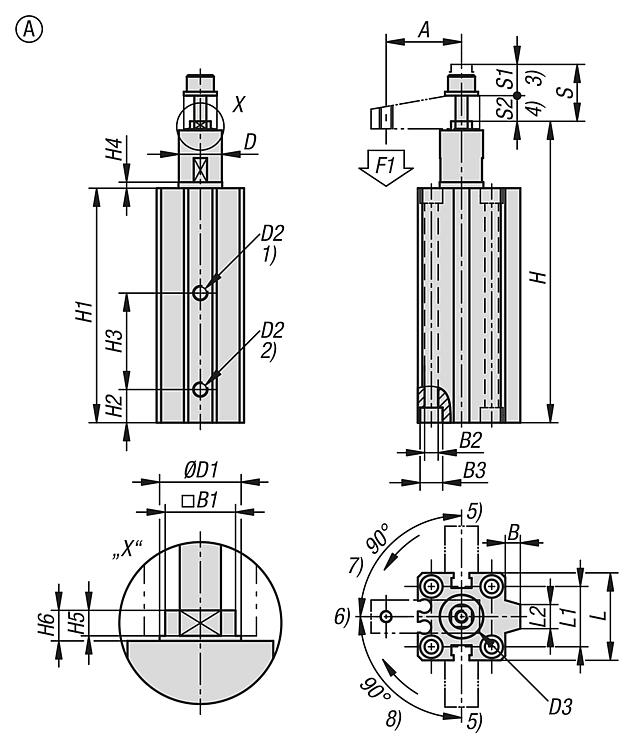

Odkaz na výkres	Upínání Uvolnění Otočný zdvih Upínací zdvih Uvolněno Upnuto Otáčení doleva Otáčení doprava

Detail zavřít

Zruš filtr
Objednací kód	Základní cena bez DPH	Objednat	Velikost	Provedení	Provedení 2	A	B	B1 max.	B1 min.	B2	B3	D max.	D min.	D1	D2	D3	H	H1	H2	H3	H4	H5	H6	L	L1	L2	S1	S2	Zdvih S	F1 kN	CAD
K1812.11210	7 301,20 Kč		12	A	otáčení doprava	20	5	4,9	4,8	4,5	7,5	11,5	11,42	6	M5	M03×0,5	100	77,8	12	51	2	2,5	3	25	15,5	8	7,5	10	17,5	0,059	3D
K1812.11220	7 456,60 Kč		12	A	otáčení doprava	20	5	4,9	4,8	4,5	7,5	11,5	11,42	6	M5	M03×0,5	130	97,8	12	70	2	2,5	3	25	15,5	8	7,5	20	27,5	0,059	3D
K1812.11610	7 301,20 Kč		16	A	otáčení doprava	25	5	6,9	6,8	4,5	7,5	14,5	14,42	8	M5	M05×0,8	100	77,8	12	51	2	2,5	3	29	20	8	7,5	10	17,5	0,106	3D
K1812.11620	7 456,60 Kč		16	A	otáčení doprava	25	5	6,9	6,8	4,5	7,5	14,5	14,42	8	M5	M05×0,8	130	97,8	12	70	2	2,5	3	29	20	8	7,5	20	27,5	0,106	3D
K1812.21210	7 301,20 Kč		12	A	otáčení doleva	20	5	4,9	4,8	4,5	7,5	11,5	11,42	6	M5	M03×0,5	100	77,8	12	51	2	2,5	3	25	15,5	8	7,5	10	17,5	0,059	3D
K1812.21220	7 456,60 Kč		12	A	otáčení doleva	20	5	4,9	4,8	4,5	7,5	11,5	11,42	6	M5	M03×0,5	130	97,8	12	70	2	2,5	3	25	15,5	8	7,5	20	27,5	0,059	3D
K1812.21610	7 301,20 Kč		16	A	otáčení doleva	25	5	6,9	6,8	4,5	7,5	14,5	14,42	8	M5	M05×0,8	100	77,8	11	32	2	2,5	3	29	520	8	7,5	10	17,5	0,106	3D
K1812.21620	7 456,60 Kč		16	A	otáčení doleva	25	5	6,9	6,8	4,5	7,5	14,5	14,42	8	M8	M05×0,8	130	97,8	11	42	2	2,5	3	29	20	8	7,5	20	27,5	0,106	3D
K1812.12010	7 456,60 Kč		20	B	otáčení doprava	35	4	9,9	9,8	5,5	8,3	18,4	18,32	12	M5	M08×1,25	93,5	73	18	39,5	3	3	4	36	25,5	8	9,5	10	19,5	0,141	3D
K1812.12020	7 642,90 Kč		20	B	otáčení doprava	35	4	9,9	9,8	5,5	8,3	18,4	18,32	12	M5	M08×1,25	113,5	83	18	49,5	3	3	4	36	25,5	8	9,5	20	29,5	0,141	3D
K1812.12510	7 456,60 Kč		25	B	otáčení doprava	35	5	9,9	9,8	5,5	9	23	22,92	12	M5	M08×1,25	93,5	73	18	27	3	3	4	40	28	9,6	9,5	10	19,5	0,264	3D
K1812.12520	7 642,90 Kč		25	B	otáčení doprava	35	5	9,9	9,8	5,5	9	23	22,92	12	M5	M08×1,25	113,5	83	18	37	3	3	4	40	28	9,6	9,5	20	29,5	0,264	3D
K1812.13210	7 704,90 Kč		32	B	otáčení doprava	45	4,5	13,9	13,8	5,5	9	30	29,92	16	G1/8	M10×1,5	113,5	80	20	25	3	5,5	6,5	45	34	16,5	15	10	25	0,422	3D
K1812.13220	7 984,60 Kč		32	B	otáčení doprava	45	4,5	13,9	13,8	5,5	9	30	29,92	16	G1/8	M10×1,5	133,5	90	20	35	3	5,5	6,5	45	34	16,5	15	20	35	0,422	3D
K1812.14010	8 140,00 Kč		40	B	otáčení doprava	45	5	13,9	13,8	5,5	9	30	29,92	16	G1/8	M10×1,5	114,5	80	20	25	3	5,5	6,5	52	40	18	15	10	25	0,739	3D
Objednací kód	Základní cena bez DPH	Objednat	Velikost	Provedení	Provedení 2	A	B	B1 max.	B1 min.	B2	B3	D max.	D min.	D1	D2	D3	H	H1	H2	H3	H4	H5	H6	L	L1	L2	S1	S2	Zdvih S	F1 kN	CAD
K1812.14020	8 574,90 Kč		40	B	otáčení doprava	45	5	13,9	13,8	5,5	9	30	29,92	16	G1/8	M10×1,5	134,5	90	20	35	3	5,5	6,5	52	40	18	15	20	35	0,739	3D
K1812.15020	9 074,20 Kč		50	B	otáčení doprava	65	7	16,9	16,8	6,6	11	37	36,92	20	G1/4	M12×1,75	152	101,5	25	37	3,5	5,5	7,5	64	50	20	19	20	39	1,155	3D
K1812.15050	10 606,60 Kč		50	B	otáčení doprava	65	7	16,9	16,8	6,6	11	37	36,92	20	G1/4	M12×1,75	212	131,5	25	67	3,5	5,5	7,5	64	50	20	19	50	69	1,155	3D
K1812.22010	7 456,60 Kč		20	B	otáčení doleva	35	4	9,9	9,8	5,5	8,3	18,4	18,32	12	M5	M08×1,25	93,5	73	18	39,5	3	3	4	36	25,5	8	9,5	10	19,5	0,141	3D
K1812.22020	7 642,90 Kč		20	B	otáčení doleva	35	4	9,9	9,8	5,5	8,3	18,4	18,32	12	M5	M08×1,25	113,5	83	18	49,5	3	3	4	36	25,5	8	9,5	20	29,5	0,141	3D
K1812.22510	7 456,60 Kč		25	B	otáčení doleva	35	5	9,9	9,8	5,5	9	23	22,92	12	M5	M08×1,25	93,5	73	18	27	3	3	4	40	28	9,6	9,5	10	19,5	0,264	3D
K1812.22520	7 642,90 Kč		25	B	otáčení doleva	35	5	9,9	9,8	5,5	9	23	22,92	12	M5	M08×1,25	113,5	83	18	37	3	3	4	40	28	9,6	9,5	20	29,5	0,264	3D
K1812.23210	7 704,90 Kč		32	B	otáčení doleva	45	4,5	13,9	13,8	5,5	9	30	29,92	16	G1/8	M10×1,5	113,5	80	20	25	3	5,5	6,5	45	34	16,5	15	10	25	0,422	3D
K1812.23220	7 984,60 Kč		32	B	otáčení doleva	45	4,5	13,9	13,8	5,5	9	30	29,92	16	G1/8	M10×1,5	133,5	90	20	35	3	5,5	6,5	45	34	16,5	15	20	35	0,422	3D
K1812.24010	8 140,00 Kč		40	B	otáčení doleva	45	5	13,9	13,8	5,5	9	30	29,92	16	G1/8	M10×1,5	114,5	80	20	25	3	5,5	6,5	52	40	18	15	10	25	0,739	3D
K1812.24020	8 574,90 Kč		40	B	otáčení doleva	45	5	13,9	13,8	5,5	9	30	29,92	16	G1/8	M10×1,5	134,5	90	20	35	3	5,5	6,5	52	40	18	15	20	35	0,739	3D
K1812.25020	9 074,20 Kč		50	B	otáčení doleva	65	7	16,9	16,8	6,6	11	37	36,92	20	G1/4	M12×1,75	152	101,5	25	37	3,5	5,5	7,5	64	50	20	19	20	39	1,155	3D
K1812.25050	10 606,60 Kč		50	B	otáčení doleva	65	7	16,9	16,8	6,6	11	37	36,92	20	G1/4	M12×1,75	212	131,5	25	67	3,5	5,5	7,5	64	50	20	19	50	69	1,155	3D
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.
