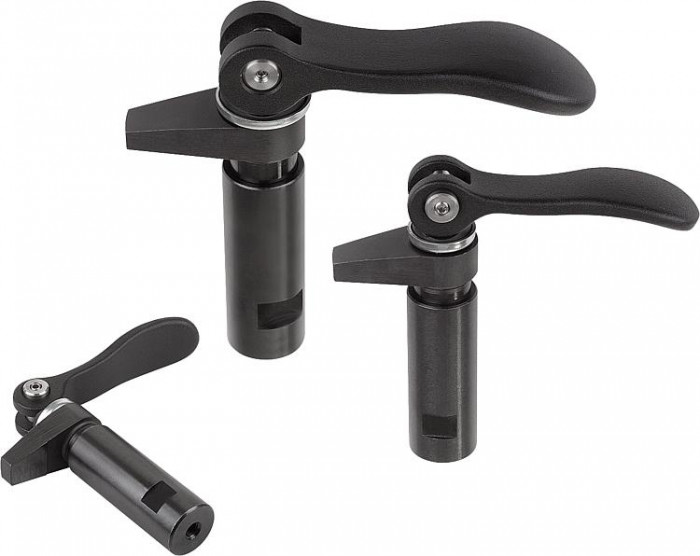

Upínací háky s nákružkem a excentrickou pákou

Novinka

Popis produktu

Kód:	K0013
Výrobce:	Kipp
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 1,7m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Upínací háky s nákružkem a excentrickou pákou | K0013
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE.

zavřít

Ke stažení

Datový list K0013 Upínací háky s nákružkem a excentrickou pákou

Varianty
Technické parametry

Materiál	Základní těleso a upínací hák ze zušlechtěné oceli. Manipulační páka z hliníkového odlitku EN AC-46200. Tlačná podložka z plastu PA 66 GF 35-X vyztuženého skelnými vlákny. Osový čep, závrtný šroub a podložka nerezová ocel 1.4305.
Provedení	Základní těleso a upínací hák zušlechtěno a brynýrováno. Ovládací páka, černě komaxitovaná. Tlačná černá podložka. Osový čep, závrtný šroub a podložka bez povrchové úpravy.
Upozornění	Ideální pro upínání, při němž se díly vkládají shora, protože upínací hák lze při vkládání a vyjímání obrobků vyklopit. Přesná upínací výška se nastavuje jemným závitem na závrtném šroubu pomocí šroubováku. Pojistným šroubkem lze toto nastavení pojistit. Rozměr S odpovídá upínacímu zdvihu excentru.
Odkaz na výkres	Pojistný šroub kolíku Kolík pro přesné nastavení upínací páky

Detail zavřít

Zruš filtr
Objednací kód	Základní cena bez DPH	Objednat	D	D1	D2	H	H1	H2	H3	L	L1	L2	A	B	P	R	SW	Zdvih S	F kN	Ruční síla FH N	CAD
K0013.106	2 653,40 Kč		M6	20	M6×0,5	56	60	53	10	9	9	8	70,4	21,5	8	30	17	1,2	4	120	3D
K0013.108	2 653,40 Kč		M8	20	M6×0,5	56	60	53	10	9	9	8	70,4	21,5	8	30	17	1,2	4	120	3D
K0013.110	3 017,80 Kč		M10	25	M8×0,75	72	79	67	12	12	13	10	96	33,3	10	40	19	1,5	8	350	3D
K0013.112	3 537,60 Kč		M12	32	M8×0,75	88	96	82	15	18	18	12	96	33,3	12	50	27	1,5	8	350	3D
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.
