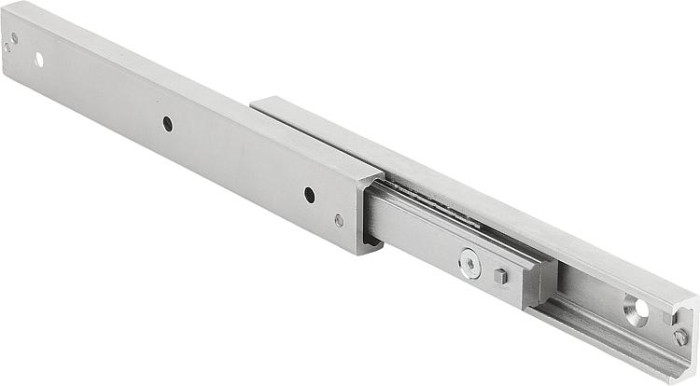

Teleskopické lišty, ocelové dvojitém uspořádání, plný výsuv, nosnost do 133 kg

Novinka

Popis produktu

Kód:	K2019
Výrobce:	Kipp
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 1,7m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Teleskopické lišty, ocelové dvojitém uspořádání, plný výsuv, nosnost do 133 kg | K2019
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE.

zavřít

Ke stažení

Datový list K2019 Teleskopické lišty, ocelové dvojitém uspořádání, plný výsuv, nosnost do 133 kg

Materiál	Kolejnička a jezdec z oceli na valivá ložiska. Kuličky z oceli na valivá ložiska. Klec kuliček z oceli.
Provedení	Kolejnička, jezdec a kuličková klec pozinkované. Oběžné dráhy indukčně kaleny. Kuličky kaleny.
Upozornění	Plný výsuv skládající se ze dvou vodicích kolejnic, které slouží jako pevný a pohyblivý prvek, a ze dvou jezdců, které jsou vzájemně spojené a tvoří vložený prvek. Toto uspořádání poskytuje kuličkovým klecím dobrou ochranu před znečištěním. Maximální zdvih je větší než zavřená délka teleskopické lišty. Montážní poloha by měla být přednostně vodorovná. Aby bylo možné dosáhnout na všechny upevňovací šrouby, je pro montáž nutné odstranit aretační šroub v liště a poté jej opět vložit. Oboustranný zdvih se dosáhne odstraněním aretačních šroubů. Interní dorazy slouží k omezení klece. Pro zatížený systém instalujte prosím externí dorazy. K montáži kolejnice použijte šrouby se zapuštěnou hlavou podle DIN EN ISO 10642 třídy pevnosti 10.9. Maximální pojezdová rychlost činí 0,8 m/s. Teplota použití –30 °C až +170 °C.

Materiál

Kolejnička a jezdec z oceli na valivá ložiska.
Kuličky z oceli na valivá ložiska.
Klec kuliček z oceli.

Provedení

Kolejnička, jezdec a kuličková klec pozinkované.
Oběžné dráhy indukčně kaleny.
Kuličky kaleny.

Upozornění

Plný výsuv skládající se ze dvou vodicích kolejnic, které slouží jako pevný a pohyblivý prvek, a ze dvou jezdců, které jsou vzájemně spojené a tvoří vložený prvek. Toto uspořádání poskytuje kuličkovým klecím dobrou ochranu před znečištěním. Maximální zdvih je větší než zavřená délka teleskopické lišty. Montážní poloha by měla být přednostně vodorovná. Aby bylo možné dosáhnout na všechny upevňovací šrouby, je pro montáž nutné odstranit aretační šroub v liště a poté jej opět vložit. Oboustranný zdvih se dosáhne odstraněním aretačních šroubů.

Interní dorazy slouží k omezení klece. Pro zatížený systém instalujte prosím externí dorazy.

K montáži kolejnice použijte šrouby se zapuštěnou hlavou podle DIN EN ISO 10642 třídy pevnosti 10.9.

Maximální pojezdová rychlost činí 0,8 m/s.

Teplota použití –30 °C až +170 °C.

Detail zavřít

Zruš filtr
Objednací kód	Základní cena bez DPH	Objednat	Velikost	B	D pro šroub	H	L	R	Zdvih S	C0Y N	C0Z N	Počet otvorů	CAD
K2019.280210	5 427,60 Kč		28	28	M5	26	210	1	232	432	302	3	3D
K2019.280370	7 209,40 Kč		28	28	M5	26	370	1	380	482	482	5	3D
K2019.280450	8 008,70 Kč		28	28	M5	26	450	1	434	393	393	6	3D
K2019.280530	8 937,90 Kč		28	28	M5	26	530	1	548	332	332	7	3D
K2019.350370	8 133,20 Kč		35	35	M6	34	370	2	406	522	522	5	3D
K2019.350450	9 483,40 Kč		35	35	M6	34	450	2	494	429	429	6	3D
K2019.350530	10 352,90 Kč		35	35	M6	34	530	2	558	394	394	7	3D
K2019.350610	11 643,30 Kč		35	35	M6	34	610	2	646	338	338	8	3D
K2019.430450	12 081,10 Kč		43	43	M8	44	450	2,5	486	1331	1279	6	3D
K2019.430530	12 939,90 Kč		43	43	M8	44	530	2,5	556	1193	1193	7	3D
K2019.430610	14 479,20 Kč		43	43	M8	44	610	2,5	626	1082	1082	8	3D
K2019.430770	17 378,50 Kč		43	43	M8	44	770	2,5	796	845	845	10	3D
K2019.430930	19 106,70 Kč		43	43	M8	44	930	2,5	966	693	693	12	3D
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.
