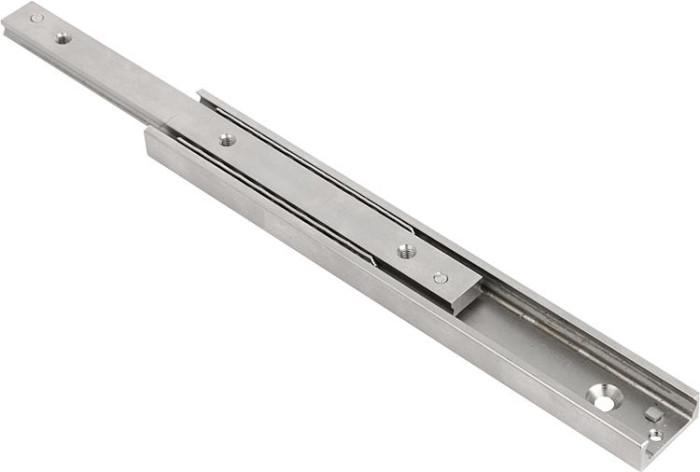

Teleskopické lišty, ocelové částečný výsuv, nosnost do 741 kg

Novinka

Popis produktu

Kód:	K2020
Výrobce:	Kipp
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 1,7m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Teleskopické lišty, ocelové částečný výsuv, nosnost do 741 kg | K2020
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE

zavřít

Ke stažení

Datový list K2020 Teleskopické lišty, ocelové částečný výsuv, nosnost do 741 kg

Materiál	Kolejnička a jezdec ocel na valivá ložiska. Kuličky ocel na valivá ložiska.
Provedení	Kolejnička a jezdec pozinkováno. Válečkové dráhy indukčně kaleny. Kuličky, kaleny.
Upozornění	Částečný výsuv sestávající z jedné pevné vodicí kolejnice a jednoho pohyblivého jezdce. Jezdec může na jedné straně vyjet o něco více než o polovinu délky kolejnice (zdvih C). Odstraněním aretačního šroubu lze částečný výsuv se zdvihem C uskutečnit na obě strany. Celkový zdvih pak činí 2C (zdvih). Tato kompaktní a jednoduchá konstrukce umožňuje dosažení velmi vysokých nosností. Maximální pojezdová rychlost činí 0,8 m/s. Teplota použití –30 °C až +170 °C.
Na vyžádání	Jiné délky (modulová rozteč 80 mm). Velikost 28 až max. 1170 mm. Velikost 35 až max. 1490 mm. Velikost 43 až max. 1970 mm.
Odkaz na výkres	pro šroub se zapuštěnou hlavou DIN 7991 aretační šroub

Detail zavřít

Zruš filtr
Objednací kód	Základní cena bez DPH	Objednat	Velikost	B	B1	D	D1‎	H	H1	H2	L	R	Zdvih S	C0Y N	C0Z N	Mx Nm	My Nm	Mz Nm	Počet otvorů	CAD
K2020.280290	3 152,20 Kč		28	28	15	M5	M5	13	12,25	7,5	290	1	148	1934	1345	39,6	132	188	4	3D
K2020.280370	3 620,10 Kč		28	28	15	M5	M5	13	12,25	7,5	370	1	190	2445	1711	50,4	213	305	5	3D
K2020.280450	4 029,30 Kč		28	28	15	M5	M5	13	12,25	7,5	450	1	232	2955	2069	61,2	314	449	6	3D
K2020.280530	4 380,60 Kč		28	28	15	M5	M5	13	12,25	7,5	530	1	274	3466	2426	72	435	621	7	3D
K2020.280610	4 906,70 Kč		28	28	15	M5	M5	13	12,25	7,5	610	1	315	3986	2790	82,8	575	821	8	3D
K2020.350290	3 913,20 Kč		35	35	15,8	M6	M6	17	16	10	290	2	159	2060	1442	46,9	146	208	4	3D
K2020.350370	4 498,30 Kč		35	35	15,8	M6	M6	17	16	10	370	2	203	2638	1847	59,9	238	340	5	3D
K2020.350450	5 082,90 Kč		35	35	15,8	M6	M6	17	16	10	450	2	247	3217	2252	73	345	505	6	3D
K2020.350530	5 550,30 Kč		35	35	15,8	M6	M6	17	16	10	530	2	279	4282	2997	90,4	543	775	7	3D
K2020.350610	6 199,00 Kč		35	35	15,8	M6	M6	17	16	10	610	2	323	4858	3401	103,5	711	1015	8	3D
K2020.430290	5 257,40 Kč		43	43	23	M8	M8	22	21	13,5	290	2,5	158	2872	2010	93,8	201	288	4	3D
K2020.430370	5 960,30 Kč		43	43	23	M8	M8	22	21	13,5	370	2,5	208	3377	2364	115,9	308	440	5	3D
K2020.430450	6 661,50 Kč		43	43	23	M8	M8	22	21	13,5	450	2,5	243	4690	3283	149,2	509	728	6	3D
K2020.430530	7 245,50 Kč		43	43	23	M8	M8	22	21	13,5	530	2,5	278	6039	4227	182,4	762	1088	7	3D
K2020.430610	8 065,50 Kč		43	43	23	M8	M8	22	21	13,5	610	2,5	313	7411	5188	215,6	1064	1521	8	3D
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.
