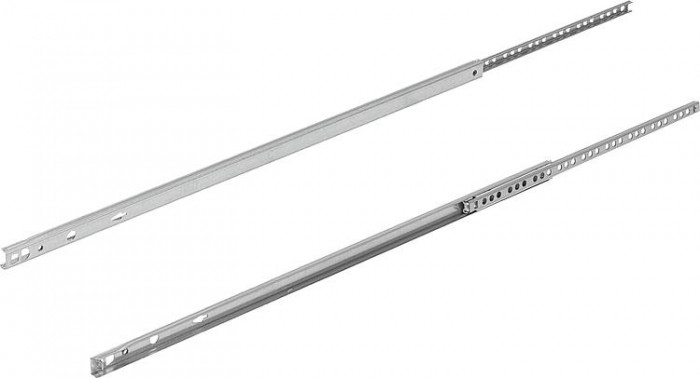

Teleskopické lišty ocelové pro montáž do drážky, částečný výsuv, nosnost do 10 kg

Novinka

Popis produktu

Kód:	K1566
Výrobce:	Kipp
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 1,7m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Teleskopické lišty ocelové pro montáž do drážky, částečný výsuv, nosnost do 10 kg | K1566
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE.

zavřít

Ke stažení

Datový list K1566 Teleskopické lišty ocelové pro montáž do drážky, částečný výsuv, nosnost do 10 kg

Montážní instrukce 1

Montážní instrukce 2

Kritéria kvality

Varianty
Technické parametry

Materiál	Lišty z oceli. Kuličkové klece z plastu. Kuličky ocel C.
Provedení	Kolejničky zinkované. Kulička kalená.
Pokyny k objednání	Prodej po párech
Upozornění	U teleskopické lišty s částečným vysunutím je zdvih menší než montážní délka. Představují cenově výhodné řešení při vedení zásuvek a podobných zařízení za nízkého tření a vysoké boční stability. Přidržování fixuje v uzavřené poloze. Dynamická zatěžovací kapacita teleskopických lišt udává maximální zatížitelnost svisle namontovaného páru teleskopických lišt při využití plné dráhy výsuvu. Uvedené nosnosti se vztahují na maximální hodnotu při 20.000 cyklech.
Vezměte na vědomí	Zatížitelnost všech teleskopických lišt byla testována podle DIN EN 15338 úroveň 1.

Detail zavřít

Zruš filtr
Objednací kód	Základní cena bez DPH	Objednat	Cena	A	A2	A3	B	H	L	L1	Zdvih S	T = hloubka drážky	Nosnost na jeden pár v kg	Hloubka zásuvky od - do	CAD
K1566.0133	94,00 Kč		cena za pár	37	32	101	10	17	133	150	85	6–7	10	155–210	.step
K1566.0164	97,80 Kč		cena za pár	37	32	132	10	17	164	182	104	6–7	10	185–260	.step
K1566.0185	98,90 Kč		cena za pár	37	32	153	10	17	185	182	125	6–7	10	185–305	.step
K1566.0210	100,20 Kč		cena za pár	37	32	178	10	17	21	214	138	6–7	10	220–340	.step
K1566.0217	103,00 Kč		cena za pár	37	32	185	10	17	217	214	145	6–7	10	220–355	.step
K1566.0241	109,80 Kč		cena za pár	37	32	209	10	17	241	246	157	6–7	10	250–390	.step
K1566.0249	116,90 Kč		cena za pár	37	32	217	10	17	249	246	165	6–7	10	250–410	.step
K1566.0430	134,10 Kč		cena za pár	37	32	398	10	17	430	278	328	6–7	10	430	.step
K1566.0450	137,40 Kč		cena za pár	37	32	418	10	17	450	278	348	6–7	10	450	.step
K1566.0480	158,20 Kč		cena za pár	37	32	448	10	17	480	310	366	6–7	10	480	.step
K1566.0500	164,20 Kč		cena za pár	37	32	468	10	17	500	310	368	6–7	10	500	.step
K1566.0550	209,00 Kč		cena za pár	37	32	518	10	17	550	342	424	6–7	10	550	.step
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.
