Západkové uzávěry z plastu s rukojetí, sklopné

Novinka

Popis produktu

Kód:	K1651
Výrobce:	Kipp
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 1,7m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné upravujeme.
	Ke stahovacím sponám je nutné vždy objednat protikus / háček zvlášť.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Západkové uzávěry z plastu s rukojetí, sklopné | K1651
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE.

zavřít

Ke stažení

Datový list K1651 Západkové uzávěry z plastu s rukojetí, sklopné

Materiál	PC/ABS.

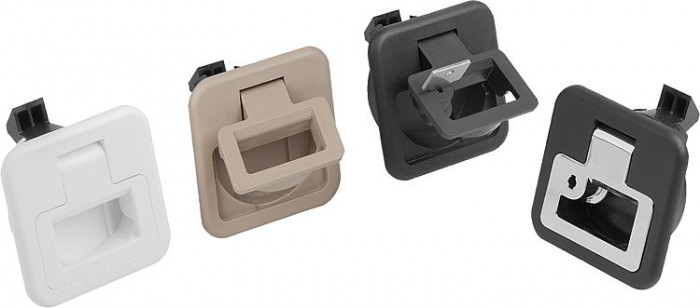

Provedení	Pouzdro černé, bílé nebo béžové. Rukojeť černá, pochromovaná, bílá nebo béžová.
Upozornění	Díky zapuštěné rukojeti jsou tyto západkové uzávěry určeny pro zapuštěnou instalaci do dveří, klapek a krytů. K dispozici ve čtyřech různých velikostech pro různé tloušťky křídla dveří. Další zabezpečení prostřednictvím uzamykatelných variant. Předpjatá rukojeť zabraňuje klepání. Vznětlivost (plastové provedení): v seznamu uvedeno UL94-HB. Max. krouticí moment pro dotažení šroubů: 2 Nm. Provedení A: zamykatelné Provedení B: nezamykatelné
Způsob ovládání	Tahem za rukojeť se zámek uvede do otevřené polohy a dveře lze otevřít. Zamykání se automaticky zajistí přitisknutím dveří. Uzávěr lze ovládat i ze zadní strany.
Použití	Automobilový průmysl Lékařská technika Strojírenství Výroba člunů a lodí Letectví a kosmonautika Nábytkářský průmysl
Montáž	Montážní výřez zhotovte podle náčrtku. Umístění montážního úhelníku. Upevnění ze zadní strany pomocí montážních dílů.
Rozsah dodávky	Montážní držák a k němu náležející šrouby (M5) a montážní úhelník nejsou součástí dodávky. Zamykatelné západkové uzávěry se dodávají vždy se 2 klíči. Šrouby (M5) pro montážní úhelník nejsou součástí dodávky.
Odkaz na výkres	Křídlo dveří Rám Rukojeť Montážní úhelník Výška montážního držáku (viz tabulka H7) Montážní výřez

Detail zavřít

Západkové uzávěry z plastu, s rukojetí, sklopné, provedení A, zamykatelné
Zruš filtr
Objednací kód	Základní cena bez DPH	Objednat	Provedení	Provedení 2	Barva základního tělesa	Barva komponentu	A	B	B1	B2	D	D1	D2	H	H1	H2	H3	H4	H5	H6	H7	L	L1	L2	L3	Max. provozní zatížení v N	Rozsah teplotních hodnot °C	S=tloušťka dveřního křídla v mm	Šrouby	CAD
K1651.2102356000	642,20 Kč		A	uzamykatelné	černá	černá	28	60	40	5,2	50	50	5,5	35,41	35	4	22	26,1	23	39,2	14	42,9	3,8	12,7	7,2	270	–30 do 60	2–7	M5×16	.step
K1651.2107356000	642,20 Kč		A	uzamykatelné	černá	černá	28	60	40	5,2	50	50	5,5	35,41	35	4	22	26,1	23	39,2	14	42,9	3,8	12,7	7,2	270	–30 do 60	7–12	M5×20	.step
K1651.2112356000	642,20 Kč		A	uzamykatelné	černá	černá	28	60	40	5,2	50	50	5,5	35,41	35	4	22	26,1	23	39,2	3,8	42,9	3,8	12,7	7,2	270	–30 do 60	12–17	M5×16	.step
K1651.2117356000	642,20 Kč		A	uzamykatelné	černá	černá	28	60	40	5,2	50	50	5,5	35,41	35	4	22	26,1	23	39,2	3,8	42,9	3,8	12,7	7,2	270	–30 do 60	17–22	M5×20	.step
K1651.2102356022	642,20 Kč		A	uzamykatelné	bílá	bílá	28	60	40	5,2	50	50	5,5	35,41	35	4	22	26,1	23	39,2	14	42,9	3,8	12,7	7,2	270	–30 do 60	2–7	M5×16	.step
K1651.2107356022	642,20 Kč		A	uzamykatelné	bílá	bílá	28	60	40	5,2	50	50	5,5	35,41	35	4	22	26,1	23	39,2	14	42,9	3,8	12,7	7,2	270	–30 do 60	7–12	M5×20	.step
K1651.2112356022	642,20 Kč		A	uzamykatelné	bílá	bílá	28	60	40	5,2	50	50	5,5	35,41	35	4	22	26,1	23	39,2	3,8	42,9	3,8	12,7	7,2	270	–30 do 60	12–17	M5×16	.step
K1651.2117356022	642,20 Kč		A	uzamykatelné	bílá	bílá	28	60	40	5,2	50	50	5,5	35,41	35	4	22	26,1	23	39,2	3,8	42,9	3,8	12,7	7,2	270	–30 do 60	17–22	M5×20	.step
K1651.2102356033	642,20 Kč		A	uzamykatelné	béžová	béžová	28	60	40	5,2	50	50	5,5	35,41	35	4	22	26,1	23	39,2	14	42,9	3,8	12,7	7,2	270	–30 do 60	2–7	M5×16	.step
K1651.2107356033	642,20 Kč		A	uzamykatelné	béžová	béžová	28	60	40	5,2	50	50	5,5	35,41	35	4	22	26,1	23	39,2	14	42,9	3,8	12,7	7,2	270	–30 do 60	7–12	M5×20	.step
K1651.2112356033	642,20 Kč		A	uzamykatelné	béžová	béžová	28	60	40	5,2	50	50	5,5	35,41	35	4	22	26,1	23	39,2	3,8	42,9	3,8	12,7	7,2	270	–30 do 60	12–17	M5×16	.step
K1651.2117356033	642,20 Kč		A	uzamykatelné	béžová	béžová	28	60	40	5,2	50	50	5,5	35,41	35	4	22	26,1	23	39,2	3,8	42,9	3,8	12,7	7,2	270	–30 do 60	17–22	M5×20	.step
K1651.2102356001	853,30 Kč		A	uzamykatelné	černá	chromováno	28	60	40	5,2	50	50	5,5	35,41	35	4	22	26,1	23	39,2	14	42,9	3,8	12,7	7,2	270	–30 do 60	2–7	M5×16	.step
K1651.2107356001	853,30 Kč		A	uzamykatelné	černá	chromováno	28	60	40	5,2	50	50	5,5	35,41	35	4	22	26,1	23	39,2	14	42,9	3,8	12,7	7,2	270	–30 do 60	7–12	M5×20	.step
K1651.2112356001	853,30 Kč		A	uzamykatelné	černá	chromováno	28	60	40	5,2	50	50	5,5	35,41	35	4	22	26,1	23	39,2	3,8	42,9	3,8	12,7	7,2	270	–30 do 60	12–17	M5×16	.step
Objednací kód	Základní cena bez DPH	Objednat	Provedení	Provedení 2	Barva základního tělesa	Barva komponentu	A	B	B1	B2	D	D1	D2	H	H1	H2	H3	H4	H5	H6	H7	L	L1	L2	L3	Max. provozní zatížení v N	Rozsah teplotních hodnot °C	S=tloušťka dveřního křídla v mm	Šrouby	CAD
K1651.2117356001	853,30 Kč		A	uzamykatelné	černá	chromováno	28	60	40	5,2	50	50	5,5	35,41	35	4	22	26,1	23	39,2	3,8	42,9	3,8	12,7	7,2	270	–30 do 60	17–22	M5×20	.step
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.

Západkové uzávěry z plastu, s rukojetí, sklopné, provedení B, nezamykatelné
Zruš filtr
Objednací kód	Základní cena bez DPH	Objednat	Provedení	Provedení 2	Barva základního tělesa	Barva komponentu	A	B	B1	B2	D	D1	D2	H	H1	H2	H3	H4	H5	H6	H7	L	L1	L2	L3	Max. provozní zatížení v N	Rozsah teplotních hodnot °C	S=tloušťka dveřního křídla v mm	Šrouby	CAD
K1651.2002356000	514,60 Kč		B	nelze zamykat	černá	černá	28	60	40	5,2	50	50	5,5	35,5	35	4	22	26,2	23	39,2	14	42,9	3,8	12,7	7,2	270	–30 do 60	2–7	M5×16	.step
K1651.2007356000	514,60 Kč		B	nelze zamykat	černá	černá	28	60	40	5,2	50	50	5,5	35,5	35	4	22	26,2	23	39,2	14	42,9	3,8	12,7	7,2	270	–30 do 60	7–12	M5×20	.step
K1651.2012356000	514,60 Kč		B	nelze zamykat	černá	černá	28	60	40	5,2	50	50	5,5	35,5	35	4	22	26,2	23	39,2	3,8	42,9	3,8	12,7	7,2	270	–30 do 60	12–17	M5×16	.step
K1651.2017356000	514,60 Kč		B	nelze zamykat	černá	černá	28	60	40	5,2	50	50	5,5	35,5	35	4	22	26,2	23	39,2	3,8	42,9	3,8	12,7	7,2	270	–30 do 60	17–22	M5×20	.step
K1651.2002356022	514,60 Kč		B	nelze zamykat	černá	černá	28	60	40	5,2	50	50	5,5	35,5	35	4	22	26,2	23	39,2	14	42,9	3,8	12,7	7,2	270	–30 do 60	2–7	M5×16	.step
K1651.2007356022	514,60 Kč		B	nelze zamykat	černá	černá	28	60	40	5,2	50	50	5,5	35,5	35	4	22	26,2	23	39,2	14	42,9	3,8	12,7	7,2	270	–30 do 60	7–12	M5×20	.step
K1651.2012356022	514,60 Kč		B	nelze zamykat	černá	černá	28	60	40	5,2	50	50	5,5	35,5	35	4	22	26,2	23	39,2	3,8	42,9	3,8	12,7	7,2	270	–30 do 60	12–17	M5×16	.step
K1651.2017356022	514,60 Kč		B	nelze zamykat	černá	černá	28	60	40	5,2	50	50	5,5	35,5	35	4	22	26,2	23	39,2	3,8	42,9	3,8	12,7	7,2	270	–30 do 60	17–22	M5×20	.step
K1651.2002356033	514,60 Kč		B	nelze zamykat	béžová	béžová	28	60	40	5,2	50	50	5,5	35,5	35	4	22	26,2	23	39,2	14	42,9	3,8	12,7	7,2	270	–30 do 60	2–7	M5×16	.step
K1651.2007356033	514,60 Kč		B	nelze zamykat	béžová	béžová	28	60	40	5,2	50	50	5,5	35,5	35	4	22	26,2	23	39,2	14	42,9	3,8	12,7	7,2	270	–30 do 60	7–12	M5×20	.step
K1651.2012356033	514,60 Kč		B	nelze zamykat	béžová	béžová	28	60	40	5,2	50	50	5,5	35,5	35	4	22	26,2	23	39,2	3,8	42,9	3,8	12,7	7,2	270	–30 do 60	12–17	M5×16	.step
K1651.2017356033	514,60 Kč		B	nelze zamykat	béžová	béžová	28	60	40	5,2	50	50	5,5	35,5	35	4	22	26,2	23	39,2	3,8	42,9	3,8	12,7	7,2	270	–30 do 60	17–22	M5×20	.step
K1651.2002356001	725,00 Kč		B	nelze zamykat	černá	chromováno	28	60	40	5,2	50	50	5,5	35,5	35	4	22	26,2	23	39,2	14	42,9	3,8	12,7	7,2	270	–30 do 60	2–7	M5×16	.step
K1651.2007356001	725,00 Kč		B	nelze zamykat	černá	chromováno	28	60	40	5,2	50	50	5,5	35,5	35	4	22	26,2	23	39,2	14	42,9	3,8	12,7	7,2	270	–30 do 60	7–12	M5×20	.step
K1651.2012356001	725,00 Kč		B	nelze zamykat	černá	chromováno	28	60	40	5,2	50	50	5,5	35,5	35	4	22	26,2	23	39,2	3,8	42,9	3,8	12,7	7,2	270	–30 do 60	12–17	M5×16	.step
Objednací kód	Základní cena bez DPH	Objednat	Provedení	Provedení 2	Barva základního tělesa	Barva komponentu	A	B	B1	B2	D	D1	D2	H	H1	H2	H3	H4	H5	H6	H7	L	L1	L2	L3	Max. provozní zatížení v N	Rozsah teplotních hodnot °C	S=tloušťka dveřního křídla v mm	Šrouby	CAD
K1651.2017356001	725,00 Kč		B	nelze zamykat	černá	chromováno	28	60	40	5,2	50	50	5,5	35,5	35	4	22	26,2	23	39,2	3,8	42,9	3,8	12,7	7,2	270	–30 do 60	17–22	M5×20	.step
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.
