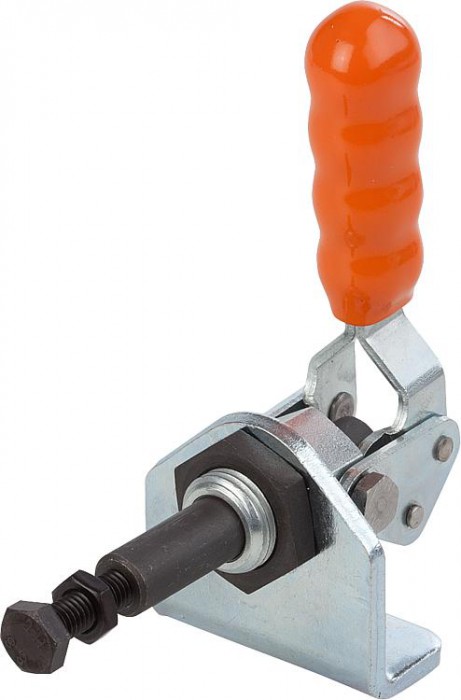

Upínače s posuvnou tyčí s konzolou

Popis produktu

Kód:	K0085
Výrobce:	Kipp
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 1,7m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Upínače s posuvnou tyčí s konzolou | K0085
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE.

zavřít

Ke stažení

Datový list K0085 Upínače s posuvnou tyčí s konzolou

Technické informace

Varianty
Technické parametry

Material	Ocel nebo nerezová ocel.
Provedení:	Pozinkováno a pasivováno. Posuvná tyč a přítlačný šroub, fosfátovány. Nerezová ocel bez povrchové úpravy Plastová rukojeť odolná vůči oleji.
Příslušenství	K0100 K0101 K0102 K0103 K0106
Upozornění	Upínač lze aretovat jak v otevřené, tak v uzavřené poloze držadla. Proto je lze použít jak na tlak, tak i na tah. S dodávanou montážní maticí mohou být upínače namontované v libovolném natočení. U provedení K0085.0100 je součástí dodávky i neoprenový díl. Provedení K0085.0100N, K0085.0200N a K0085.0400N jsou bez konzoly.

Detail zavřít

Zruš filtr
Objednací kód	Základní cena bez DPH	Objednat	Materiál základní těleso	Úhel rozevření držadla	A1	Ruční síla FH N	A2	B	Přídržná síla F2 N	Upínací síla F1 N	B1	Vhodné plastová rukojeť	B2	B3	C1	D	d1	H	L	L1	L2	L3	L4	M	M1	S	R	C (zdvih)	CAD
K0085.0100	1 031,10 Kč		ocel	190°	20mm	40	13,5	18mm	1000	500	44	K0100.22	–	25	28	5,2	10mm	98mm	69	34	10	15	23	M6×25	M16×1,5	4mm	70	20	CAD
K0085.0100N	1 847,50 Kč		nerezová ocel	190°		40	–		1000	500	–	K0100.22	–	25	26	–	10mm		69	34	10	15	23	M6×25	M16×1,5		70	20	CAD
K0085.0200	1 031,50 Kč		Ocel	190°	23mm	50	13	30mm	2000	2000	57	K0100.28	42	28	34	6,5	12mm	147mm	108	53	12	25	41	M8×40	M20×1,5	4mm	112	40	CAD
K0085.0200N	2 596,20 Kč		nerezová ocel	190°		50	–		2000	2000	–	K0100.28	–	28	25	–	12mm		108	53	12	25	41	M8×40	M20×1,5		112	40	CAD
K0085.0400	1 363,40 Kč		Ocel	190°	30mm	150	18	30mm	4000	2500	64	K0100.30	45	38	30	8,5	16mm	160mm	175	88	17	35	71	M10×50	M24×1,5	5mm	130	68	CAD
K0085.0400N	3 305,10 Kč		nerezová ocel	190°		150	–		4000	2500	–	K0100.30	–	38	30	–	16mm		175	88	17	35	71	M10×50	M24×1,5		130	68	CAD
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.
