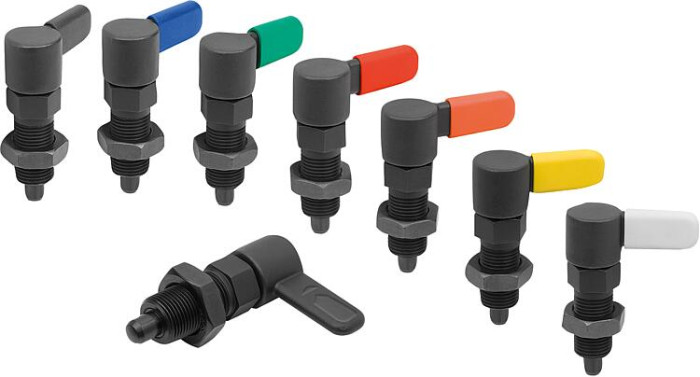

Aretační čep s páčkou z oceli s vnitřním vedením

Novinka

Popis produktu

Kód:	K1677
Výrobce:	Kipp
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 1,7m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Aretační čep s páčkou z oceli s vnitřním vedením | K1677
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE.

zavřít

Ke stažení

Datový list K1677 Aretační čep s páčkou z oceli s vnitřním vedením

Varianty
Technické parametry

Popis výrobku	Aretační čepy ovládané páčkou se užívají tam, kde je třeba zabránit změně aretační polohy působením příčných sil. Otočením závory o 180° dojde k zatažení aretačního kolíku, čímž lze změnit aretační polohu. Zaskakovací vrub způsobí, že závora v této poloze drží a aretační kolík tak zůstane zatažený.
Materiál	Závitové pouzdro a závora 1.0503. Aretační kolík 1.0718. Tlačná pružina 1.4310. Krytka závory z termoplastu PA.
Provedení	Závitové pouzdro a závora brynýrovány. Aretační kolík kalený, broušený a brynýrovaný. Tlačná pružina bez povrchové úpravy. Krytka závory v různých barvách: tmavošedá RAL 7021 oranžová RAL 2004 sytě žlutá RAL 1021 bezpečnostní červená RAL 3020 signální zelená RAL 6032 bezpečnostní modrá RAL 5017 světle šedá RAL 7035
Použití	Díky uzavřené konstrukci lze aretační čep s páčkou s vnitřním vedením instalovat v místech, kde dochází k silnému znečištění, např. prachem a odletujícími jiskrami.
Přednosti	Otočením západky o 180° se aretační kolík zasune. Uzavřená konstrukce zabraňuje vniknutí nečistot do závitového pouzdra. Šestihran na pouzdře usnadňuje montáž aretačního čepu s páčkou.
Na vyžádání	Nadstandardní provedení.
Příslušenství	Přídržné prvky K0638. Polohovací pouzdra K1290.
Odkaz na výkres	Provedení A: bez krytky páčky, bez protimatice Provedení B: bez krytky páčky, s protimaticí Provedení C: s krytkou páčky, bez protimatice Provedení D: s krytkou páčky, s protimaticí

Detail zavřít

Zruš filtr
Objednací kód	Základní cena bez DPH	Objednat	Provedení	Barva komponenty	D	D1	D2	L	L1	L3	B	B1	H	SW1	SW2	F x 30°	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N	CAD
K1677.0405101	380,50 Kč		A	–	5	M10×1	16	45,8	25	15	9	3	6	13	–	1,3	8	14	3D
K1677.0406121	386,20 Kč		A	–	6	M12×1,5	17,4	55,4	30	19	10,2	3,6	8	14	–	1,8	8	15	3D
K1677.0408161	463,80 Kč		A	–	8	M16×1,5	21,6	71	40	26	14,4	4,8	10	19	–	2,3	15	35	3D
K1677.0410201	514,90 Kč		A	–	10	M20×1,5	24,8	80,5	50	30	17	6	12	22	–	2,8	20	60	3D
K1677.0505101	384,10 Kč		B	–	5	M10×1	16	45,8	25	15	9	3	6	13	17	1,3	8	14	3D
K1677.0506121	389,80 Kč		B	–	6	M12×1,5	17,4	55,4	30	19	10,2	3,6	8	14	19	1,8	8	15	3D
K1677.0508161	467,90 Kč		B	–	8	M16×1,5	21,6	71	40	26	14,4	4,8	10	19	24	2,3	15	35	3D
K1677.0510201	539,50 Kč		B	–	10	M20×1,5	24,8	80,5	50	30	17	6	12	22	30	2,8	20	60	3D
K1677.0605101	395,30 Kč		C	tmavošedá RAL 7021	5	M10×1	16	46,7	26,3	15	10,9	4,9	6	13	–	1,3	8	14	3D
K1677.0606121	403,70 Kč		C	tmavošedá RAL 7021	6	M12×1,5	17,4	56,5	31,5	19	13	5,8	8	14	–	1,8	8	15	3D
K1677.0608161	482,70 Kč		C	tmavošedá RAL 7021	8	M16×1,5	21,6	72,6	42	26	17,7	8,1	10	19	–	2,3	15	35	3D
K1677.0610201	546,90 Kč		C	tmavošedá RAL 7021	10	M20×1,5	24,8	82,3	51,6	30	21,5	9,5	12	22	–	2,8	20	60	3D
K1677.06051012	395,30 Kč		C	čistě oranžová RAL 2004	5	M10×1	16	46,7	26,3	15	10,9	4,9	6	13	–	1,3	8	14	3D
K1677.06061212	403,70 Kč		C	čistě oranžová RAL 2004	6	M12×1,5	17,4	56,5	31,5	19	13	5,8	8	14	–	1,8	8	15	3D
K1677.06081612	482,70 Kč		C	čistě oranžová RAL 2004	8	M16×1,5	21,6	72,6	42	26	17,7	8,1	10	19	–	2,3	15	35	3D
Objednací kód	Základní cena bez DPH	Objednat	Provedení	Barva komponenty	D	D1	D2	L	L1	L3	B	B1	H	SW1	SW2	F x 30°	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N	CAD
K1677.06102012	546,90 Kč		C	čistě oranžová RAL 2004	10	M20×1,5	24,8	82,3	51,6	30	21,5	9,5	12	22	–	2,8	20	60	3D
K1677.060510116	395,30 Kč		C	řepkově žlutá RAL 1021	5	M10×1	16	46,7	26,3	15	10,9	4,9	6	13	–	1,3	8	14	3D
K1677.060612116	403,70 Kč		C	řepkově žlutá RAL 1021	6	M12×1,5	17,4	56,5	31,5	19	13	5,8	8	14	–	1,8	8	15	3D
K1677.060816116	482,70 Kč		C	řepkově žlutá RAL 1021	8	M16×1,5	21,6	72,6	42	26	17,7	8,1	10	19	–	2,3	15	35	3D
K1677.061020116	546,90 Kč		C	řepkově žlutá RAL 1021	10	M20×1,5	24,8	82,3	51,6	30	21,5	9,5	12	22	–	2,8	20	60	3D
K1677.060510148	395,30 Kč		C	bezpečnostní červená RAL 3020	5	M10×1	16	46,7	26,3	15	10,9	4,9	6	13	–	1,3	8	14	3D
K1677.060612148	403,70 Kč		C	bezpečnostní červená RAL 3020	6	M12×1,5	17,4	56,5	31,5	19	13	5,8	8	14	–	1,8	8	15	3D
K1677.060816148	482,70 Kč		C	bezpečnostní červená RAL 3020	8	M16×1,5	21,6	72,6	42	26	17,7	8,1	10	19	–	2,3	15	35	3D
K1677.061020148	546,90 Kč		C	bezpečnostní červená RAL 3020	10	M20×1,5	24,8	82,3	51,6	30	21,5	9,5	12	22	–	2,8	20	60	3D
K1677.060510186	395,30 Kč		C	signální zelená RAL 6032	5	M10×1	16	46,7	26,3	15	10,9	4,9	6	13	–	1,3	8	14	3D
K1677.060612186	403,70 Kč		C	signální zelená RAL 6032	6	M12×1,5	17,4	56,5	31,5	19	13	5,8	8	14	–	1,8	8	15	3D
K1677.060816186	482,70 Kč		C	signální zelená RAL 6032	8	M16×1,5	21,6	72,6	42	26	17,7	8,1	10	19	–	2,3	15	35	3D
K1677.061020186	546,90 Kč		C	signální zelená RAL 6032	10	M20×1,5	24,8	82,3	51,6	30	21,5	9,5	12	22	–	2,8	20	60	3D
K1677.060510187	395,30 Kč		C	bezpečnostní modrá RAL 5017	5	M10×1	16	46,7	26,3	15	10,9	4,9	6	13	–	1,3	8	14	3D
K1677.060612187	403,70 Kč		C	bezpečnostní modrá RAL 5017	6	M12×1,5	17,4	56,5	31,5	19	13	5,8	8	14	–	1,8	8	15	3D
Objednací kód	Základní cena bez DPH	Objednat	Provedení	Barva komponenty	D	D1	D2	L	L1	L3	B	B1	H	SW1	SW2	F x 30°	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N	CAD
K1677.060816187	482,70 Kč		C	bezpečnostní modrá RAL 5017	8	M16×1,5	21,6	72,6	42	26	17,7	8,1	10	19	–	2,3	15	35	3D
K1677.061020187	546,90 Kč		C	bezpečnostní modrá RAL 5017	10	M20×1,5	24,8	82,3	51,6	30	21,5	9,5	12	22	–	2,8	20	60	3D
K1677.060510188	395,30 Kč		C	světle šedá RAL 7035	5	M10×1	16	46,7	26,3	15	10,9	4,9	6	13	–	1,3	8	14	3D
K1677.060612188	403,70 Kč		C	světle šedá RAL 7035	6	M12×1,5	17,4	56,5	31,5	19	13	5,8	8	14	–	1,8	8	15	3D
K1677.060816188	482,70 Kč		C	světle šedá RAL 7035	8	M16×1,5	21,6	72,6	42	26	17,7	8,1	10	19	–	2,3	15	35	3D
K1677.061020188	546,90 Kč		C	světle šedá RAL 7035	10	M20×1,5	24,8	82,3	51,6	30	21,5	9,5	12	22	–	2,8	20	60	3D
K1677.0705101	398,80 Kč		D	tmavošedá RAL 7021	5	M10×1	16	46,7	26,3	15	10,9	4,9	6	13	17	1,3	8	14	3D
K1677.0706121	407,30 Kč		D	tmavošedá RAL 7021	6	M12×1,5	17,4	56,5	31,5	19	13	5,8	8	14	19	1,8	8	15	3D
K1677.0708161	486,50 Kč		D	tmavošedá RAL 7021	8	M16×1,5	21,6	72,6	42	26	17,7	8,1	10	19	24	2,3	15	35	3D
K1677.0710201	555,60 Kč		D	tmavošedá RAL 7021	10	M20×1,5	24,8	82,3	51,6	30	21,5	9,5	12	22	30	2,8	20	60	3D
K1677.07051012	398,80 Kč		D	čistě oranžová RAL 2004	5	M10×1	16	46,7	26,3	15	10,9	4,9	6	13	17	1,3	8	14	3D
K1677.07061212	407,30 Kč		D	čistě oranžová RAL 2004	6	M12×1,5	17,4	56,5	31,5	19	13	5,8	8	14	19	1,8	8	15	3D
K1677.07081612	486,50 Kč		D	čistě oranžová RAL 2004	8	M16×1,5	21,6	72,6	42	26	17,7	8,1	10	19	24	2,3	15	35	3D
K1677.07102012	555,60 Kč		D	čistě oranžová RAL 2004	10	M20×1,5	24,8	82,3	51,6	30	21,5	9,5	12	22	30	2,8	20	60	3D
K1677.070510116	398,80 Kč		D	řepkově žlutá RAL 1021	5	M10×1	16	46,7	26,3	15	10,9	4,9	6	13	17	1,3	8	14	3D
Objednací kód	Základní cena bez DPH	Objednat	Provedení	Barva komponenty	D	D1	D2	L	L1	L3	B	B1	H	SW1	SW2	F x 30°	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N	CAD
K1677.070612116	407,30 Kč		D	řepkově žlutá RAL 1021	6	M12×1,5	17,4	56,5	31,5	19	13	5,8	8	14	19	1,8	8	15	3D
K1677.070816116	486,50 Kč		D	řepkově žlutá RAL 1021	8	M16×1,5	21,6	72,6	42	26	17,7	8,1	10	19	24	2,3	15	35	3D
K1677.071020116	555,60 Kč		D	řepkově žlutá RAL 1021	10	M20×1,5	24,8	82,3	51,6	30	21,5	9,5	12	22	30	2,8	20	60	3D
K1677.070510148	398,80 Kč		D	bezpečnostní červená RAL 3020	5	M10×1	16	46,7	26,3	15	10,9	4,9	6	13	17	1,3	8	14	3D
K1677.070612148	407,30 Kč		D	bezpečnostní červená RAL 3020	6	M12×1,5	17,4	56,5	31,5	19	13	5,8	8	14	19	1,8	8	15	3D
K1677.070816148	486,50 Kč		D	bezpečnostní červená RAL 3020	8	M16×1,5	21,6	72,6	42	26	17,7	8,1	10	19	24	2,3	15	35	3D
K1677.071020148	555,60 Kč		D	bezpečnostní červená RAL 3020	10	M20×1,5	24,8	82,3	51,6	30	21,5	9,5	12	22	30	2,8	20	60	3D
K1677.070510186	398,80 Kč		D	signální zelená RAL 6032	5	M10×1	16	46,7	26,3	15	10,9	4,9	6	13	17	1,3	8	14	3D
K1677.070612186	407,30 Kč		D	signální zelená RAL 6032	6	M12×1,5	17,4	56,5	31,5	19	13	5,8	8	14	19	1,8	8	15	3D
K1677.070816186	486,50 Kč		D	signální zelená RAL 6032	8	M16×1,5	21,6	72,6	42	26	17,7	8,1	10	19	24	2,3	15	35	3D
K1677.071020186	555,60 Kč		D	signální zelená RAL 6032	10	M20×1,5	24,8	82,3	51,6	30	21,5	9,5	12	22	30	2,8	20	60	3D
K1677.070510187	398,80 Kč		D	bezpečnostní modrá RAL 5017	5	M10×1	16	46,7	26,3	15	10,9	4,9	6	13	17	1,3	8	14	3D
K1677.070612187	407,30 Kč		D	bezpečnostní modrá RAL 5017	6	M12×1,5	17,4	56,5	31,5	19	13	5,8	8	14	19	1,8	8	15	3D
K1677.070816187	486,50 Kč		D	bezpečnostní modrá RAL 5017	8	M16×1,5	21,6	72,6	42	26	17,7	8,1	10	19	24	2,3	15	35	3D
K1677.071020187	555,60 Kč		D	bezpečnostní modrá RAL 5017	10	M20×1,5	24,8	82,3	51,6	30	21,5	9,5	12	22	30	2,8	20	60	3D
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.
