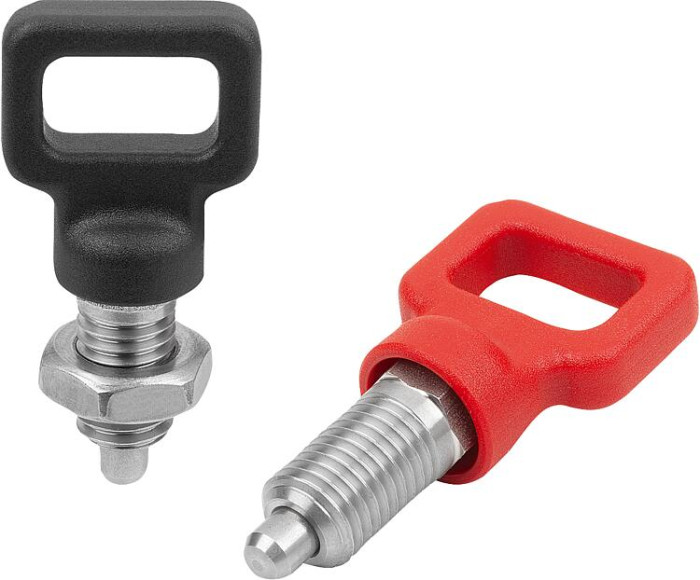

Aretační čepy z oceli nebo nerezové oceli s plastovým úchytem s očkem

Novinka

Popis produktu

Kód:	K2047
Výrobce:	Kipp
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 1,7m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Aretační čepy z oceli nebo nerezové oceli s plastovým úchytem s očkem | K2047
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE.

zavřít

Ke stažení

Datový list K2047 Aretační čepy z oceli nebo nerezové oceli s plastovým úchytem s očkem

Varianty
Technické parametry

Popis výrobku	Aretační čepy se užívají tam, kde je třeba zabránit změně aretačního nastavení působením příčných sil. Teprve po ručním vysunutí čepu je možné nastavit jinou aretační polohu.
Materiál	Ocelové provedení: závitové pouzdro 1.0715. aretační kolík 1.4305. Nerezové provedení: závitové pouzdro 1.4305. aretační kolík 1.4305. Úchyt s očkem z termoplastu, tmavošedá RAL 7021 nebo bezpečnostní červená RAL 3020.
Provedení	Ocelové provedení: Aretační kolík netvrzený. Závitové pouzdro, modře pasivované. Aretační kolík bez povrchové úpravy. Nerezové provedení: Aretační kolík, nekalený. Ocelové části bez povrchové úpravy.
Upozornění	Má-li se vysunutí provádět po delší době a je přitom třeba zamezit zpětnému zaskočení aretačního kolíku, je nutné použít provedení C nebo provedení D. Při montáži je třeba dbát na uvedený max. utahovací moment.
Na vyžádání	Jiné zdvihy jsou možné na vyžádání.
Odkaz na výkres	Provedení A: bez aretační drážky, bez protimatice Provedení B: bez aretační drážky, s protimaticí Provedení C: s aretační drážkou, bez protimatice Provedení D: s aretační drážkou, s protimaticí

Detail zavřít

Zruš filtr
Objednací kód	Základní cena bez DPH	Objednat	Provedení	Materiál základní těleso	Barva komponenty	D	D1	A	B	L	L1	L2	L3	Zdvih S	SW1	SW2	F x 30°	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N	Utahovací moment max. Nm	3D
K2047.0104080	186,40 Kč		A	ocel	tmavošedá RAL 7021	4	M8	20	5,3	44,5	15	23,8	13	4	8	–	1	6	12	2	3D
K2047.0115100	200,20 Kč		A	ocel	tmavošedá RAL 7021	5	M10	25	6,7	52,2	17	28,5	15	5	10	–	1,3	6	12	7	3D
K2047.0126120	214,00 Kč		A	ocel	tmavošedá RAL 7021	6	M12	30	8	61,7	20	34	17	6	12	–	1,8	8	15	15	3D
K2047.0138160	228,00 Kč		A	ocel	tmavošedá RAL 7021	8	M16	40	10,7	81	26	45,3	23	8	16	–	2,3	8	19	20	3D
K2047.0104081	186,40 Kč		A	ocel	tmavošedá RAL 7021	4	M8×1	20	5,3	44,5	15	23,8	13	4	8	–	1	6	12	2	3D
K2047.0115101	200,20 Kč		A	ocel	tmavošedá RAL 7021	5	M10×1	25	6,7	52,2	17	28,5	15	5	10	–	1,3	6	12	7	3D
K2047.0126121	214,00 Kč		A	ocel	tmavošedá RAL 7021	6	M12×1,5	30	8	61,7	20	34	17	6	12	–	1,8	8	15	15	3D
K2047.0138161	228,00 Kč		A	ocel	tmavošedá RAL 7021	8	M16×1,5	40	10,7	81	26	45,3	23	8	16	–	2,3	8	19	20	3D
K2047.010408084	186,40 Kč		A	ocel	bezpečnostní červená RAL 3020	4	M8	20	5,3	44,5	15	23,8	13	4	8	–	1	6	12	2	3D
K2047.011510084	200,20 Kč		A	ocel	bezpečnostní červená RAL 3020	5	M10	25	6,7	52,2	17	28,5	15	5	10	–	1,3	6	12	7	3D
K2047.012612084	214,00 Kč		A	ocel	bezpečnostní červená RAL 3020	6	M12	30	8	61,7	20	34	17	6	12	–	1,8	8	15	15	3D
K2047.013816084	228,00 Kč		A	ocel	bezpečnostní červená RAL 3020	8	M16	40	10,7	81	26	45,3	23	8	16	–	2,3	8	19	20	3D
K2047.010408184	186,40 Kč		A	ocel	bezpečnostní červená RAL 3020	4	M8×1	20	5,3	44,5	15	23,8	13	4	8	–	1	6	12	2	3D
K2047.011510184	200,20 Kč		A	ocel	bezpečnostní červená RAL 3020	5	M10×1	25	6,7	52,2	17	28,5	15	5	10	–	1,3	6	12	7	3D
K2047.012612184	214,00 Kč		A	ocel	bezpečnostní červená RAL 3020	6	M12×1,5	30	8	61,7	20	34	17	6	12	–	1,8	8	15	15	3D
Objednací kód	Základní cena bez DPH	Objednat	Provedení	Materiál základní těleso	Barva komponenty	D	D1	A	B	L	L1	L2	L3	Zdvih S	SW1	SW2	F x 30°	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N	Utahovací moment max. Nm	3D
K2047.013816184	228,00 Kč		A	ocel	bezpečnostní červená RAL 3020	8	M16×1,5	40	10,7	81	26	45,3	23	8	16	–	2,3	8	19	20	3D
K2047.1104080	224,40 Kč		A	nerezová ocel	tmavošedá RAL 7021	4	M8	20	5,3	44,5	15	23,8	13	4	8	–	1	6	12	2	3D
K2047.1115100	239,60 Kč		A	nerezová ocel	tmavošedá RAL 7021	5	M10	25	6,7	52,2	17	28,5	15	5	10	–	1,3	6	12	7	3D
K2047.1126120	255,00 Kč		A	nerezová ocel	tmavošedá RAL 7021	6	M12	30	8	61,7	20	34	17	6	12	–	1,8	8	15	15	3D
K2047.1138160	270,20 Kč		A	nerezová ocel	tmavošedá RAL 7021	8	M16	40	10,7	81	26	45,3	23	8	16	–	2,3	8	19	20	3D
K2047.1104081	224,40 Kč		A	nerezová ocel	tmavošedá RAL 7021	4	M8×1	20	5,3	44,5	15	23,8	13	4	8	–	1	6	12	2	3D
K2047.1115101	239,60 Kč		A	nerezová ocel	tmavošedá RAL 7021	5	M10×1	25	6,7	52,2	17	28,5	15	5	10	–	1,3	6	12	7	3D
K2047.1126121	255,00 Kč		A	nerezová ocel	tmavošedá RAL 7021	6	M12×1,5	30	8	61,7	20	34	17	6	12	–	1,8	8	15	15	3D
K2047.1138161	270,20 Kč		A	nerezová ocel	tmavošedá RAL 7021	8	M16×1,5	40	10,7	81	26	45,3	23	8	16	–	2,3	8	19	20	3D
K2047.110408084	224,40 Kč		A	nerezová ocel	bezpečnostní červená RAL 3020	4	M8	20	5,3	44,5	15	23,8	13	4	8	–	1	6	12	2	3D
K2047.111510084	239,60 Kč		A	nerezová ocel	bezpečnostní červená RAL 3020	5	M10	25	6,7	52,2	17	28,5	15	5	10	–	1,3	6	12	7	3D
K2047.112612084	255,00 Kč		A	nerezová ocel	bezpečnostní červená RAL 3020	6	M12	30	8	61,7	20	34	17	6	12	–	1,8	8	15	15	3D
K2047.113816084	270,20 Kč		A	nerezová ocel	bezpečnostní červená RAL 3020	8	M16	40	10,7	81	26	45,3	23	8	16	–	2,3	8	19	20	3D
K2047.110408184	224,40 Kč		A	nerezová ocel	bezpečnostní červená RAL 3020	4	M8×1	20	5,3	44,5	15	23,8	13	4	8	–	1	6	12	2	3D
K2047.111510184	239,60 Kč		A	nerezová ocel	bezpečnostní červená RAL 3020	5	M10×1	25	6,7	52,2	17	28,5	15	5	10	–	1,3	6	12	7	3D
Objednací kód	Základní cena bez DPH	Objednat	Provedení	Materiál základní těleso	Barva komponenty	D	D1	A	B	L	L1	L2	L3	Zdvih S	SW1	SW2	F x 30°	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N	Utahovací moment max. Nm	3D
K2047.112612184	255,00 Kč		A	nerezová ocel	bezpečnostní červená RAL 3020	6	M12×1,5	30	8	61,7	20	34	17	6	12	–	1,8	8	15	15	3D
K2047.113816184	270,20 Kč		A	nerezová ocel	bezpečnostní červená RAL 3020	8	M16×1,5	40	10,7	81	26	45,3	23	8	16	–	2,3	8	19	20	3D
K2047.0204080	189,20 Kč		B	ocel	tmavošedá RAL 7021	4	M8	20	5,3	44,5	15	23,8	13	4	8	13	1	6	12	2	3D
K2047.0215100	203,00 Kč		B	ocel	tmavošedá RAL 7021	5	M10	25	6,7	52,2	17	28,5	15	5	10	17	1,3	6	12	7	3D
K2047.0226120	216,80 Kč		B	ocel	tmavošedá RAL 7021	6	M12	30	8	61,7	20	34	17	6	12	19	1,8	8	15	15	3D
K2047.0238160	230,60 Kč		B	ocel	tmavošedá RAL 7021	8	M16	40	10,7	81	26	45,3	23	8	16	24	2,3	8	19	20	3D
K2047.0204081	189,20 Kč		B	ocel	tmavošedá RAL 7021	4	M8×1	20	5,3	44,5	15	23,8	13	4	8	13	1	6	12	2	3D
K2047.0215101	203,00 Kč		B	ocel	tmavošedá RAL 7021	5	M10×1	25	6,7	52,2	17	28,5	15	5	10	17	1,3	6	12	7	3D
K2047.0226121	216,80 Kč		B	ocel	tmavošedá RAL 7021	6	M12×1,5	30	8	61,7	20	34	17	6	12	19	1,8	8	15	15	3D
K2047.0238161	230,60 Kč		B	ocel	tmavošedá RAL 7021	8	M16×1,5	40	10,7	81	26	45,3	23	8	16	24	2,3	8	19	20	3D
K2047.020408084	189,20 Kč		B	ocel	bezpečnostní červená RAL 3020	4	M8	20	5,3	44,5	15	23,8	13	4	8	13	1	6	12	2	3D
K2047.021510084	203,00 Kč		B	ocel	bezpečnostní červená RAL 3020	5	M10	25	6,7	52,2	17	28,5	15	5	10	17	1,3	6	12	7	3D
K2047.022612084	216,80 Kč		B	ocel	bezpečnostní červená RAL 3020	6	M12	30	8	61,7	20	34	17	6	12	19	1,8	8	15	15	3D
K2047.023816084	230,60 Kč		B	ocel	bezpečnostní červená RAL 3020	8	M16	40	10,7	81	26	45,3	23	8	16	24	2,3	8	19	20	3D
K2047.020408184	189,20 Kč		B	ocel	bezpečnostní červená RAL 3020	4	M8×1	20	5,3	44,5	15	23,8	13	4	8	13	1	6	12	2	3D
Objednací kód	Základní cena bez DPH	Objednat	Provedení	Materiál základní těleso	Barva komponenty	D	D1	A	B	L	L1	L2	L3	Zdvih S	SW1	SW2	F x 30°	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N	Utahovací moment max. Nm	3D
K2047.021510184	203,00 Kč		B	ocel	bezpečnostní červená RAL 3020	5	M10×1	25	6,7	52,2	17	28,5	15	5	10	17	1,3	6	12	7	3D
K2047.022612184	216,80 Kč		B	ocel	bezpečnostní červená RAL 3020	6	M12×1,5	30	8	61,7	20	34	17	6	12	19	1,8	8	15	15	3D
K2047.023816184	230,60 Kč		B	ocel	bezpečnostní červená RAL 3020	8	M16×1,5	40	10,7	81	26	45,3	23	8	16	24	2,3	8	19	20	3D
K2047.1204080	227,50 Kč		B	nerezová ocel	tmavošedá RAL 7021	4	M8	20	5,3	44,5	15	23,8	13	4	8	13	1	6	12	2	3D
K2047.1215100	242,70 Kč		B	nerezová ocel	tmavošedá RAL 7021	5	M10	25	6,7	52,2	17	28,5	15	5	10	17	1,3	6	12	7	3D
K2047.1226120	257,90 Kč		B	nerezová ocel	tmavošedá RAL 7021	6	M12	30	8	61,7	20	34	17	6	12	19	1,8	8	15	15	3D
K2047.1238160	273,30 Kč		B	nerezová ocel	tmavošedá RAL 7021	8	M16	40	10,7	81	26	45,3	23	8	16	24	2,3	8	19	20	3D
K2047.1204081	227,50 Kč		B	nerezová ocel	tmavošedá RAL 7021	4	M8×1	20	5,3	44,5	15	23,8	13	4	8	13	1	6	12	2	3D
K2047.1215101	242,70 Kč		B	nerezová ocel	tmavošedá RAL 7021	5	M10×1	25	6,7	52,2	17	28,5	15	5	10	17	1,3	6	12	7	3D
K2047.1226121	257,90 Kč		B	nerezová ocel	tmavošedá RAL 7021	6	M12×1,5	30	8	61,7	20	34	17	6	12	19	1,8	8	15	15	3D
K2047.1238161	273,30 Kč		B	nerezová ocel	tmavošedá RAL 7021	8	M16×1,5	40	10,7	81	26	45,3	23	8	16	24	2,3	8	19	20	3D
K2047.120408084	227,50 Kč		B	nerezová ocel	bezpečnostní červená RAL 3020	4	M8	20	5,3	44,5	15	23,8	13	4	8	13	1	6	12	2	3D
K2047.121510084	242,70 Kč		B	nerezová ocel	bezpečnostní červená RAL 3020	5	M10	25	6,7	52,2	17	28,5	15	5	10	17	1,3	6	12	7	3D
K2047.122612084	257,90 Kč		B	nerezová ocel	bezpečnostní červená RAL 3020	6	M12	30	8	61,7	20	34	17	6	12	19	1,8	8	15	15	3D
K2047.123816084	273,30 Kč		B	nerezová ocel	bezpečnostní červená RAL 3020	8	M16	40	10,7	81	26	45,3	23	8	16	24	2,3	8	19	20	3D
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.
