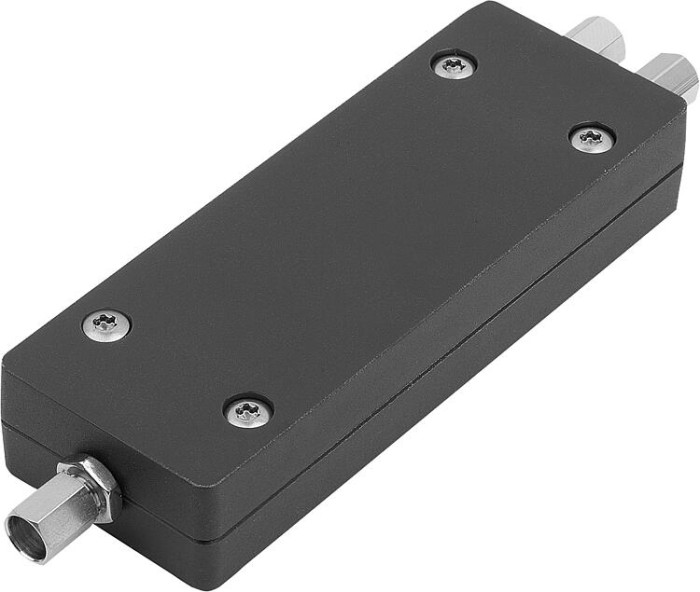

| Popis výrobku | Bowdenový kabelový rozvaděč lze použít ke kombinaci tří bowdenových
lanek. Například dva aretační čepy lze ovládat pouze jedním ovládacím
prvkem. Díky reverzibilní možnosti použití lze jeden aretační čep
ovládat také dvěma ovládacími prvky. Jediné, co musíte udělat, je
zatáhnout za jeden ze dvou ovládacích prvků, aby se uzamkl
aretační čep.
Dva upevňovací otvory pro šrouby se zápustnou hlavou umožňují
flexibilní montáž. Díky šířce pouzdra a poloze upevňovacích otvorů je
montáž na 40mm hliníkový profil pomocí vodicích vložek do drážky M8
bezproblémová.
|
|---|
| Materiál | Pouzdro a sáňky z termoplastu.
Stavěcí šrouby a šroubové přípojky z mosazi.
Šestihranné matice a šrouby pouzdra z nerezové oceli.
|
|---|
| Pokyny k objednání | Aretační čepy s dálkovým ovládáním a ovládací prvek je nutné
objednat samostatně.
Bovdenové lanko mezi ovládacím prvkem a kabelovým rozvaděčem je třeba
objednat zvlášť.
|
|---|
| Upozornění | Při montáži bowdenových lanek je třeba dbát na tyto body:
Délka volného konce lanka se v důsledku úhlu instalace, poloměru ohybu
a zatížení může měnit. Proto je nutné délku opěrného ložiska
(plášť bowdenu) po instalaci bowdenového lanka pomocí přiloženého
seřizovacího šroubu upravit. Současně se pomocí seřizovacího šroubu
nastaví předpětí bowdenového systému.
Při instalaci je zejména třeba dbát na to, aby byl dodržen minimální
poloměr ohybu, v tomto případě R = 65 mm. Příliš malý poloměr může
vést ke zvýšenému opotřebení a většímu tření.
Ke krátkodobému nedodržení minimálního poloměru ohybu při montáži by
rovněž nemělo docházet, protože by se mohl poškodit plášť bowdenu.
Plášť je kromě toho navržen pouze pro zachycení tlakových sil. Při
příliš silném tahu se protahuje a tím trvale poškozuje uvnitř uložená
spirála.
|
|---|
| Montáž | Otevřete kryt a namontujte spodní část na určené místo pomocí
šroubů se zápustnou hlavou. Proveďte bowdenová lanka skrz seřizovací
šrouby a zahákněte je do saní kabelového rozdělovače. K tomuto účelu
lze volitelně použít dodané šroubové vsuvky. Pomocí stavěcích šroubů
nastavte vůli bowdenových lanek. Nasaďte kryt pouzdra a zajistěte jej
dodanými šrouby. Po položení a upevnění kabelů je třeba nakonec
seřídit vůli bowdenových lanek.
|
|---|
| Rozsah dodávky | Pouzdro a kabelový rozdělovač, sáňky.
3× stavěcí šroub M6 × 34 mm.
6× šestihranná matice M6.
2× šroubová vsuvka Ø5 × 7 mm.
|
|---|
| Odkaz na výkres |
- Spodní část krytu
- Horní část krytu
- Saně
- Stavěcí šroub
- Pojistná matice
- Závitotvorné šrouby
- Šroubová vsuvka
|
|---|
