Polohovací pouzdra z oceli nebo z nerezové oceli se snímačem stavu

Novinka

Popis produktu

Kód:	K1839
Výrobce:	Kipp
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 1,7m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Polohovací pouzdra z oceli nebo z nerezové oceli se snímačem stavu | K1839
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE.

zavřít

Ke stažení

Datový list K1839 Polohovací pouzdra z oceli nebo z nerezové oceli se snímačem stavu

Montážní návod

kipp-positionierbuchse-mit-zs-1280x720.mp4

kipp-positionierbuchse-mit-zs-1280×720.mp4

Popis výrobku	Polohovací pouzdra tvoří upevňovací bod pro čepové ovládací a aretační prvky, kde mohou bezpečně a přesně zapadnout. U polohovacích pouzder se snímačem stavu se nachází na pouzdře variabilně nastavitelný snímač. Ten umožňuje elektronicky zjistit, zda je šroub v polohovacím pouzdru nebo ne. Při použití více pouzder lze určit, ve které z nich se nachází ovládací nebo aretační prvek.
Materiál	Polohovací pouzdro ocel nebo nerezová ocel 1.4034. Snímač nerezová ocel. Upínací matice mosaz.
Provedení	Polohovací pouzdro: ocel, vytvrzená a brynýrovaná. Nerezová ocel, vytvrzená a bez povrchové úpravy. Snímač, bez povrchové úpravy. Upínací matice, poniklovaná.
Upozornění	Nastaveno na přídržné prvky K0638. Snímač stavu a upínací matice se dodávají demontované. Maximální utahovací moment upínací matice: 1,2 Nm.
Technické údaje	Indukční snímač: Výstupní spínání: PNP spínací kontakt (NO) Provozní napětí: 10 – 30 V DC Provozní proud: <100 mA Spínací vzdálenost: 1 mm Spínací frekvence: <3500 Hz Odolnost vůči zkratu: ano Ochrana vůči přepólování: ano Třída ochrany: IP 67 Druh připojení: 2 m PVC kabel Teplotní rozsah: –25° C – +70°C Schválení: CE, c-UL-us, EAC
Použití	Polohovací pouzdra ve spojení se snímačem stavu umožňují řízení procesu v závislosti na ovládání. Kromě toho lze zjistit, že se ovládací nebo aretační prvek nachází na požadovaném místě. Například při úpravě formátu balicího stroje.
Montáž	Snímač se připevní k pouzdru pomocí upínací matice a axiálně se nastaví. Snímač se nakonec upevní na místě utažením upínací matice. Podrobný postup je popsaný v montážním návodu.
Bezpečnost	Polohovací pouzdra se snímačem stavu nejsou vhodná k zajišťování osob.

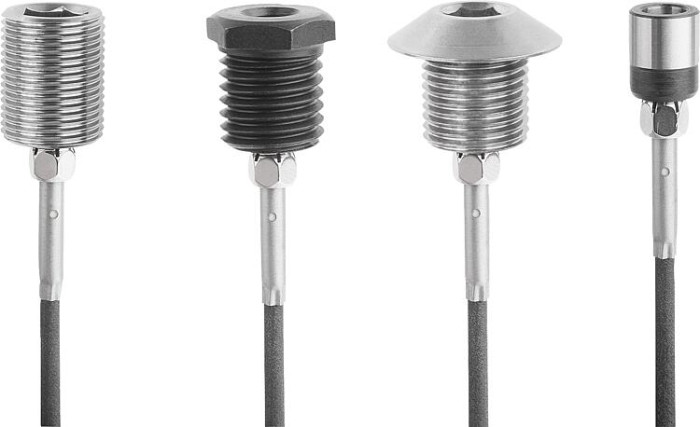

Odkaz na výkres	Provedení A: závit, průchozí Provedení B: se závitem a nákružkem Provedení C: se závitem a s náběhovým kuželem Provedení D: hladké LED BN = hnědá BK = černá BU = modrá

Detail zavřít

Zruš filtr
Objednací kód	Základní cena bez DPH	Objednat	Provedení	Typ provedení	Materiál základní těleso	D	D1	D2	D3	H	H1	H2	H3	L	T	T1	SW1	SW2	CAD
K1839.1031011	2 557,60 Kč		A	závit, průchozí	ocel	3	M10×1	–	3	12	–	–	4	27	7	4	3	5	3D
K1839.1041011	2 557,60 Kč		A	závit, průchozí	ocel	4	M10×1	–	3	12	–	–	4	27	7	4	4	5	3D
K1839.1051211	2 588,20 Kč		A	závit, průchozí	ocel	5	M12×1,5	–	3	15	–	–	4	27	11	4	5	5	3D
K1839.1061211	2 588,20 Kč		A	závit, průchozí	ocel	6	M12×1,5	–	3	15	–	–	4	27	11	4	6	5	3D
K1839.1081611	2 618,50 Kč		A	závit, průchozí	ocel	8	M16×1,5	–	3	20	–	–	4	27	15,5	6	8	5	3D
K1839.1101611	2 618,50 Kč		A	závit, průchozí	ocel	10	M16×1,5	–	3	20	–	–	4	27	15,5	6	10	5	3D
K1839.1122011	2 649,10 Kč		A	závit, průchozí	ocel	12	M20×1,5	–	3	25	–	–	4	27	19	6	12	5	3D
K1839.1162411	2 679,40 Kč		A	závit, průchozí	ocel	16	M24×2	–	3	32	–	–	4	27	25	8	16	5	3D
K1839.11031011	2 618,50 Kč		A	závit, průchozí	nerezová ocel	3	M10×1	–	3	12	–	–	4	27	7	4	3	5	3D
K1839.11041011	2 618,50 Kč		A	závit, průchozí	nerezová ocel	4	M10×1	–	3	12	–	–	4	27	7	4	4	5	3D
K1839.11051211	2 649,10 Kč		A	závit, průchozí	nerezová ocel	5	M12×1,5	–	3	15	–	–	4	27	11	4	5	5	3D
K1839.11061211	2 649,10 Kč		A	závit, průchozí	nerezová ocel	6	M12×1,5	–	3	15	–	–	4	27	11	4	6	5	3D
K1839.11081611	2 679,40 Kč		A	závit, průchozí	nerezová ocel	8	M16×1,5	–	3	20	–	–	4	27	15,5	6	8	5	3D
K1839.11101611	2 679,40 Kč		A	závit, průchozí	nerezová ocel	10	M16×1,5	–	3	20	–	–	4	27	15,5	6	10	5	3D
K1839.11122011	2 709,70 Kč		A	závit, průchozí	nerezová ocel	12	M20×1,5	–	3	25	–	–	4	27	19	6	12	5	3D
Objednací kód	Základní cena bez DPH	Objednat	Provedení	Typ provedení	Materiál základní těleso	D	D1	D2	D3	H	H1	H2	H3	L	T	T1	SW1	SW2	CAD
K1839.11162411	2 740,30 Kč		A	závit, průchozí	nerezová ocel	16	M24×2	–	3	32	–	–	4	27	25	8	16	5	3D
K1839.2031011	2 603,20 Kč		B	se závitem a nákružkem	ocel	3	M10×1	–	3	15	12	10,5	4	27	7	–	11	5	3D
K1839.2041011	2 603,20 Kč		B	se závitem a nákružkem	ocel	4	M10×1	–	3	15	12	10,5	4	27	7	–	11	5	3D
K1839.2051211	2 633,80 Kč		B	se závitem a nákružkem	ocel	5	M12×1,5	–	3	15	12	10,5	4	27	11	–	13	5	3D
K1839.2061211	2 633,80 Kč		B	se závitem a nákružkem	ocel	6	M12×1,5	–	3	15	12	10,5	4	27	11	–	13	5	3D
K1839.2081611	2 664,40 Kč		B	se závitem a nákružkem	ocel	8	M16×1,5	–	3	20	15	13,5	4	27	15,5	–	17	5	3D
K1839.2101611	2 664,40 Kč		B	se závitem a nákružkem	ocel	10	M16×1,5	–	3	20	5	13,5	4	27	15,5	–	17	5	3D
K1839.2122011	2 694,40 Kč		B	se závitem a nákružkem	ocel	12	M20×1,5	–	3	25	20	18,5	4	27	19	–	22	5	3D
K1839.2162411	2 725,00 Kč		B	se závitem a nákružkem	ocel	16	M24×2	–	3	32	27	25,5	4	27	25	–	27	5	3D
K1839.12031011	2 664,40 Kč		B	se závitem a nákružkem	nerezová ocel	3	M10×1	–	3	15	12	10,5	4	27	7	–	11	5	3D
K1839.12041011	2 664,40 Kč		B	se závitem a nákružkem	nerezová ocel	4	M10×1	–	3	15	12	10,5	4	27	7	–	11	5	3D
K1839.12051211	2 694,40 Kč		B	se závitem a nákružkem	nerezová ocel	5	M12×1,5	–	3	15	12	10,5	4	27	11	–	13	5	3D
K1839.12061211	2 694,40 Kč		B	se závitem a nákružkem	nerezová ocel	6	M12×1,5	–	3	15	12	10,5	4	27	11	–	13	5	3D
K1839.12081611	2 725,00 Kč		B	se závitem a nákružkem	nerezová ocel	8	M16×1,5	–	3	20	15	13,5	4	27	15,5	–	17	5	3D
K1839.12101611	2 725,00 Kč		B	se závitem a nákružkem	nerezová ocel	10	M16×1,5	–	3	20	15	13,5	4	27	15,5	–	17	5	3D
Objednací kód	Základní cena bez DPH	Objednat	Provedení	Typ provedení	Materiál základní těleso	D	D1	D2	D3	H	H1	H2	H3	L	T	T1	SW1	SW2	CAD
K1839.12122011	2 755,60 Kč		B	se závitem a nákružkem	nerezová ocel	12	M20×1,5	–	3	25	20	18,5	4	27	19	–	22	5	3D
K1839.12162411	2 755,60 Kč		B	se závitem a nákružkem	nerezová ocel	16	M24×2	–	3	32	27	25,5	4	27	25	–	27	5	3D
K1839.3041211	2 649,10 Kč		C	se závitem a náběhovým kuželem	ocel	4	M12×1,5	19	3	16	12	10,5	4	27	11	4	4	5	3D
K1839.3051211	2 649,10 Kč		C	se závitem a náběhovým kuželem	ocel	5	M12×1,5	19	3	16	12	10,5	4	27	11	4	5	5	3D
K1839.3061211	2 649,10 Kč		C	se závitem a náběhovým kuželem	ocel	6	M12×1,5	19	3	16	12	10,5	4	27	11	4	6	5	3D
K1839.3081611	2 679,40 Kč		C	se závitem a náběhovým kuželem	ocel	8	M16×1,5	26	3	20	15	13,5	4	27	15,5	6	8	5	3D
K1839.3101611	2 679,40 Kč		C	se závitem a náběhovým kuželem	ocel	10	M16×1,5	26	3	20	15	13,5	4	27	15,5	6	10	5	3D
K1839.13041211	2 709,70 Kč		C	se závitem a náběhovým kuželem	nerezová ocel	4	M12×1,5	19	3	16	12	10,5	4	27	11	4	4	5	3D
K1839.13051211	2 709,70 Kč		C	se závitem a náběhovým kuželem	nerezová ocel	5	M12×1,5	19	3	16	12	10,5	4	27	11	4	5	5	3D
K1839.13061211	2 709,70 Kč		C	se závitem a náběhovým kuželem	nerezová ocel	6	M12×1,5	19	3	16	12	10,5	4	27	11	4	6	5	3D
K1839.13081611	2 740,30 Kč		C	se závitem a náběhovým kuželem	nerezová ocel	8	M16×1,5	26	3	20	15	13,5	4	27	15,5	6	8	5	3D
K1839.13101611	2 740,30 Kč		C	se závitem a náběhovým kuželem	nerezová ocel	10	M16×1,5	26	3	20	15	13,5		27	15,5	6	10	5	3D
K1839.4030891	2 755,60 Kč		D	hladké	ocel	3	8	–	3	10	6	–	4	27	5	–	–	5	3D
K1839.4040891	2 755,60 Kč		D	hladké	ocel	4	8	–	3	10	6	–	4	27	5	–	–	5	3D
K1839.4050891	2 755,60 Kč		D	hladké	ocel	5	8	–	3	10	6	–	4	27	6	–	–	5	3D
Objednací kód	Základní cena bez DPH	Objednat	Provedení	Typ provedení	Materiál základní těleso	D	D1	D2	D3	H	H1	H2	H3	L	T	T1	SW1	SW2	CAD
K1839.4061091	2 770,90 Kč		D	hladké	ocel	6	10	–	3	11	7	–	4	27	7	–	–	5	3D
K1839.4081391	2 770,90 Kč		D	hladké	ocel	8	13,5	–	3	14	9,5	–	4	27	9,5	–	–	5	3D
K1839.4101791	2 801,20 Kč		D	hladké	ocel	10	17	–	3	16	11,5	–	4	27	11,5	–	–	5	3D
K1839.14030891	2 822,50 Kč		D	hladké	nerezová ocel	3	8	–	3	10	6	–	4	27	5	–	–	5	3D
K1839.14040891	2 822,50 Kč		D	hladké	nerezová ocel	4	8	–	3	10	6	–	4	27	5	–	–	5	3D
K1839.14050891	2 822,50 Kč		D	hladké	nerezová ocel	5	8	–	3	10	6	–	4	27	6	–	–	5	3D
K1839.14061091	2 834,50 Kč		D	hladké	nerezová ocel	6	10	–	3	11	7	–	4	27	7	–	–	5	3D
K1839.14081391	2 846,80 Kč		D	hladké	nerezová ocel	8	13,5	–	3	14	9,5	–	4	27	9,5	–	–	5	3D
K1839.14101791	2 877,20 Kč		D	hladké	nerezová ocel	10	17	–	3	16	11,5	–	4	27	11,5	–	–	5	3D
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.
