Polohovací pouzdra z oceli nebo nerezové oceli pro snímač stavu

Novinka

Popis produktu

Kód:	K1840
Výrobce:	Kipp
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 1,7m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Polohovací pouzdra z oceli nebo nerezové oceli pro snímač stavu | K1840
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE.

zavřít

Ke stažení

Datový list K1840 Polohovací pouzdra z oceli nebo nerezové oceli pro snímač stavu

Montážní návod

kipp-positionierbuchse-mit-zs-1280x720.mp4

kipp-positionierbuchse-mit-zs-1280×720.mp4

Popis výrobku	Polohovací pouzdra tvoří upevňovací bod pro čepové ovládací a aretační prvky, kde mohou bezpečně a přesně zapadnout. Polohovací pouzdra pro snímač stavu mají upínací matici pro upevnění snímače Ø3 na pouzdru. Snímač umožňuje elektronicky zjistit, zda je šroub v polohovacím pouzdru či ne. Při použití více pouzder lze určit, ve které z nich se nachází ovládací nebo aretační prvek.
Materiál	Polohovací pouzdro z oceli nebo z nerezové oceli 1.4034. Upínací matice z mosazi.
Provedení	Polohovací pouzdro: ocel, vytvrzená a brynýrovaná. Nerezová ocel, vytvrzená a bez povrchové úpravy. Upínací matice, poniklovaná.
Upozornění	Nastaveno na přídržné prvky K0638. Upínací matice se dodává demontovaná. Maximální utahovací moment upínací matice: 1,2 Nm.
Použití	Polohovací pouzdra ve spojení se snímačem stavu umožňují řízení procesu v závislosti na ovládání. Kromě toho lze zjistit, že se ovládací nebo aretační prvek nachází na požadovaném místě. Například při úpravě formátu balicího stroje.
Montáž	Snímač se připevní k pouzdru pomocí upínací matice a axiálně se nastaví. Snímač se nakonec upevní na místě utažením upínací matice. Podrobný postup je popsaný v montážním návodu.

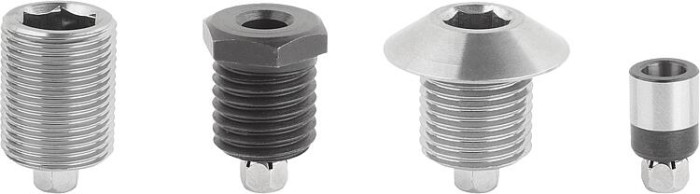

Odkaz na výkres	Provedení A: závit, průchozí Provedení B: se závitem a nákružkem Provedení C: se závitem a s náběhovým kuželem Provedení D: hladké

Detail zavřít

Zruš filtr
Objednací kód	Základní cena bez DPH	Objednat	Provedení	Typ provedení	Materiál základní těleso	D	D1	D2	D3	H	H1	H2	H3	T	T1	SW1	SW2	CAD
K1840.103101	395,80 Kč		A	závit, průchozí	ocel	3	M10×1	–	3	12	–	–	4	7	4	3	5	3D
K1840.104101	395,80 Kč		A	závit, průchozí	ocel	4	M10×1	–	3	12	–	–	4	7	4	4	5	3D
K1840.105121	426,10 Kč		A	závit, průchozí	ocel	5	M12×1,5	–	3	15	–	–	4	11	4	5	5	3D
K1840.106121	426,10 Kč		A	závit, průchozí	ocel	6	M12×1,5	–	3	15	–	–	4	11	4	6	5	3D
K1840.108161	456,70 Kč		A	závit, průchozí	ocel	8	M16×1,5	–	3	20	–	–	4	15,5	6	8	5	3D
K1840.110161	456,70 Kč		A	závit, průchozí	ocel	10	M16×1,5	–	3	20	–	–	4	15,5	6	10	5	3D
K1840.112201	487,30 Kč		A	závit, průchozí	ocel	12	M20×1,5	–	3	25	–	–	4	19	6	12	5	3D
K1840.116241	517,60 Kč		A	závit, průchozí	ocel	16	M24×2	–	3	32	–	–	4	25	8	16	5	3D
K1840.1103101	456,70 Kč		A	závit, průchozí	nerezová ocel	3	M10×1	–	3	12	–	–	4	7	4	3	5	3D
K1840.1104101	456,70 Kč		A	závit, průchozí	nerezová ocel	4	M10×1	–	3	12	–	–	4	7	4	4	5	3D
K1840.1105121	487,30 Kč		A	závit, průchozí	nerezová ocel	5	M12×1,5	–	3	15	–	–	4	11	4	5	5	3D
K1840.1106121	487,30 Kč		A	závit, průchozí	nerezová ocel	6	M12×1,5	–	3	15	–	–	4	11	4	6	5	3D
K1840.1108161	517,60 Kč		A	závit, průchozí	nerezová ocel	8	M16×1,5	–	3	20	–	–	4	15,5	6	8	5	3D
K1840.1110161	517,60 Kč		A	závit, průchozí	nerezová ocel	10	M16×1,5	–	3	20	–	–	4	15,5	6	10	5	3D
K1840.1112201	548,00 Kč		A	závit, průchozí	nerezová ocel	12	M20×1,5	–	3	25	–	–	4	19	6	12	5	3D
Objednací kód	Základní cena bez DPH	Objednat	Provedení	Typ provedení	Materiál základní těleso	D	D1	D2	D3	H	H1	H2	H3	T	T1	SW1	SW2	CAD
K1840.1116241	578,50 Kč		A	závit, průchozí	nerezová ocel	16	M24×2	–	3	32	–	–	4	25	8	16	5	3D
K1840.203101	441,40 Kč		B	se závitem a nákružkem	ocel	3	M10×1	–	3	15	12	10,5	4	7	–	11	5	3D
K1840.204101	441,40 Kč		B	se závitem a nákružkem	ocel	4	M10×1	–	3	15	12	10,5	4	7	–	11	5	3D
K1840.205121	472,00 Kč		B	se závitem a nákružkem	ocel	5	M12×1,5	–	3	15	12	10,5	4	11	–	13	5	3D
K1840.206121	472,00 Kč		B	se závitem a nákružkem	ocel	6	M12×1,5	–	3	15	12	10,5	4	11	–	13	5	3D
K1840.208161	502,30 Kč		B	se závitem a nákružkem	ocel	8	M16×1,5	–	3	20	15	13,5	4	15,5	–	17	5	3D
K1840.210161	502,30 Kč		B	se závitem a nákružkem	ocel	10	M16×1,5	–	3	20	15	13,5	4	15,5	–	17	5	3D
K1840.212201	532,90 Kč		B	se závitem a nákružkem	ocel	12	M20×1,5	–	3	25	20	18,5	4	19	–	22	5	3D
K1840.216241	563,20 Kč		B	se závitem a nákružkem	ocel	16	M24×2	–	3	32	27	25,5	4	25	–	27	5	3D
K1840.1203101	502,30 Kč		B	se závitem a nákružkem	nerezová ocel	3	M10×1	–	3	15	12	10,5	4	7	–	11	5	3D
K1840.1204101	502,30 Kč		B	se závitem a nákružkem	nerezová ocel	4	M10×1	–	3	15	12	10,5	4	7	–	11	5	3D
K1840.1205121	532,90 Kč		B	se závitem a nákružkem	nerezová ocel	5	M12×1,5	–	3	15	12	10,5	4	11	–	13	5	3D
K1840.1206121	532,90 Kč		B	se závitem a nákružkem	nerezová ocel	6	M12×1,5	–	3	15	12	10,5	4	11	–	13	5	3D
K1840.1208161	563,20 Kč		B	se závitem a nákružkem	nerezová ocel	8	M16×1,5	–	3	20	15	13,5	4	15,5	–	17	5	3D
K1840.1210161	563,20 Kč		B	se závitem a nákružkem	nerezová ocel	10	M16×1,5	–	3	20	15	13,5	4	15,5	–	17	5	3D
Objednací kód	Základní cena bez DPH	Objednat	Provedení	Typ provedení	Materiál základní těleso	D	D1	D2	D3	H	H1	H2	H3	T	T1	SW1	SW2	CAD
K1840.1212201	593,60 Kč		B	se závitem a nákružkem	nerezová ocel	12	M20×1,5	–	3	25	20	18,5	4	19	–	22	5	3D
K1840.1216241	593,60 Kč		B	se závitem a nákružkem	nerezová ocel	16	M24×2	–	3	32	27	25,5	4	25	–	27	5	3D
K1840.304121	487,30 Kč		C	se závitem a náběhovým kuželem	ocel	4	M12×1,5	19	3	16	12	10,5	4	11	4	4	5	3D
K1840.305121	487,30 Kč		C	se závitem a náběhovým kuželem	ocel	5	M12×1,5	19	3	16	12	10,5	4	11	4	5	5	3D
K1840.306121	487,30 Kč		C	se závitem a náběhovým kuželem	ocel	6	M12×1,5	19	3	16	12	10,5	4	11	4	6	5	3D
K1840.308161	517,60 Kč		C	se závitem a náběhovým kuželem	ocel	8	M16×1,5	26	3	20	15	13,5	4	15,5	6	8	5	3D
K1840.310161	517,60 Kč		C	se závitem a náběhovým kuželem	ocel	10	M16×1,5	26	3	20	15	13,5	4	15,5	6	10	5	3D
K1840.1304121	548,00 Kč		C	se závitem a náběhovým kuželem	nerezová ocel	4	M12×1,5	19	3	16	12	10,5	4	11	4	4	5	3D
K1840.1305121	548,00 Kč		C	se závitem a náběhovým kuželem	nerezová ocel	5	M12×1,5	19	3	16	12	10,5	4	11	4	5	5	3D
K1840.1306121	548,00 Kč		C	se závitem a náběhovým kuželem	nerezová ocel	6	M12×1,5	19	3	16	12	10,5	4	11	4	6	5	3D
K1840.1308161	578,50 Kč		C	se závitem a náběhovým kuželem	nerezová ocel	8	M16×1,5	26	3	20	15	13,5	4	15,5	6	8	5	3D
K1840.1310161	578,50 Kč		C	se závitem a náběhovým kuželem	nerezová ocel	10	M16×1,5	26	3	20	15	13,5	4	15,5	6	10	5	3D
K1840.403089	593,60 Kč		D	hladké	ocel	3	8	–	3	10	6	–	4	5	–	–	5	3D
K1840.404089	593,60 Kč		D	hladké	ocel	4	8	–	3	10	6	–	4	5	–	–	5	3D
K1840.405089	593,60 Kč		D	hladké	ocel	5	8	–	3	10	6	–	4	6	–	–	5	3D
Objednací kód	Základní cena bez DPH	Objednat	Provedení	Typ provedení	Materiál základní těleso	D	D1	D2	D3	H	H1	H2	H3	T	T1	SW1	SW2	CAD
K1840.406109	608,90 Kč		D	hladké	ocel	6	10	–	3	11	7	–	4	7	–	–	5	3D
K1840.408139	608,90 Kč		D	hladké	ocel	8	13,5	–	3	14	9,5	–	4	9,5	–	–	5	3D
K1840.410179	639,50 Kč		D	hladké	ocel	10	17	–	3	16	11,5	–	4	11,5	–	–	5	3D
K1840.1403089	660,80 Kč		D	hladké	nerezová ocel	3	8	–	3	10	6	–	4	5	–	–	5	3D
K1840.1404089	660,80 Kč		D	hladké	nerezová ocel	4	8	–	3	10	6	–	4	5	–	–	5	3D
K1840.1405089	660,80 Kč		D	hladké	nerezová ocel	5	8	–	3	10	6	–	4	6	–	–	5	3D
K1840.1406109	672,80 Kč		D	hladké	nerezová ocel	6	10	–	3	11	7	–	4	7	–	–	5	3D
K1840.1408139	685,10 Kč		D	hladké	nerezová ocel	8	13,5	–	3	14	9,5	–	4	9,5	–	–	5	3D
K1840.1410179	715,40 Kč		D	hladké	nerezová ocel	10	17	–	3	16	11,5	–	4	11,5	–	–	5	3D
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.
