Fixační čepy s kuličkou a kruhovou rukojetí nerezové, samojistící

Popis produktu

Kód:	K0746
Výrobce:	Kipp
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 1,7m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Fixační čepy s kuličkou a kruhovou rukojetí nerezové, samojistící | K0746
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE

zavřít

Ke stažení

Přehrát video

Datový list K0746 Fixační čepy s kuličkou a kruhovou rukojetí nerezové, samojistící

Material	Čep nerezová ocel 1.4542. Hlavice a tlačítko nerezová ocel 1.4305. Kuličky nerezová ocel 1.4125. Tlačná pružina nerezová ocel. Kruhový úchop a kroužek na klíče nerezová ocel.
Provedení:	Čep kalený na min. 40 HRC a pasivovaný. Hlavice a tlačítko pasivované. Kuličky kalené na 58 +4 HRC a pasivované. Tlačná pružina pasivovaná. Kruhový úchop a kroužek na klíče pasivované.
Příslušenství	Pojistný spirálový kabel K0367.10200 Přídržné lano s očkem K0367.. … Závěsný kroužek K0367.15/19/23 Upínací pouzdra pro zástrčný čep s kuličkou K0724…
Upozornění	Fixační čepy s kuličkou slouží k rychlému a jednoduchému fixování a spojování dílů a obrobků. Stisknutím pojistky je možné obě kuličky uvolnit a puštěním opětovně povystrčit, čímž dojde k upevnění požadované části. Dle potřeby lze fixační a spojovací čepy s kuličkou vybavit úchytným lankem. Čep z vysoce pevné, kalené nerezové oceli umožňuje extrémní zatížení při optimální ochraně proti opotřebení. Díky své vysoké odolnosti proti rezavění a kyselinám nalézají široké uplatnění v potravinářském, chemickém a petrochemickém průmyslu a jako konstrukční díly pro letectví a astronautiku. Smyková síla dvoustřižná (F) = S · τ aB max.

Detail zavřít

Zruš filtr

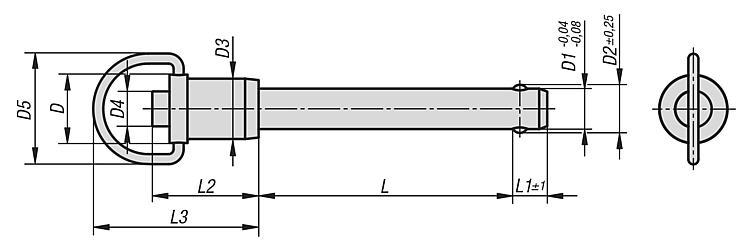

Objednací kód	Základní cena bez DPH	Objednat	D	d1	d2	D3	D4	D5	L	L1	L2	L3	Montážní otvor H11	Smyková síla dvoustřižná max.kN	CAD
K0746.01505010	731,20 Kč		15	5mm	5,54mm	11,9	5,8	29,5	10	6	23,4	36,8	5	24,4	3D
K0746.01505015	731,20 Kč		15	5mm	5,54mm	11,9	5,8	29,5	15	6	23,4	36,8	5	24,4	3D
K0746.01505020	731,20 Kč		15	5mm	5,54mm	11,9	5,8	29,5	20	6	23,4	36,8	5	24,4	3D
K0746.01505025	731,20 Kč		15	5mm	5,54mm	11,9	5,8	29,5	25	6	23,4	36,8	5	24,4	3D
K0746.01505030	746,00 Kč		15	5mm	5,54mm	11,9	5,8	29,5	30	6	23,4	36,8	5	24,4	3D
K0746.01505035	746,00 Kč		15	5mm	5,54mm	11,9	5,8	29,5	35	6	23,4	36,8	5	24,4	3D
K0746.01505040	746,00 Kč		15	5mm	5,54mm	11,9	5,8	29,5	40	6	23,4	36,8	5	24,4	3D
K0746.01505045	752,00 Kč		15	5mm	5,54mm	11,9	5,8	29,5	45	6	23,4	36,8	5	24,4	3D
K0746.01505050	752,00 Kč		15	5mm	5,54mm	11,9	5,8	29,5	50	6	23,4	36,8	5	24,4	3D
K0746.01505060	839,10 Kč		15	5mm	5,54mm	11,9	5,8	29,5	60	6	23,4	36,8	5	24,4	3D
K0746.01505070	839,10 Kč		15	5mm	5,54mm	11,9	5,8	29,5	70	6	23,4	36,8	5	24,4	3D
K0746.01505080	839,10 Kč		15	5mm	5,54mm	11,9	5,8	29,5	80	6	23,4	36,8	5	24,4	3D
K0746.01505090	879,00 Kč		15	5mm	5,54mm	11,9	5,8	29,5	90	6	23,4	36,8	5	24,4	3D
K0746.01505100	1 000,00 Kč		15	5mm	5,54mm	11,9	5,8	29,5	100	6	23,4	36,8	5	24,4	3D
K0746.01506010	673,60 Kč		15	6mm	6,99mm	11,9	5,8	29,5	10	7	23,4	36,8	6	35,64	3D
Objednací kód	Základní cena bez DPH	Objednat	D	d1	d2	D3	D4	D5	L	L1	L2	L3	Montážní otvor H11	Smyková síla dvoustřižná max.kN	CAD
K0746.01506015	673,60 Kč		15	6mm	6,99mm	11,9	5,8	29,5	15	7	23,4	36,8	6	35,64	3D
K0746.01506020	726,90 Kč		15	6mm	6,99mm	11,9	5,8	29,5	20	7	23,4	36,8	6	35,64	3D
K0746.01506025	726,90 Kč		15	6mm	6,99mm	11,9	5,8	29,5	25	7	23,4	36,8	6	35,64	3D
K0746.01506030	772,20 Kč		15	6mm	6,99mm	11,9	5,8	29,5	30	7	23,4	36,8	6	35,64	3D
K0746.01506035	772,20 Kč		15	6mm	6,99mm	11,9	5,8	29,5	35	7	23,4	36,8	6	35,64	3D
K0746.01506040	772,20 Kč		15	6mm	6,99mm	11,9	5,8	29,5	40	7	23,4	36,8	6	35,64	3D
K0746.01506045	815,90 Kč		15	6mm	6,99mm	11,9	5,8	29,5	45	7	23,4	36,8	6	35,64	3D
K0746.01506050	815,90 Kč		15	6mm	6,99mm	11,9	5,8	29,5	50	7	23,4	36,8	6	35,64	3D
K0746.01506060	849,00 Kč		15	6mm	6,99mm	11,9	5,8	29,5	60	7	23,4	36,8	6	35,64	3D
K0746.01506070	849,00 Kč		15	6mm	6,99mm	11,9	5,8	29,5	70	7	23,4	36,8	6	35,64	3D
K0746.01506080	849,00 Kč		15	6mm	6,99mm	11,9	5,8	29,5	80	7	23,4	36,8	6	35,64	3D
K0746.01506090	886,90 Kč		15	6mm	6,99mm	11,9	5,8	29,5	90	7	23,4	36,8	6	35,64	3D
K0746.01506100	927,90 Kč		15	6mm	6,99mm	11,9	5,8	29,5	100	7	23,4	36,8	6	35,64	3D
K0746.01508010	778,50 Kč		15	8mm	9,42mm	11,9	5,8	29,5	10	8	23,4	36,8	8	63,8	3D
K0746.01508015	778,50 Kč		15	8mm	9,42mm	11,9	5,8	29,5	15	8	23,4	36,8	8	63,8	3D
Objednací kód	Základní cena bez DPH	Objednat	D	d1	d2	D3	D4	D5	L	L1	L2	L3	Montážní otvor H11	Smyková síla dvoustřižná max.kN	CAD
K0746.01508020	778,50 Kč		15	8mm	9,42mm	11,9	5,8	29,5	20	8	23,4	36,8	8	63,8	3D
K0746.01508025	778,50 Kč		15	8mm	9,42mm	11,9	5,8	29,5	25	8	23,4	36,8	8	63,8	3D
K0746.01508030	839,10 Kč		15	8mm	9,42mm	11,9	5,8	29,5	30	8	23,4	36,8	8	63,8	3D
K0746.01508035	839,10 Kč		15	8mm	9,42mm	11,9	5,8	29,5	35	8	23,4	36,8	8	63,8	3D
K0746.01508040	899,50 Kč		15	8mm	9,42mm	11,9	5,8	29,5	40	8	23,4	36,8	8	63,8	3D
K0746.01508045	899,50 Kč		15	8mm	9,42mm	11,9	5,8	29,5	45	8	23,4	36,8	8	63,8	3D
K0746.01508050	899,50 Kč		15	8mm	9,42mm	11,9	5,8	29,5	50	8	23,4	36,8	8	63,8	3D
K0746.01508060	963,10 Kč		15	8mm	9,42mm	11,9	5,8	29,5	60	8	23,4	36,8	8	63,8	3D
K0746.01508070	963,10 Kč		15	8mm	9,42mm	11,9	5,8	29,5	70	8	23,4	36,8	8	63,8	3D
K0746.01508080	963,10 Kč		15	8mm	9,42mm	11,9	5,8	29,5	80	8	23,4	36,8	8	63,8	3D
K0746.01508090	985,00 Kč		15	8mm	9,42mm	11,9	5,8	29,5	90	8	23,4	36,8	8	63,8	3D
K0746.01508100	985,00 Kč		15	8mm	9,42mm	11,9	5,8	29,5	100	8	23,4	36,8	8	63,8	3D
K0746.01710015	830,90 Kč		16,5	10mm	11,86mm	14,2	7,4	29,5	15	9	25,7	38,6	10	100,1	3D
K0746.01710020	830,90 Kč		16,5	10mm	11,86mm	14,2	7,4	29,5	20	9	25,7	38,6	10	100,1	3D
K0746.01710025	830,90 Kč		16,5	10mm	11,86mm	14,2	7,4	29,5	25	9	25,7	38,6	10	100,1	3D
Objednací kód	Základní cena bez DPH	Objednat	D	d1	d2	D3	D4	D5	L	L1	L2	L3	Montážní otvor H11	Smyková síla dvoustřižná max.kN	CAD
K0746.01710030	937,50 Kč		16,5	10mm	11,86mm	14,2	7,4	29,5	30	9	25,7	38,6	10	100,1	3D
K0746.01710035	937,50 Kč		16,5	10mm	11,86mm	14,2	7,4	29,5	35	9	25,7	38,6	10	100,1	3D
K0746.01710040	937,50 Kč		16,5	10mm	11,86mm	14,2	7,4	29,5	40	9	25,7	38,6	10	100,1	3D
K0746.01710045	937,50 Kč		16,5	10mm	11,86mm	14,2	7,4	29,5	45	9	25,7	38,6	10	100,1	3D
K0746.01710050	937,50 Kč		16,5	10mm	11,86mm	14,2	7,4	29,5	50	9	25,7	38,6	10	100,1	3D
K0746.01710060	1 100,50 Kč		16,5	10mm	11,86mm	14,2	7,4	29,5	60	9	25,7	38,6	10	100,1	3D
K0746.01710070	1 100,50 Kč		16,5	10mm	11,86mm	14,2	7,4	29,5	70	9	25,7	38,6	10	100,1	3D
K0746.01710080	1 100,50 Kč		16,5	10mm	11,86mm	14,2	7,4	29,5	80	9	25,7	38,6	10	100,1	3D
K0746.01710090	1 144,50 Kč		16,5	10mm	11,86mm	14,2	7,4	29,5	90	9	25,7	38,6	10	100,1	3D
K0746.01710100	1 144,50 Kč		16,5	10mm	11,86mm	14,2	7,4	29,5	100	9	25,7	38,6	10	100,1	3D
K0746.02112020	1 106,80 Kč		20,6	12mm	14,45mm	18,3	10,7	36,3	20	10	32,3	47,8	12	144,06	3D
K0746.02112025	1 106,80 Kč		20,6	12mm	14,45mm	18,3	10,7	36,3	25	10	32,3	47,8	12	144,06	3D
K0746.02112030	1 210,60 Kč		20,6	12mm	14,45mm	18,3	10,7	36,3	30	10	32,3	47,8	12	144,06	3D
K0746.02112035	1 210,60 Kč		20,6	12mm	14,45mm	18,3	10,7	36,3	35	10	32,3	47,8	12	144,06	3D
K0746.02112040	1 210,60 Kč		20,6	12mm	14,45mm	18,3	10,7	36,3	40	10	32,3	47,8	12	144,06	3D
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.
