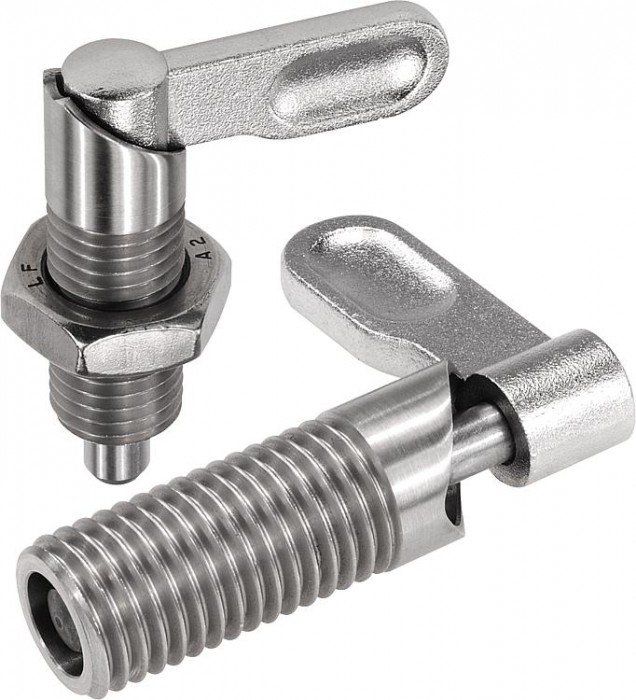

Aretační čepy ovládané páčkou nerezové bez nákružku

Popis produktu

Kód:	K0637
Výrobce:	Kipp
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 1,7m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Aretační čepy ovládané páčkou nerezové bez nákružku | K0637
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE.

zavřít

Ke stažení

Datový list K0637 Aretační čepy ovládané páčkou nerezové bez nákružku

Varianty
Technické parametry

Material	Nerezová ocel 1.4305.
Provedení:	Bez povrchové úpravy. Aretační kolík broušený, nekalený.
Upozornění	Uzávěry ovládané páčkou se používají tehdy, nesmí-li aretační kolík přechodně vyčnívat. Otočením závory o 180° dojde k zatažení aretačního kolíku. Zaskakovací zářez způsobí, že se závora v této poloze udrží.

Detail zavřít

Aretační čepy ovládané páčkou nerezové bez nákružku, provedení A
Zruš filtr
Objednací kód	Základní cena bez DPH	Objednat	Provedení	D	D1	d2	L	L2	L3	B	B1	H	F x 30°	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N	CAD
K0637.1040410	395,80 Kč		A	4	M10	10mm	38	25	20	9mm	3	6mm	1	8	14	CAD
K0637.1040510	395,80 Kč		A	5	M10	10mm	38	25	20	9mm	3	6mm	1,3	8	14	CAD
K0637.1040610	395,80 Kč		A	6	M10	10mm	38	25	20	9mm	3	6mm	1,8	8	14	CAD
K0637.10404101	395,80 Kč		A	4	M10×1	10mm	38	25	20	9mm	3	6mm	1	8	14	CAD
K0637.10405101	395,80 Kč		A	5	M10×1	10mm	38	25	20	9mm	3	6mm	1,3	8	14	CAD
K0637.10406101	395,80 Kč		A	6	M10×1	10mm	38	25	20	9mm	3	6mm	1,8	8	14	CAD
K0637.1040512	432,10 Kč		A	5	M12	12mm	46,8	30	25	10,8mm	3,6	8mm	1,3	8	15	CAD
K0637.1040612	432,10 Kč		A	6	M12	12mm	46,8	30	25	10,8mm	3,6	8mm	1,8	8	15	CAD
K0637.1040812	432,10 Kč		A	8	M12	12mm	46,8	30	25	10,8mm	3,6	8mm	2,3	8	15	CAD
K0637.10405121	432,10 Kč		A	5	M12×1,5	12mm	46,8	30	25	10,8mm	3,6	8mm	1,3	8	15	CAD
K0637.10406121	432,10 Kč		A	6	M12×1,5	12mm	46,8	30	25	10,8mm	3,6	8mm	1,8	8	15	CAD
K0637.10408121	432,10 Kč		A	8	M12×1,5	12mm	46,8	30	25	10,8mm	3,6	8mm	2,3	8	15	CAD
K0637.1040616	475,30 Kč		A	6	M16	16mm	60,4	40	32	14,4mm	4,8	10mm	1,8	15	35	CAD
K0637.1040816	475,30 Kč		A	8	M16	16mm	60,4	40	32	14,4mm	4,8	10mm	2,3	15	35	CAD
K0637.1041016	475,30 Kč		A	10	M16	16mm	60,4	40	32	14,4mm	4,8	10mm	2,8	15	35	CAD
Objednací kód	Základní cena bez DPH	Objednat	Provedení	D	D1	d2	L	L2	L3	B	B1	H	F x 30°	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N	CAD
K0637.10406161	475,30 Kč		A	6	M16×1,5	16mm	60,4	40	32	14,4mm	4,8	10mm	1,8	15	35	CAD
K0637.10408161	475,30 Kč		A	8	M16×1,5	16mm	60,4	40	32	14,4mm	4,8	10mm	2,3	15	35	CAD
K0637.10410161	475,30 Kč		A	10	M16×1,5	16mm	60,4	40	32	14,4mm	4,8	10mm	2,8	15	35	CAD
K0637.1040820	564,30 Kč		A	8	M20	20mm	70	50	35	18mm	6	12mm	2,3	20	60	CAD
K0637.1041020	564,30 Kč		A	10	M20	20mm	70	50	35	18mm	6	12mm	2,8	20	60	CAD
K0637.1041220	564,30 Kč		A	12	M20	20mm	70	50	35	18mm	6	12mm	3	20	60	CAD
K0637.10408201	564,30 Kč		A	8	M20×1,5	20mm	70	50	35	18mm	6	12mm	2,3	20	60	CAD
K0637.10410201	564,30 Kč		A	10	M20×1,5	20mm	70	50	35	18mm	6	12mm	2,8	20	60	CAD
K0637.10412201	564,30 Kč		A	12	M20×1,5	20mm	70	50	35	18mm	6	12mm	3	20	60	CAD
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.

Aretační čepy ovládané páčkou nerezové bez nákružku, provedení B
Zruš filtr
Objednací kód	Základní cena bez DPH	Objednat	Provedení	D	D1	d2	L	L2	L3	B	B1	H	SW	F x 30°	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N	CAD
K0637.1050410	405,10 Kč		B	4	M10	10mm	38	25	20	9mm	3	6mm	17	1	8	14	CAD
K0637.1050510	405,10 Kč		B	5	M10	10mm	38	25	20	9mm	3	6mm	17	1,3	8	14	CAD
K0637.1050610	405,10 Kč		B	6	M10	10mm	38	25	20	9mm	3	6mm	17	1,8	8	14	CAD
K0637.10504101	405,10 Kč		B	4	M10×1	10mm	38	25	20	9mm	3	6mm	17	1	8	14	CAD
K0637.10505101	405,10 Kč		B	5	M10×1	10mm	38	25	20	9mm	3	6mm	17	1,3	8	14	CAD
K0637.10506101	405,10 Kč		B	6	M10×1	10mm	38	25	20	9mm	3	6mm	17	1,8	8	14	CAD
K0637.1050512	446,60 Kč		B	5	M12	12mm	46,8	30	25	10,8mm	3,6	8mm	19	1,3	8	15	CAD
K0637.1050612	446,60 Kč		B	6	M12	12mm	46,8	30	25	10,8mm	3,6	8mm	19	1,8	8	15	CAD
K0637.1050812	446,60 Kč		B	8	M12	12mm	46,8	30	25	10,8mm	3,6	8mm	19	2,3	8	15	CAD
K0637.10505121	446,60 Kč		B	5	M12×1,5	12mm	46,8	30	25	10,8mm	3,6	8mm	19	1,3	8	15	CAD
K0637.10506121	446,60 Kč		B	6	M12×1,5	12mm	46,8	30	25	10,8mm	3,6	8mm	19	1,8	8	15	CAD
K0637.10508121	446,60 Kč		B	8	M12×1,5	12mm	46,8	30	25	10,8mm	3,6	8mm	19	2,3	8	15	CAD
K0637.1050616	501,50 Kč		B	6	M16	16mm	60,4	40	32	14,4mm	4,8	10mm	24	1,8	15	35	CAD
K0637.1050816	501,50 Kč		B	8	M16	16mm	60,4	40	32	14,4mm	4,8	10mm	24	2,3	15	35	CAD
K0637.1051016	501,50 Kč		B	10	M16	16mm	60,4	40	32	14,4mm	4,8	10mm	24	2,8	15	35	CAD
Objednací kód	Základní cena bez DPH	Objednat	Provedení	D	D1	d2	L	L2	L3	B	B1	H	SW	F x 30°	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N	CAD
K0637.10506161	501,50 Kč		B	6	M16×1,5	16mm	60,4	40	32	14,4mm	4,8	10mm	24	1,8	15	35	CAD
K0637.10508161	501,50 Kč		B	8	M16×1,5	16mm	60,4	40	32	14,4mm	4,8	10mm	24	2,3	15	35	CAD
K0637.10510161	501,50 Kč		B	10	M16×1,5	16mm	60,4	40	32	14,4mm	4,8	10mm	24	2,8	15	35	CAD
K0637.1050820	623,10 Kč		B	8	M20	20mm	70	50	35	18mm	6	12mm	30	2,3	20	60	CAD
K0637.1051020	623,10 Kč		B	10	M20	20mm	70	50	35	18mm	6	12mm	30	2,8	20	60	CAD
K0637.1051220	623,10 Kč		B	12	M20	20mm	70	50	35	18mm	6	12mm	30	3	20	60	CAD
K0637.10508201	623,10 Kč		B	8	M20×1,5	20mm	70	50	35	18mm	6	12mm	30	2,3	20	60	CAD
K0637.10510201	623,10 Kč		B	10	M20×1,5	20mm	70	50	35	18mm	6	12mm	30	2,8	20	60	CAD
K0637.10512201	623,10 Kč		B	12	M20×1,5	20mm	70	50	35	18mm	6	12mm	30	3	20	60	CAD
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.
