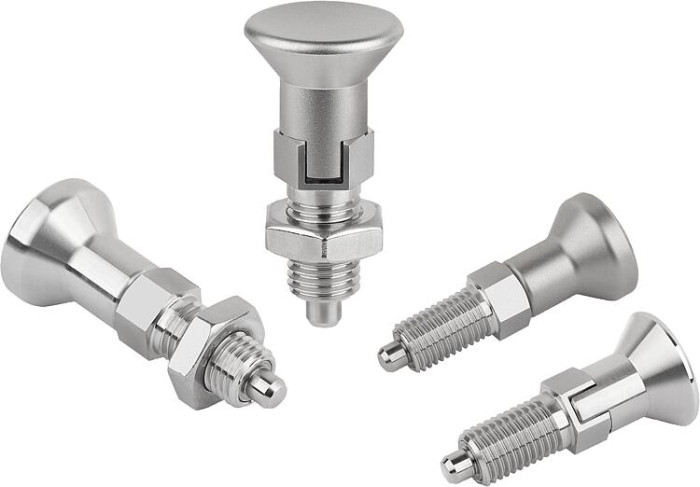

Aretační čepy nerezové

Novinka

Popis produktu

Kód:	K0632
Výrobce:	Kipp
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 1,7m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Aretační čepy nerezové | K0632
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE.

zavřít

Ke stažení

Datový list K0632 Aretační čepy nerezové

Varianty
Technické parametry

Popis výrobku	Aretační čepy se užívají tehdy, je-li třeba zabránit změně aretačního nastavení působením příčných sil. Příkladem je aretace délková a výšková a také aretace polohy ve strojírenství, při výrobě přístrojů, nábytku a při výrobě speciálních vozidel. Teprve po ručním vysunutí čepu je možné nastavit jinou aretační polohu. Má-li se vysunutí provádět po delší době a je přitom třeba zamezit zpětnému zaskočení aretačního kolíku, je nutné použít provedení C nebo provedení D. Použité materiály umožňují univerzální použití až po aplikace s nejvyššími požadavky na odolnost vůči korozi.
Materiál	Nerezové provedení A2: Závitové pouzdro a hřibovitý úchyt 1.4305. Aretační kolík, vytvrzený 1.4034 Aretační kolík, nevytvrzený 1.4305 Tlačná pružina 1.4310 Provedení z nerezové oceli A4: Závitové pouzdro, hřibovitý úchyt a aretační kolík 1.4404. Tlačná pružina 1.4401 nebo 1.4571.
Provedení:	Nerezové provedení A2: závitové pouzdro bez povrchové úpravy. Hřibovitý úchyt, bez povrchové úpravy Aretační kolík, vytvrzený nebo nevytvrzený, broušený a bez povrchové úpravy. Nerezové provedení A4: závitové pouzdro bez povrchové úpravy. Hřibovitý úchyt, bez povrchové úpravy nebo otryskaný Aretační kolík, broušený, chemicky potažen niklem nebo bez povrchové úpravy.
Na vyžádání	Nestandardní provedení.
Příslušenství	Distanční kroužky K0665

Detail zavřít

Zruš filtr
Objednací kód	Základní cena bez DPH	Objednat	Provedení	Materiál základní těleso	Ocelový klíč	Úchytka hřibovitého tvaru	Aretační kolík	D	D1	D2	L	L1	L2	L3	Zdvih S	SW1	SW2	F x 30°	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N	CAD
K0632.001903	459,40 Kč		A	nerezová ocel	1.4034	–	kalená	3	M6×0,75	14	34,5	12	5	10	3,5	8	–	0,8	4,5	10	CAD
K0632.001004	437,60 Kč		A	nerezová ocel	1.4034	–	kalená	4	M8×1	18	43	15	6	13	4	10	–	1	6	12	CAD
K0632.001105	374,80 Kč		A	nerezová ocel	1.4034	–	kalená	5	M10×1	21	50	17	7	15	5	13	–	1,3	5	12	CAD
K0632.001206	442,80 Kč		A	nerezová ocel	1.4034	–	kalená	6	M12×1,5	25	59	20	8	17	6	14	–	1,8	6	14	CAD
K0632.001308	619,80 Kč		A	nerezová ocel	1.4034	–	kalená	8	M16×1,5	33	77	26	10	23	8	19	–	2,3	15	35	CAD
K0632.001410	736,70 Kč		A	nerezová ocel	1.4034	–	kalená	10	M20×1,5	33	83	28	12	25	10	22	–	2,8	15	34	CAD
K0632.001412	1 225,40 Kč		A	nerezová ocel	1.4034	–	kalená	12	M20×1,5	33	87	28	14	25	12	22	–	2,8	15	39	CAD
K0632.001516	1 392,50 Kč		A	nerezová ocel	1.4034	–	kalená	16	M24×2	40	106	32	18	28	16	27	–	3,2	20	46	CAD
K0632.111903	459,40 Kč		A	nerezová ocel	1.4305	–	netvrzeno	3	M6×0,75	14	34,5	12	5	10	3,5	8	–	0,8	4,5	10	CAD
K0632.111004	437,60 Kč		A	nerezová ocel	1.4305	–	netvrzeno	4	M8×1	18	43	15	6	13	4	10	–	1	6	12	CAD
K0632.111105	374,80 Kč		A	nerezová ocel	1.4305	–	netvrzeno	5	M10×1	21	50	17	7	15	5	13	–	1,3	5	12	CAD
K0632.111206	442,80 Kč		A	nerezová ocel	1.4305	–	netvrzeno	6	M12×1,5	25	59	20	8	17	6	14	–	1,8	6	14	CAD
K0632.111308	619,80 Kč		A	nerezová ocel	1.4305	–	netvrzeno	8	M16×1,5	33	77	26	10	23	8	19	–	2,3	15	35	CAD
K0632.111410	736,70 Kč		A	nerezová ocel	1.4305	–	netvrzeno	10	M20×1,5	33	83	28	12	25	10	22	–	2,8	15	34	CAD
K0632.111412	1 225,40 Kč		A	nerezová ocel	1.4305	–	netvrzeno	12	M20×1,5	33	87	28	14	25	12	22	–	2,8	15	39	CAD
Objednací kód	Základní cena bez DPH	Objednat	Provedení	Materiál základní těleso	Ocelový klíč	Úchytka hřibovitého tvaru	Aretační kolík	D	D1	D2	L	L1	L2	L3	Zdvih S	SW1	SW2	F x 30°	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N	CAD
K0632.111516	1 392,50 Kč		A	nerezová ocel	1.4305	–	netvrzeno	16	M24×2	40	106	32	18	28	16	27	–	3,2	20	46	CAD
K0632.061903	597,10 Kč		A	nerezová ocel	1.4404	bez povrchové úpravy	potaženo niklem	3	M6×0,75	14	34,5	12	5	10	3,5	8	–	0,8	3	6,5	3D
K0632.061004	569,00 Kč		A	nerezová ocel	1.4404	bez povrchové úpravy	potaženo niklem	4	M8×1	18	43	15	6	13	4	10	–	1	7	15,5	3D
K0632.061105	487,30 Kč		A	nerezová ocel	1.4404	bez povrchové úpravy	potaženo niklem	5	M10×1	21	50	17	7	15	5	13	–	1,3	4	12,5	3D
K0632.061206	575,50 Kč		A	nerezová ocel	1.4404	bez povrchové úpravy	potaženo niklem	6	M12×1,5	25	59	20	8	17	6	14	–	1,8	7	14,5	3D
K0632.061308	805,50 Kč		A	nerezová ocel	1.4404	bez povrchové úpravy	potaženo niklem	8	M16×1,5	33	77	26	10	23	8	19	–	2,3	15	35	3D
K0632.061410	884,20 Kč		A	nerezová ocel	1.4404	bez povrchové úpravy	potaženo niklem	10	M20×1,5	33	83	28	12	25	10	22	–	2,8	15	30	3D
K0632.061412	1 286,80 Kč		A	nerezová ocel	1.4404	bez povrchové úpravy	potaženo niklem	12	M20×1,5	33	87	28	14	25	12	22	–	2,8	15	39	3D
K0632.061516	1 531,90 Kč		A	nerezová ocel	1.4404	bez povrchové úpravy	potaženo niklem	16	M24×2	40	106	32	18	28	16	27	–	3,2	20	40	3D
K0632.171903	597,10 Kč		A	nerezová ocel	1.4404	bez povrchové úpravy	bez povrchové úpravy	3	M6×0,75	14	34,5	12	5	10	3,5	8	–	0,8	3	6,5	3D
K0632.171004	569,00 Kč		A	nerezová ocel	1.4404	bez povrchové úpravy	bez povrchové úpravy	4	M8×1	18	43	15	6	13	4	10	–	1	7	15,5	3D
K0632.171105	487,30 Kč		A	nerezová ocel	1.4404	bez povrchové úpravy	bez povrchové úpravy	5	M10×1	21	50	17	7	15	5	13	–	1,3	4	12,5	3D
K0632.171206	575,50 Kč		A	nerezová ocel	1.4404	bez povrchové úpravy	bez povrchové úpravy	6	M12×1,5	25	59	20	8	17	6	14	–	1,8	7	14,5	3D
K0632.171308	805,50 Kč		A	nerezová ocel	1.4404	bez povrchové úpravy	bez povrchové úpravy	8	M16×1,5	33	77	26	10	23	8	19	–	2,3	15	35	3D
K0632.171410	884,20 Kč		A	nerezová ocel	1.4404	bez povrchové úpravy	bez povrchové úpravy	10	M20×1,5	33	83	28	12	25	10	22	–	2,8	15	30	3D
Objednací kód	Základní cena bez DPH	Objednat	Provedení	Materiál základní těleso	Ocelový klíč	Úchytka hřibovitého tvaru	Aretační kolík	D	D1	D2	L	L1	L2	L3	Zdvih S	SW1	SW2	F x 30°	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N	CAD
K0632.171412	1 286,80 Kč		A	nerezová ocel	1.4404	bez povrchové úpravy	bez povrchové úpravy	12	M20×1,5	33	87	28	14	25	12	22	–	2,8	15	39	3D
K0632.171516	1 531,90 Kč		A	nerezová ocel	1.4404	bez povrchové úpravy	bez povrchové úpravy	16	M24×2	40	106	32	18	28	16	27	–	3,2	20	40	3D
K0632.0619031	597,10 Kč		A	nerezová ocel	1.4404	pískováno	potaženo niklem	3	M6×0,75	14	34,5	12	5	10	3,5	8	–	0,8	3	6,5	3D
K0632.0610041	569,00 Kč		A	nerezová ocel	1.4404	pískováno	potaženo niklem	4	M8×1	18	43	15	6	13	4	10	–	1	7	15,5	3D
K0632.0611051	487,30 Kč		A	nerezová ocel	1.4404	pískováno	potaženo niklem	5	M10×1	21	50	17	7	15	5	13	–	1,3	4	12,5	3D
K0632.0612061	575,50 Kč		A	nerezová ocel	1.4404	pískováno	potaženo niklem	6	M12×1,5	25	59	20	8	17	6	14	–	1,8	7	14,5	3D
K0632.0613081	805,50 Kč		A	nerezová ocel	1.4404	pískováno	potaženo niklem	8	M16×1,5	33	77	26	10	23	8	19	–	2,3	15	35	3D
K0632.0614101	884,20 Kč		A	nerezová ocel	1.4404	pískováno	potaženo niklem	10	M20×1,5	33	83	28	12	25	10	22	–	2,8	15	30	3D
K0632.0614121	1 286,80 Kč		A	nerezová ocel	1.4404	pískováno	potaženo niklem	12	M20×1,5	33	87	28	14	25	12	22	–	2,8	15	39	3D
K0632.0615161	1 531,90 Kč		A	nerezová ocel	1.4404	pískováno	potaženo niklem	16	M24×2	40	106	32	18	28	16	27	–	3,2	20	40	3D
K0632.1719031	597,10 Kč		A	nerezová ocel	1.4404	pískováno	bez povrchové úpravy	3	M6×0,75	14	34,5	2	5	10	3,5	8	–	0,8	3	6,5	3D
K0632.1710041	569,00 Kč		A	nerezová ocel	1.4404	pískováno	bez povrchové úpravy	4	M8×1	18	43	15	6	13	4	10	–	1	7	15,5	3D
K0632.1711051	487,30 Kč		A	nerezová ocel	1.4404	pískováno	bez povrchové úpravy	5	M10×1	21	50	17	7	15	5	13	–	1,3	4	12,5	3D
K0632.1712061	575,50 Kč		A	nerezová ocel	1.4404	pískováno	bez povrchové úpravy	6	M12×1,5	25	59	20	8	17	6	14	–	1,8	7	14,5	3D
K0632.1713081	805,50 Kč		A	nerezová ocel	1.4404	pískováno	bez povrchové úpravy	8	M16×1,5	33	77	26	10	23	8	19	–	2,3	15	35	3D
Objednací kód	Základní cena bez DPH	Objednat	Provedení	Materiál základní těleso	Ocelový klíč	Úchytka hřibovitého tvaru	Aretační kolík	D	D1	D2	L	L1	L2	L3	Zdvih S	SW1	SW2	F x 30°	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N	CAD
K0632.1714101	884,20 Kč		A	nerezová ocel	1.4404	pískováno	bez povrchové úpravy	10	M20×1,5	33	83	28	12	25	10	22	–	2,8	15	30	3D
K0632.1714121	1 286,80 Kč		A	nerezová ocel	1.4404	pískováno	bez povrchové úpravy	12	M20×1,5	33	87	28	14	25	12	22	–	2,8	15	39	3D
K0632.1715161	1 531,90 Kč		A	nerezová ocel	1.4404	pískováno	bez povrchové úpravy	16	M24×2	40	106	32	18	28	16	27	–	3,2	20	40	3D
K0632.002903	490,90 Kč		B	nerezová ocel	1.4034	–	kalená	3	M6×0,75	14	34,5	12	5	10	3,5	8	10	0,8	4,5	10	CAD
K0632.002004	467,10 Kč		B	nerezová ocel	1.4034	–	kalená	4	M8×1	18	43	15	6	13	4	10	13	1	6	12	CAD
K0632.002105	401,30 Kč		B	nerezová ocel	1.4034	–	kalená	5	M10×1	21	50	17	7	15	5	13	17	1,3	5	12	CAD
K0632.002206	471,20 Kč		B	nerezová ocel	1.4034	–	kalená	6	M12×1,5	25	59	20	8	17	6	14	19	1,8	6	14	CAD
K0632.002308	628,80 Kč		B	nerezová ocel	1.4034	–	kalená	8	M16×1,5	33	77	26	10	23	8	19	24	2,3	15	35	CAD
K0632.002410	808,00 Kč		B	nerezová ocel	1.4034	–	kalená	10	M20×1,5	33	83	28	12	25	10	22	30	2,8	15	34	CAD
K0632.002412	1 268,80 Kč		B	nerezová ocel	1.4034	–	kalená	12	M20×1,5	33	87	28	14	25	12	22	30	2,8	15	39	CAD
K0632.002516	1 442,30 Kč		B	nerezová ocel	1.4034	–	kalená	16	M24×2	40	106	32	18	28	16	27	36	3,2	20	46	CAD
K0632.112903	490,90 Kč		B	nerezová ocel	1.4305	–	netvrzeno	3	M6×0,75	14	34,5	12	5	10	3,5	8	10	0,8	4,5	10	CAD
K0632.112004	467,10 Kč		B	nerezová ocel	1.4305	–	netvrzeno	4	M8×1	18	43	15	6	13	4	10	13	1	6	12	CAD
K0632.112105	401,30 Kč		B	nerezová ocel	1.4305	–	netvrzeno	5	M10×1	21	50	17	7	15	5	13	17	1,3	5	12	CAD
K0632.112206	471,20 Kč		B	nerezová ocel	1.4305	–	netvrzeno	6	M12×1,5	25	59	20	8	17	6	14	19	1,8	6	14	CAD
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.
