Excentrické páky s vnitřním závitem a s vnějším závitem, ocel nebo nerezová ocel

Popis produktu

Kód:	K0005
Výrobce:	Kipp
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 1,7m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Excentrické páky s vnitřním závitem a s vnějším závitem, ocel nebo nerezová ocel | K0005
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE.

zavřít

Ke stažení

Datový list K0005 Excentrické páky s vnitřním závitem a s vnějším závitem, ocel nebo nerezová ocel

Spolupráce Marek.eu s UMPRUM na nové ergonomické pomůcce

Publikováno: 23. 5. 2022

Spolupracovali jsme s Vysokou školou uměleckoprůmyslovou v Praze – UMPRUM na vývoji nové ergonomické pomůcky vyrobené z námi dodávaných komponent. Přečtěte si, jaké díly jsme použili.

Varianty
Technické parametry

Material	Manipulační páka z hliníkového odlitku EN AC-46200. Tlačná podložka z plastu PA 66 GF 35-X vyztuženého skelnými vlákny. Osový čep z nerezové oceli 1.4305. Závrtný šroub a podložka z oceli, třída pevnosti 5.8, nebo z nerezové oceli 1.4305.
Provedení:	Ovládací páka, černě komaxitovaná s jemnou strukturou nebo červená RAL 3003 s jemnou strukturou. Tlačná podložka černá. Osový čep bez povrchové úpravy. Závitové šrouby a podložka, z oceli, modře pasivované nebo z nerezové oceli, bez povrchové úpravy.
Upozornění	Plasty mají tu vlastnost, že při zátěži u nich dochází k tečení (retardaci), což může snižovat upínací sílu.

Detail zavřít

Zruš filtr

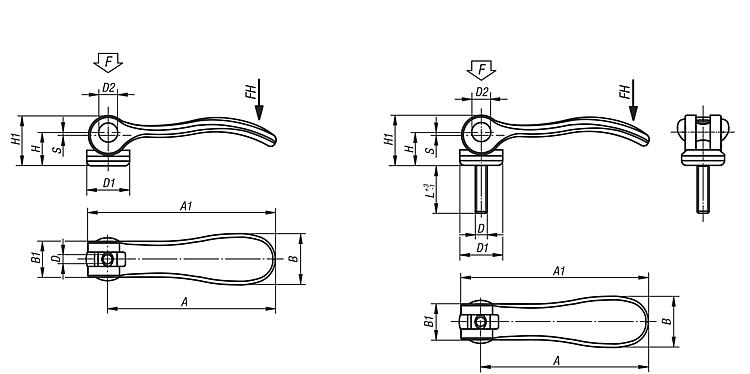

Objednací kód	Základní cena bez DPH	Objednat	Provedení	Material	Barva	D	D1	D2	B	B1	H	H1	A	A1	Zdvih S	L	Upínací síla F (kN)	Ruční síla FH N	CAD

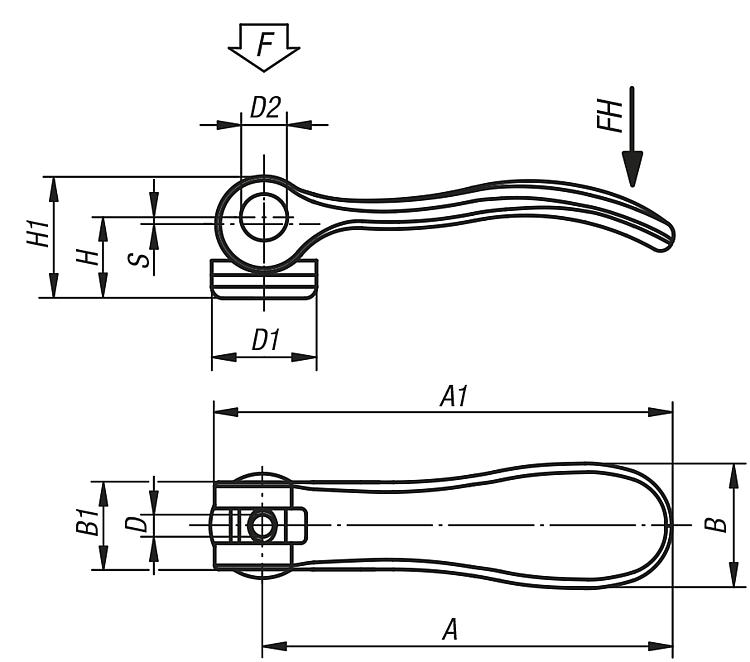

K0005.9501103	166,90 Kč		vnitřní závit	ocel	černá	M3	12	6	14,4	11,5	9	13	36,2	41,7	1		1,5	90	.step
K0005.9501104	166,90 Kč		vnitřní závit	ocel	černá	M4	12	6	14,4	11,5	9	13	36,2	41,7	1		1,5	90	.step
K0005.0501104	175,40 Kč		vnitřní závit	ocel	černá	M4	15,4	8	18	13	11,2	17	52,3	59,1	1		2,5	100	.step
K0005.0501105	175,40 Kč		vnitřní závit	ocel	černá	M5	15,4	8	18	13	11,2	17	52,3	59,1	1		2,5	100	.step
K0005.1501105	184,90 Kč		vnitřní závit	ocel	černá	M5	18,1	9	21,5	15	14,5	22	70,4	79,2	1,2		4	120	.step
K0005.1501106	184,90 Kč		vnitřní závit	ocel	černá	M6	18,1	9	21,5	15	14,5	22	70,4	79,2	1,2		4	120	.step
K0005.2501108	201,90 Kč		vnitřní závit	ocel	černá	M8	27,1	11	33,3	24	18	28,5	96	108	1,5		8	350	.step
K0005.9511103	237,60 Kč		vnitřní závit	nerezová ocel	černá	M3	12	6	14,4	11,5	9	13	36,2	41,7	1		1,5	90	.step
K0005.9511104	237,60 Kč		vnitřní závit	nerezová ocel	černá	M4	12	6	14,4	11,5	9	13	36,2	41,7	1		1,5	90	.step
K0005.0511104	250,20 Kč		vnitřní závit	nerezová ocel	černá	M4	15,4	8	18	13	11,2	17	52,3	59,1	1		2,5	100	.step
K0005.0511105	250,20 Kč		vnitřní závit	nerezová ocel	černá	M5	15,4	8	18	13	11,2	17	52,3	59,1	1		2,5	100	.step
K0005.1511105	264,40 Kč		vnitřní závit	nerezová ocel	černá	M5	18,1	9	21,5	15	14,5	22	70,4	79,2	1,2		4	120	.step
K0005.1511106	264,40 Kč		vnitřní závit	nerezová ocel	černá	M6	18,1	9	21,5	15	14,5	22	70,4	79,2	1,2		4	120	.step
K0005.2511108	289,30 Kč		vnitřní závit	nerezová ocel	černá	M8	27,1	11	33,3	24	18	28,5	96	108	1,5		8	350	.step
K0005.9501403	166,90 Kč		vnitřní závit	ocel	rubínově červená RAL 3003	M3	12	6	14,4	11,5	9	13	36,2	41,7	1		1,5	90	.step
Objednací kód	Základní cena bez DPH	Objednat	Provedení	Material	Barva	D	D1	D2	B	B1	H	H1	A	A1	Zdvih S	L	Upínací síla F (kN)	Ruční síla FH N	CAD
K0005.9501404	166,90 Kč		vnitřní závit	ocel	rubínově červená RAL 3003	M4	12	6	14,4	11,5	9	13	36,2	41,7	1		1,5	90	.step
K0005.0501404	175,40 Kč		vnitřní závit	ocel	rubínově červená RAL 3003	M4	15,4	8	18	13	11,2	17	52,3	59,1	1		2,5	100	.step
K0005.0501405	175,40 Kč		vnitřní závit	ocel	rubínově červená RAL 3003	M5	15,4	8	18	13	11,2	17	52,3	59,1	1		2,5	100	.step
K0005.1501405	184,90 Kč		vnitřní závit	ocel	rubínově červená RAL 3003	M5	18,1	9	21,5	15	14,5	22	70,4	79,2	1,2		4	120	.step
K0005.1501406	184,90 Kč		vnitřní závit	ocel	rubínově červená RAL 3003	M6	18,1	9	21,5	15	14,5	22	70,4	79,2	1,2		4	120	.step
K0005.2501408	201,90 Kč		vnitřní závit	ocel	rubínově červená RAL 3003	M8	27,1	11	33,3	24	18	28,5	96	108	1,5		8	350	.step
K0005.9511403	237,60 Kč		vnitřní závit	nerezová ocel	rubínově červená RAL 3003	M3	12	6	14,4	11,5	9	13	36,2	41,7	1		1,5	90	.step
K0005.9511404	237,60 Kč		vnitřní závit	nerezová ocel	rubínově červená RAL 3003	M4	12	6	14,4	11,5	9	13	36,2	41,7	1		1,5	90	.step
K0005.0511404	250,20 Kč		vnitřní závit	nerezová ocel	rubínově červená RAL 3003	M4	15,4	8	18	13	11,2	17	52,3	59,1	1		2,5	100	.step
K0005.0511405	250,20 Kč		vnitřní závit	nerezová ocel	rubínově červená RAL 3003	M5	15,4	8	18	13	11,2	17	52,3	59,1	1		2,5	100	.step
K0005.1511405	264,40 Kč		vnitřní závit	nerezová ocel	rubínově červená RAL 3003	M5	18,1	9	21,5	15	14,5	22	70,4	79,2	1,2		4	120	.step
K0005.1511406	264,40 Kč		vnitřní závit	nerezová ocel	rubínově červená RAL 3003	M6	18,1	9	21,5	15	14,5	22	70,4	79,2	1,2		4	120	.step
K0005.2511408	289,30 Kč		vnitřní závit	nerezová ocel	rubínově červená RAL 3003	M8	27,1	11	33,3	24	18	28,5	96	108	1,5		8	350	.step

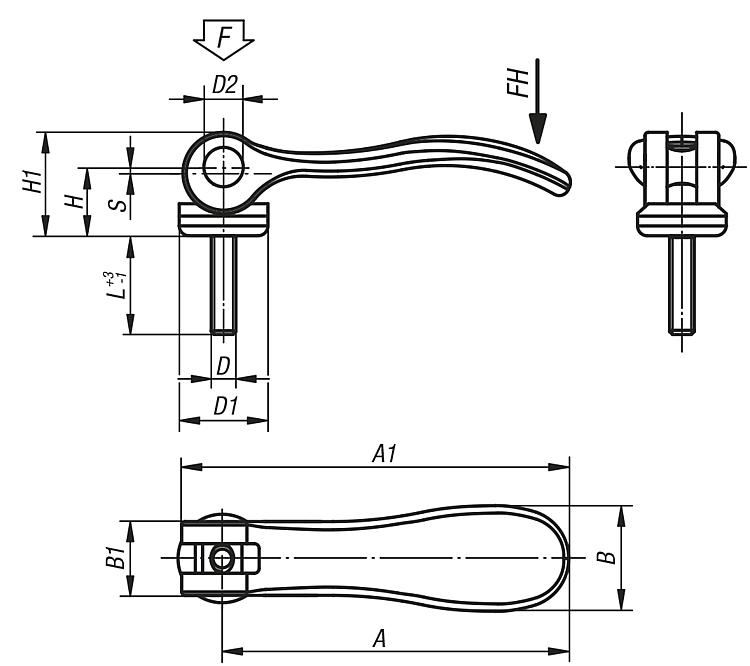

K0005.9501103X10	176,50 Kč		vnější závit	ocel	černá	M3	12	6	14,4	11,5	9	13	36,2	41,7	1	10	1,5	90	CAD
K0005.9501103X15	176,50 Kč		vnější závit	ocel	černá	M3	12	6	14,4	11,5	9	13	36,2	41,7	1	15	1,5	90	CAD
Objednací kód	Základní cena bez DPH	Objednat	Provedení	Material	Barva	D	D1	D2	B	B1	H	H1	A	A1	Zdvih S	L	Upínací síla F (kN)	Ruční síla FH N	CAD
K0005.9501103X30	176,50 Kč		vnější závit	ocel	černá	M3	12	6	14,4	11,5	9	13	36,2	41,7	1	30	1,5	90	CAD
K0005.9501104X10	176,50 Kč		vnější závit	ocel	černá	M4	12	6	14,4	11,5	9	13	36,2	41,7	1	10	1,5	90	CAD
K0005.9501104X15	176,50 Kč		vnější závit	ocel	černá	M4	12	6	14,4	11,5	9	13	36,2	41,7	1	15	1,5	90	CAD
K0005.9501104X30	176,50 Kč		vnější závit	ocel	černá	M4	12	6	14,4	11,5	9	13	36,2	41,7	1	30	1,5	90	CAD
K0005.0501104X15	186,00 Kč		vnější závit	ocel	černá	M4	15,4	8	18	13	11,2	17	52,3	59,1	1	15	2,5	100	CAD
K0005.0501104X20	186,00 Kč		vnější závit	ocel	černá	M4	15,4	8	18/	13	11,2	17	52,3	59,1	1	20	2,5	100	CAD
K0005.0501104X30	186,00 Kč		vnější závit	ocel	černá	M4	15,4	8	18	13	11,2	17	52,3	59,1	1	30	2,5	100	CAD
K0005.0501105X20	186,00 Kč		vnější závit	ocel	černá	M5	15,4	8	18	13	11,2	17	52,3	59,1	1	20	2,5	100	CAD
K0005.0501105X30	186,00 Kč		vnější závit	ocel	černá	M5	15,4	8	18	13	11,2	17	52,3	59,1	1	30	2,5	100	CAD
K0005.0501105X40	199,10 Kč		vnější závit	ocel	černá	M5	15,4	8	18	13	11,2	17	52,3	59,1	1	40	2,5	100	CAD
K0005.0501105X50	199,10 Kč		vnější závit	ocel	černá	M5	15,4	8	18	13	11,2	17	52,3	59,1	1	50	2,5	100	CAD
K0005.1501105X20	197,20 Kč		vnější závit	ocel	černá	M5	18,1	9	21,5	15	14,5	22	70,4	79,2	1,2	20	4	120	CAD
K0005.1501105X30	197,20 Kč		vnější závit	ocel	černá	M5	18,1	9	21,5	15	14,5	22	70,4	79,2	1,2	30	4	120	CAD
K0005.1501105X40	209,80 Kč		vnější závit	ocel	černá	M5	18,1	9	21,5	15	14,5	22	70,4	79,2	1,2	40	4	120	CAD
K0005.1501105X50	209,80 Kč		vnější závit	ocel	černá	M5	18,1	9	21,5	15	14,5	22	70,4	79,2	1,2	50	4	120	CAD
Objednací kód	Základní cena bez DPH	Objednat	Provedení	Material	Barva	D	D1	D2	B	B1	H	H1	A	A1	Zdvih S	L	Upínací síla F (kN)	Ruční síla FH N	CAD
K0005.1501106X20	197,20 Kč		vnější závit	ocel	černá	M6	18,1	9	21,5	15	14,5	22	70,4	79,2	1,2	20	4	120	CAD
K0005.1501106X30	197,20 Kč		vnější závit	ocel	černá	M6	18,1	9	21,5	15	14,5	22	70,4	79,2	1,2	30	4	120	CAD
K0005.1501106X40	209,80 Kč		vnější závit	ocel	černá	M6	18,1	9	21,5	15	14,5	22	70,4	79,2	1,2	40	4	120	CAD
K0005.1501106X50	209,80 Kč		vnější závit	ocel	černá	M6	18,1	9	21,5	15	14,5	22	70,4	79,2	1,2	50	4	120	CAD
K0005.2501108X25	216,60 Kč		vnější závit	ocel	černá	M8	27,1	11	33,3	24	18	28,5	96	108	1,5	25	8	350	CAD
K0005.2501108X30	216,60 Kč		vnější závit	ocel	černá	M8	27,1	11	33,3	24	18	28,5	96	108	1,5	30	8	350	CAD
K0005.2501108X40	231,90 Kč		vnější závit	ocel	černá	M8	27,1	11	33,3	24	18	28,5	96	108	1,5	40	8	350	CAD
K0005.2501108X50	231,90 Kč		vnější závit	ocel	černá	M8	27,1	11	33,3	24	18	28,5	96	108	1,5	50	8	350	CAD
K0005.2501110X25	216,60 Kč		vnější závit	ocel	černá	M10	27,1	11	33,3	24	18	28,5	96	108	1,5	25	8	350	CAD
K0005.2501110X30	216,60 Kč		vnější závit	ocel	černá	M10	27,1	11	33,3	24	18	28,5	96	108	1,5	30	8	350	CAD
K0005.2501110X40	231,90 Kč		vnější závit	ocel	černá	M10	27,1	11	33,3	24	18	28,5	96	108	1,5	40	8	350	CAD
K0005.2501110X50	231,90 Kč		vnější závit	ocel	černá	M10	27,1	11	33,3	24	18	28,5	96	108	1,5	50	8	350	CAD
K0005.9511103X10	253,20 Kč		vnější závit	nerezová ocel	černá	M3	12	6	14,4	11,5	9	13	36,2	41,7	1	10	1,5	90	CAD
K0005.9511103X15	253,20 Kč		vnější závit	nerezová ocel	černá	M3	12	6	14,4	11,5	9	13	36,2	41,7	1	15	1,5	90	CAD
K0005.9511103X30	253,20 Kč		vnější závit	nerezová ocel	černá	M3	12	6	14,4	11,5	9	13	36,2	41,7	1	30	1,5	90	CAD
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.
