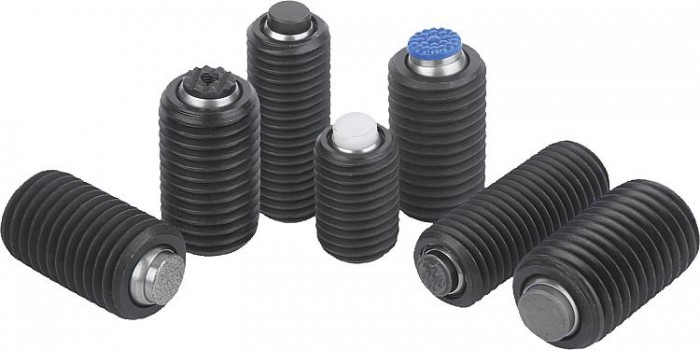

Výkyvné opěrky přestavitelné s O-kroužkem, vyměnitelnými vložkami avnitřním šestihranem

Popis produktu

Kód:	K0291
Výrobce:	Kipp
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 1,7m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Výkyvné opěrky přestavitelné s O-kroužkem, vyměnitelnými vložkami avnitřním šestihranem | K0291
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE.

zavřít

Ke stažení

Datový list K0291 Výkyvné opěrky přestavitelné s O-kroužkem, vyměnitelnými vložkami avnitřním šestihranem

Varianty
Technické parametry

Material	Těleso: ze zušlechtěné oceli. Kulička: nerezavějící a kyselinovzdorná ocel. Vložka: Provedení C, F, M z nástrojové oceli. Provedení K POM. Provedení E z nerezové oceli. Provedení O z nerezové oceli s diamantovým povrchem. Provedení P z nerezové oceli s polyuretanovým povrchem.
Provedení:	Těleso zušlechtěné a brynýrované. Kulička kalená a bez povrchové úpravy. Vložka: Provedení C, F kaleno a brynýrováno. Provedení M s rýhováním z tvrdokovu, brynýrováno. Provedení K v bílé barvě. Provedení E kaleno, bez povrchové úpravy. Provedení O diamantový povrch srovnatelný s brusnou zrnitostí 100. Provedení P polyuretanový povrch o tvrdosti 60° Shore.
Přednosti	Vysoká hospodárnost díky možnosti výměny vložek. Vestavěný O-kroužek drží kuličku a zabraňuje vniknutí nečistot a nežádoucích částeček. Tím je zajištěn hladký pohyb kuličky.
Upozornění	Výkyvné opěrky je možné využít k podpírání a upínání neobrobených i obrobených dílů. Své využití nalézají jako zarážky, opěrky a tlačné prvky při výrobě nástrojů a přípravků. Kulička může být lehkým tlakem na vnitřní šroub vysunuta z korpusu. Kulička je jištěna proti protočení.

Detail zavřít

Zruš filtr
Objednací kód	Základní cena bez DPH	Objednat	Provedení	D1	d2	D3	L1	L3	SW1	Ø kuličky	Zatížitelnost max. kN (jen při statickém zatížení)	CAD
K0291.120X030	1 937,80 Kč		C	M20	10mm		30	10	10	13	37	CAD
K0291.120X050	1 968,10 Kč		C	M20	10mm		50	10	10	13	37	CAD
K0291.120X070	2 048,10 Kč		C	M20	10mm		70	10	10	13	37	CAD
K0291.124X040	2 391,80 Kč		C	M24	12mm		40	10	10	15	55	CAD
K0291.124X080	2 540,90 Kč		C	M24	12mm		80	10	10	15	55	CAD
K0291.220X030	1 922,70 Kč		E	M20	10mm		30	10	10	13	37	CAD
K0291.220X050	1 949,00 Kč		E	M20	10mm		50	10	10	13	37	CAD
K0291.220X070	2 080,90 Kč		E	M20	10mm		70	10	10	13	37	CAD
K0291.224X040	2 430,30 Kč		E	M24	12mm		40	10	10	15	55	CAD
K0291.224X080	2 579,70 Kč		E	M24	12mm		80	10	10	15	55	CAD
K0291.320X030	2 201,90 Kč		F	M20	10mm		30	10	10	13	37	CAD
K0291.320X050	2 231,70 Kč		F	M20	10mm		50	10	10	13	37	CAD
K0291.320X070	2 311,20 Kč		F	M20	10mm		70	10	10	13	37	CAD
K0291.324X040	2 652,30 Kč		F	M24	12mm		40	10	10	15	55	CAD
K0291.324X080	2 802,30 Kč		F	M24	12mm		80	10	10	15	55	CAD
Objednací kód	Základní cena bez DPH	Objednat	Provedení	D1	d2	D3	L1	L3	SW1	Ø kuličky	Zatížitelnost max. kN (jen při statickém zatížení)	CAD
K0291.720X030	1 924,90 Kč		K	M20	10mm		30	10	10	13	4	CAD
K0291.720X050	1 954,70 Kč		K	M20	10mm		50	10	10	13	4	CAD
K0291.720X070	2 034,50 Kč		K	M20	10mm		70	10	10	13	4	CAD
K0291.724X040	2 379,50 Kč		K	M24	12mm		40	10	10	15	7	CAD
K0291.724X080	2 529,40 Kč		K	M24	12mm		80	10	10	15	7	CAD
K0291.920X030	2 208,70 Kč		M	M20	10mm	7,9	30	10	10	13	37	CAD
K0291.920X050	2 238,00 Kč		M	M20	10mm	7,9	50	10	10	13	37	CAD
K0291.920X070	2 318,50 Kč		M	M20	10mm	7,9	70	10	10	13	37	CAD
K0291.924X040	2 657,30 Kč		M	M24	12mm	9,5	40	10	10	15	55	CAD
K0291.924X080	2 807,50 Kč		M	M24	12mm	9,5	80	10	10	15	55	CAD
K0291.520X030	2 011,00 Kč		O	M20	10mm		30	10	10	13	37	CAD
K0291.520X050	2 038,30 Kč		O	M20	10mm		50	10	10	13	37	CAD
K0291.520X070	2 169,10 Kč		O	M20	10mm		70	10	10	13	37	CAD
K0291.524X040	2 551,30 Kč		O	M24	12mm		40	10	10	15	55	CAD
K0291.524X080	2 700,10 Kč		O	M24	12mm		80	10	10	15	55	CAD
Objednací kód	Základní cena bez DPH	Objednat	Provedení	D1	d2	D3	L1	L3	SW1	Ø kuličky	Zatížitelnost max. kN (jen při statickém zatížení)	CAD
K0291.620X030	2 004,70 Kč		P	M20	10mm	10	30	12	10	13	37	CAD
K0291.620X050	2 030,60 Kč		P	M20	10mm	10	50	12	10	13	37	CAD
K0291.620X070	2 162,80 Kč		P	M20	10mm	10	70	12	10	13	37	CAD
K0291.624X040	2 528,60 Kč		P	M24	12mm	13	40	12	10	15	55	CAD
K0291.624X080	2 677,50 Kč		P	M24	12mm	13	80	12	10	15	55	CAD
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.
