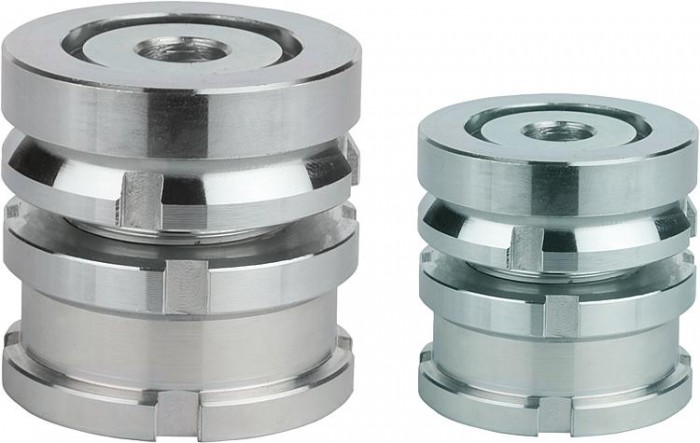

Šrouby s přestavitelnou výškou s kulovou vyrovnávací podložkou a kontramaticí

Popis produktu

Kód:	K0115
Výrobce:	Kipp
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 1,7m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Šrouby s přestavitelnou výškou s kulovou vyrovnávací podložkou a kontramaticí | K0115
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE.

zavřít

Ke stažení

Přehrát video

Datový list K0115 Šrouby s přestavitelnou výškou s kulovou vyrovnávací podložkou a kontramaticí

Material	Standardní provedení 1.7225, nerezové provedení 1.4305.
Provedení:	Standardní provedení galvanicky zinkováno, modře pasivovávno. Nerezové provedení bez povrchové úpravy.
Příslušenství	Kulové vyrovnávací podložky K0691

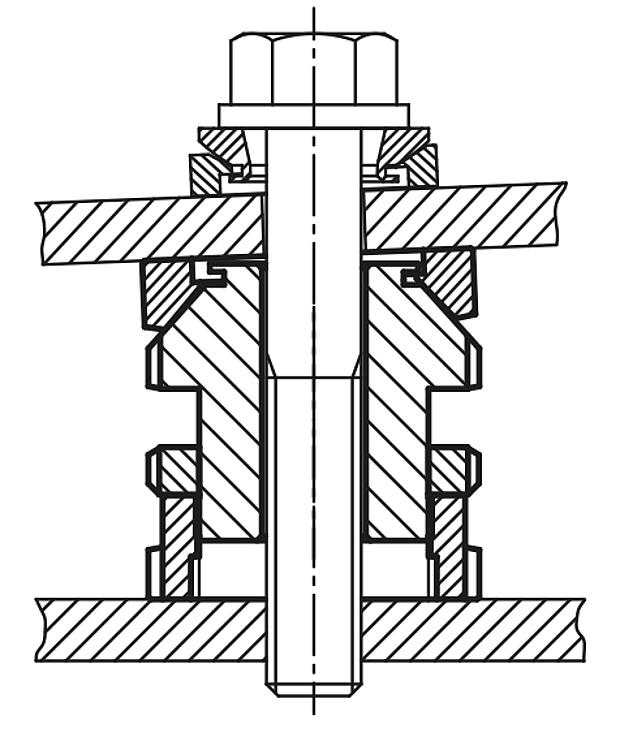

Upozornění	Šrouby s přestavitelnou výškou s kulovou vyrovnávací podložkou a kontramaticí se používají tam, kde se jedná o ustavení a vyrovnání motorů, agregátů, hnacích prvků a výrobních linek. Kulové vyrovnávací podložky umožňují přesné uložení při montáži šikmých opěrných ploch až do úhlu náklonu cca 4°. Kontramatice přitom slouží k zajištění předepsaného nastavení.

Detail zavřít

Zruš filtr

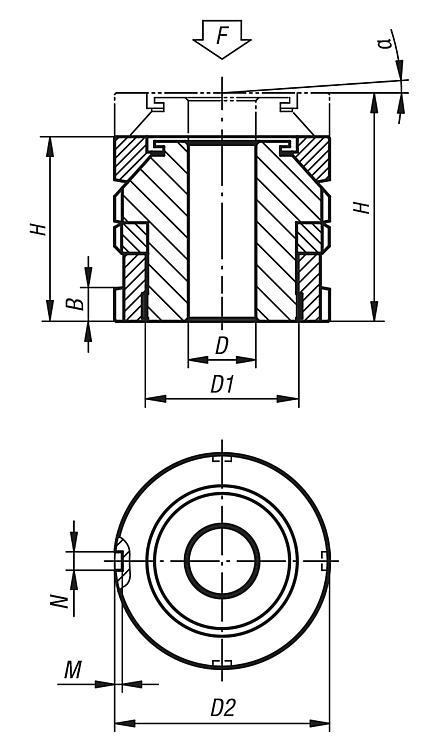

Objednací kód	Základní cena bez DPH	Objednat	Materiál základní těleso	D	pro šroub	D1	d2	H min.	H max.	B	Drážka	M	α	F kN	CAD
K0115.0406	1 665,20 Kč		Zušlechtěná ocel	6,6	M6	M15×1	25mm	27	31	5mm	4	2	4°	40	.step
K0115.0506	1 706,40 Kč		Zušlechtěná ocel	6,6	M6	M20×1	32mm	32	37	6mm	4	2	4°	65	.step
K0115.0508	1 706,40 Kč		Zušlechtěná ocel	9	M8	M20×1	32mm	32	37	6mm	4	2	4°	65	.step
K0115.0510	1 706,40 Kč		Zušlechtěná ocel	11	M10	M20×1	32mm	32	37	6mm	4	2	4°	65	.step
K0115.0710	1 874,70 Kč		Zušlechtěná ocel	11	M10	M30×1,5	45mm	41	48	7mm	5	2	4°	120	.step
K0115.0712	1 874,70 Kč		Zušlechtěná ocel	13,5	M12	M30×1,5	45mm	41	48	7mm	5	2	4°	120	.step
K0115.0716	1 874,70 Kč		Zušlechtěná ocel	17,5	M16	M30×1,5	45mm	41	48	7mm	5	2	4°	120	.step
K0115.0916	2 566,80 Kč		Zušlechtěná ocel	17,5	M16	M40×1,5	58mm	53	62	9mm	6	2,5	4°	210	.step
K0115.0920	2 566,80 Kč		Zušlechtěná ocel	22	M20	M40×1,5	58mm	53	62	9mm	6	2,5	4°	210	.step
K0115.0924	2 566,80 Kč		Zušlechtěná ocel	26	M24	M40×1,5	58mm	53	62	9mm	6	2,5	4°	210	.step
K0115.1020	3 378,40 Kč		Zušlechtěná ocel	22	M20	M50×1,5	70mm	61	71	11mm	6	2,5	4°	330	.step
K0115.1024	3 378,40 Kč		Zušlechtěná ocel	26	M24	M50×1,5	70mm	61	71	11mm	6	2,5	4°	330	.step
K0115.1030	3 378,40 Kč		Zušlechtěná ocel	33	M30	M50×1,5	70mm	61	71	11mm	6	2,5	4°	330	.step
K0115.1224	4 113,50 Kč		Zušlechtěná ocel	26	M24	M60×2	80mm	67	79	11mm	7	3	4°	495	.step
K0115.1230	4 113,50 Kč		Zušlechtěná ocel	33	M30	M60×2	80mm	67	79	11mm	7	3	4°	495	.step
Objednací kód	Základní cena bez DPH	Objednat	Materiál základní těleso	D	pro šroub	D1	d2	H min.	H max.	B	Drážka	M	α	F kN	CAD
K0115.04061	2 291,50 Kč		Nerezová ocel	6,6	M6	M15×1	25mm	27	31	5mm	4	2	4°	27,1	.step
K0115.05061	2 372,60 Kč		Nerezová ocel	6,6	M6	M20×1	32mm	32	37	6mm	4	2	4°	43,4	.step
K0115.05081	2 372,60 Kč		Nerezová ocel	9	M8	M20×1	32mm	32	37	6mm	4	2	4°	43,4	.step
K0115.05101	2 372,60 Kč		Nerezová ocel	11	M10	M20×1	32mm	32	37	6mm	4	2	4°	43,4	.step
K0115.07101	2 581,30 Kč		Nerezová ocel	11	M10	M30×1,5	45mm	41	48	7mm	5	2	4°	84	.step
K0115.07121	2 581,30 Kč		Nerezová ocel	13,5	M12	M30×1,5	45mm	41	48	7mm	5	2	4°	84	.step
K0115.07161	2 581,30 Kč		Nerezová ocel	17,5	M16	M30×1,5	45mm	41	48	7mm	5	2	4°	84	.step
K0115.09161	4 058,60 Kč		Nerezová ocel	17,5	M16	M40×1,5	58mm	53	62	9mm	6	2,5	4°	148	.step
K0115.09201	4 058,60 Kč		Nerezová ocel	22	M20	M40×1,5	58mm	53	62	9mm	6	2,5	4°	148	.step
K0115.09241	4 058,60 Kč		Nerezová ocel	26	M24	M40×1,5	58mm	53	62	9mm	6	2,5	4°	148	.step
K0115.10201	6 036,70 Kč		Nerezová ocel	22	M20	M50×1,5	70mm	61	71	11mm	6	2,5	4°	225	.step
K0115.10241	6 036,70 Kč		Nerezová ocel	26	M24	M50×1,5	70mm	61	71	11mm	6	2,5	4°	225	.step
K0115.10301	6 036,70 Kč		Nerezová ocel	33	M30	M50×1,5	70mm	61	71	11mm	6	2,5	4°	225	.step
K0115.12241	6 842,00 Kč		Nerezová ocel	26	M24	M60×2	80mm	67	79	11mm	7	3	4°	323	.step
K0115.12301	6 842,00 Kč		Nerezová ocel	33	M30	M60×2	80mm	67	79	11mm	7	3	4°	323	.step
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.
