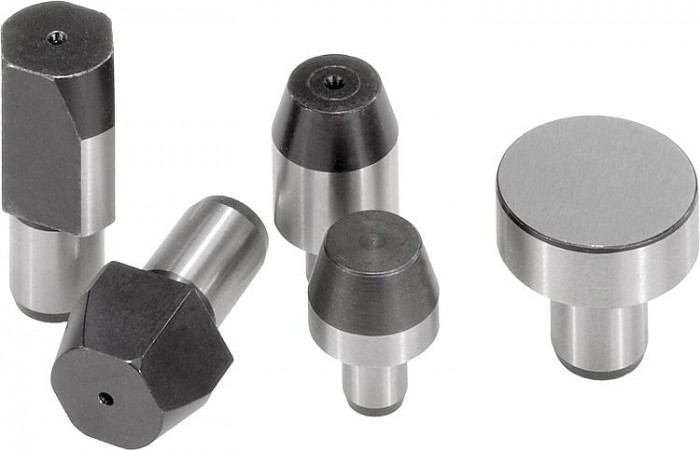

Středící a opěrné čepy DIN 6321 (vydání 1973)

Popis produktu

Kód:	K0293
Výrobce:	Kipp
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 1,7m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Středící a opěrné čepy DIN 6321 (vydání 1973) | K0293
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE.

zavřít

Ke stažení

Datový list K0293 Středící a opěrné čepy DIN 6321 (vydání 1973)

Varianty
Technické parametry

Material	Nástrojová ocel.
Odkaz na výkres	Provedení A: opěrné čepy Provedení B: středicí čepy, válcové Provedení C: středicí čepy, zploštelé Ostatní rozměry a údaje odpovídají provedení A.
Provedení:	Tvrzeno a broušeno.
Upozornění	Opěrné čepy provedení A slouží jako podpěry pro zařízení a opěrky obrobků. Středící čepy provedení B slouží k ustavení obrobků do příslušných zalícovaných otvorů. U provedení C se zkosenými stěnami je možné překlenutí tolerančních hodnot u vzdálenosti mezi otvory; toto provedení dále umožňuje upevnit ustavovaný díl jen v jednom směru. Provedení A a B lze použít také jako tvrzené dorazy a jako nožky pro přípravky. Podobné čepy viz K0352, K0353, K0354 a K0355.

Detail zavřít

Zruš filtr
Objednací kód	Základní cena bez DPH	Objednat	Provedení	Provedení 1	d1	L1	d2	L2	L3	T	L4	B	CAD
K0293.106	118,10 Kč		bez centrálního otvoru	A	6mm	5	4mm	6	1,2	0,02			CAD
K0293.110	133,40 Kč		bez centrálního otvoru	A	10mm	6	6mm	9	1,6	0,02			CAD
K0293.116	172,00 Kč		bez centrálního otvoru	A	16mm	8	8mm	12	2	0,04			CAD
K0293.125	256,90 Kč		bez centrálního otvoru	A	25mm	10	12mm	18	2,5	0,04			CAD
K0293.206	181,80 Kč		krátký	B	6mm	7	4mm	6	1,2	0,02	4		CAD
K0293.208	188,80 Kč		krátký	B	8mm	10	6mm	9	1,6	0,02	6		CAD
K0293.210	195,30 Kč		krátký	B	10mm	10	6mm	9	1,6	0,02	6		CAD
K0293.212	209,50 Kč		krátký	B	12mm	10	6mm	9	1,6	0,02	6		CAD
K0293.216	249,20 Kč		krátký	B	16mm	13	8mm	12	2	0,04	8		CAD
K0293.220	316,70 Kč		krátký	B	20mm	15	12mm	18	2	0,04	9		CAD
K0293.225	342,30 Kč		krátký	B	25mm	15	12mm	18	2,5	0,04	9		CAD
K0293.306	184,40 Kč		dlouhý	B	6mm	12	4mm	6	1,2	0,02	4		CAD
K0293.308	192,40 Kč		dlouhý	B	8mm	16	6mm	9	1,6	0,02	6		CAD
K0293.310	200,30 Kč		dlouhý	B	10mm	18	6mm	9	1,6	0,02	6		CAD
K0293.312	216,50 Kč		dlouhý	B	12mm	18	6mm	9	1,6	0,02	6		CAD
Objednací kód	Základní cena bez DPH	Objednat	Provedení	Provedení 1	d1	L1	d2	L2	L3	T	L4	B	CAD
K0293.316	251,00 Kč		dlouhý	B	16mm	22	8mm	12	2	0,04	8		CAD
K0293.320	331,70 Kč		dlouhý	B	20mm	25	12mm	18	2	0,04	9		CAD
K0293.325	379,70 Kč		dlouhý	B	25mm	25	12mm	18	2,5	0,04	9		CAD
K0293.406	203,80 Kč		krátký	C	6mm	7	4mm	6	1,2	0,02	4	1mm	CAD
K0293.408	221,80 Kč		krátký	C	8mm	10	6mm	9	1,6	0,02	6	1,6mm	CAD
K0293.410	262,80 Kč		krátký	C	10mm	10	6mm	9	1,6	0,02	6	2,5mm	CAD
K0293.412	254,80 Kč		krátký	C	12mm	10	6mm	9	1,6	0,02	6	2,5mm	CAD
K0293.416	310,50 Kč		krátký	C	16mm	13	8mm	12	2	0,04	8	3,5mm	CAD
K0293.420	451,60 Kč		krátký	C	20mm	15	12mm	18	2	0,04	9	5mm	CAD
K0293.425	462,80 Kč		krátký	C	25mm	15	12mm	18	2,5	0,04	9	5mm	CAD
K0293.506	207,40 Kč		dlouhý	C	6mm	12	4mm	6	1,2	0,02	4	1mm	CAD
K0293.508	225,90 Kč		dlouhý	C	8mm	16	6mm	9	1,6	0,02	6	1,6mm	CAD
K0293.510	266,30 Kč		dlouhý	C	10mm	18	6mm	9	1,6	0,02	6	2,5mm	CAD
K0293.512	285,70 Kč		dlouhý	C	12mm	18	6mm	9	1,6	0,02	6	2,5mm	CAD
K0293.516	385,60 Kč		dlouhý	C	16mm	22	8mm	12	2	0,04	8	3,5mm	CAD
Objednací kód	Základní cena bez DPH	Objednat	Provedení	Provedení 1	d1	L1	d2	L2	L3	T	L4	B	CAD
K0293.520	467,20 Kč		dlouhý	C	20mm	25	12mm	18	2	0,04	9	5mm	CAD
K0293.525	525,20 Kč		dlouhý	C	25mm	25	12mm	18	2,5	0,04	9	5mm	CAD
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.
