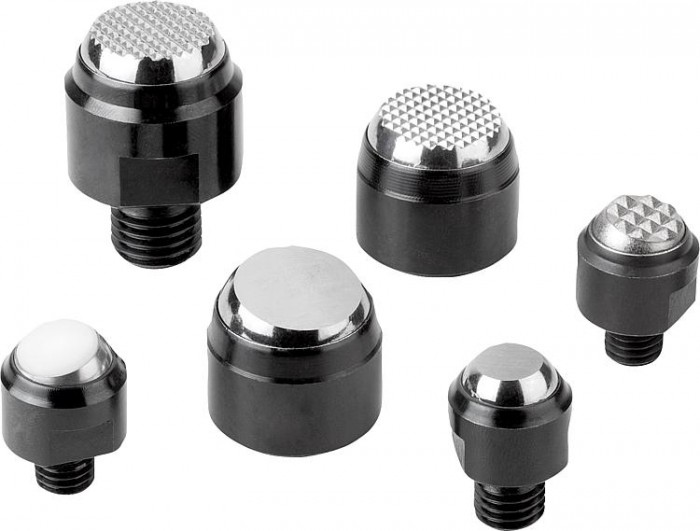

Výkyvné opěrky
Popis produktu
| Kód: | K0282 |
|---|---|
| Výrobce: | Kipp |
| Ceny: | jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže. |
| Termín dodání: | běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací. |
Cenu dopravy zásilek délky nad 1,7m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné upravujeme. |
zavřít
zavřít
Ke stažení
Datový list K0282 Výkyvné opěrky
Detail zavřít
| Objednací kód | Základní cena bez DPH | Objednat | Provedení | d1 | D2 | D3 | D4 | L1 | L | L2 | Ø kuličky | SW | Montážní otvor | Zatížitelnost max. kN (jen při statickém zatížení) | CAD |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| K0282.108 | 665,10 Kč | C | 13mm | M8 | 7,2 | 13 | 8 | 10 | 11 | 10 | |||||
| K0282.110 | 948,70 Kč | C | 20mm | M10 | 10,5 | 18 | 10 | 16 | 17 | 25 | |||||
| K0282.112 | 948,70 Kč | C | 20mm | M12 | 10,5 | 18 | 12 | 16 | 17 | 25 | |||||
| K0282.116 | 1 182,80 Kč | C | 30mm | M16 | 20 | 27 | 16 | 25 | 27 | 90 | |||||
| K0282.120 | 4 188,00 Kč | C | 50mm | M20 | 34,5 | 35 | 20 | 40 | 41 | 165 | |||||
| K0282.208 | 923,50 Kč | D | 13mm | M8 | 7,9 | 13 | 8 | 10 | 11 | 10 | |||||
| K0282.210 | 1 177,60 Kč | D | 20mm | M10 | 12,7 | 18 | 10 | 16 | 17 | 25 | |||||
| K0282.212 | 1 182,50 Kč | D | 20mm | M12 | 12,7 | 18 | 12 | 16 | 17 | 25 | |||||
| K0282.308 | 861,50 Kč | F | 13mm | M8 | 7,2 | 13 | 8 | 10 | 11 | 10 | |||||
| K0282.310 | 1 199,70 Kč | F | 20mm | M10 | 10,5 | 18 | 10 | 16 | 17 | 25 | |||||
| K0282.312 | 1 199,70 Kč | F | 20mm | M12 | 10,5 | 18 | 12 | 16 | 17 | 25 | |||||
| K0282.316 | 1 474,50 Kč | F | 30mm | M16 | 20 | 27 | 16 | 25 | 27 | 90 | |||||
| K0282.320 | 4 652,90 Kč | F | 50mm | M20 | 34,5 | 35 | 20 | 40 | 41 | 165 | |||||
| K0282.908 | 1 213,90 Kč | M | 13mm | M8 | 7,7 | 13,3 | 8 | 10 | 11 | 10 | |||||
| K0282.910 | 1 630,70 Kč | M | 20mm | M10 | 12 | 18 | 10 | 16 | 17 | 25 | |||||
| Objednací kód | Základní cena bez DPH | Objednat | Provedení | d1 | D2 | D3 | D4 | L1 | L | L2 | Ø kuličky | SW | Montážní otvor | Zatížitelnost max. kN (jen při statickém zatížení) | CAD |
| K0282.912 | 1 630,70 Kč | M | 20mm | M12 | 12 | 18 | 12 | 16 | 17 | 25 | |||||
| K0282.403 | 630,40 Kč | G | 12mm | M3 | 7,2 | 3,5 | 11 | 10 | ø 12 H7 × 6 min. | 10* | |||||
| K0282.404 | 874,60 Kč | G | 18mm | M4 | 10,5 | 4,4 | 17 | 16 | ø 18 H7 × 8 min. | 25* | |||||
| K0282.405 | 1 113,90 Kč | G | 28mm | M5 | 20 | 6,3 | 25 | 25 | ø 28 H7 × 13 min. | 90* | |||||
| K0282.503 | 874,60 Kč | H | 12mm | M3 | 7,9 | 3 | 11 | 10 | ø 12 H7 × 6 min. | 10* | |||||
| K0282.504 | 1 160,90 Kč | H | 18mm | M4 | 12,7 | 4 | 17 | 16 | ø 18 H7 × 8 min. | 25* | |||||
| K0282.505 | 1 491,40 Kč | H | 28mm | M5 | 19,05 | 6 | 25 | 25 | ø 28 H7X13 min. | 90* | |||||
| K0282.603 | 826,60 Kč | J | 12mm | M3 | 7,2 | 3,5 | 11 | 10 | ø 12 H7 × 6 min. | 10* | |||||
| K0282.604 | 1 126,20 Kč | J | 18mm | M4 | 10,5 | 4,4 | 17 | 16 | ø 18 H7 × 8 min. | 25* | |||||
| K0282.605 | 1 412,80 Kč | J | 28mm | M5 | 20 | 6,3 | 25 | 25 | ø 28 H7 × 13 min. | 90* | |||||
| K0282.803 | 1 291,20 Kč | K | 12mm | M3 | 7,9 | 3 | 11 | 10 | ø 12 H7 × 6 min. | 10* | |||||
| K0282.804 | 1 605,10 Kč | K | 18mm | M4 | 12,7 | 4 | 17 | 16 | ø 18 H7 × 8 min. | 25* | |||||
| K0282.805 | 1 799,00 Kč | K | 28mm | M5 | 19,05 | 6 | 25 | 25 | ø 28 H7X13 min. | 90* | |||||
| Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku. | |||||||||||||||
