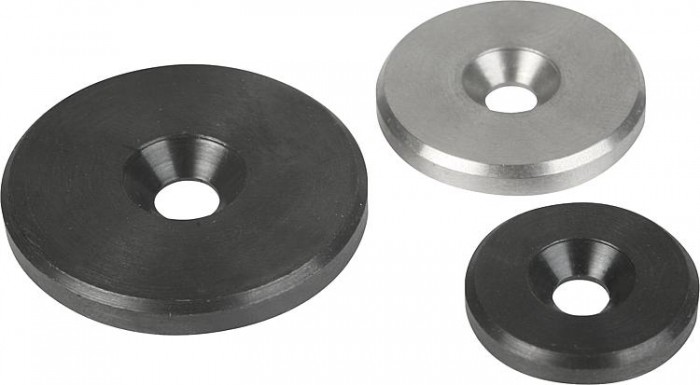

Podložky

Popis produktu

Kód:	K0173
Výrobce:	Kipp
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 1,7m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Podložky | K0173
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE.

zavřít

Ke stažení

Datový list K0173 Podložky

Varianty
Technické parametry

Material	Ocel 1.0718. Nerezová ocel 1.4305.
Odkaz na výkres	D3 = pro zápustný šroub ISO 2009 a ISO 10642 1) Zápustný šroub ISO 2009 a ISO 10642 2) Podložka 3) Ovládací kolo 4) Hřídel
Provedení:	Ocel brynýrovaná. Nerezová ocel bez povrchové úpravy.
Upozornění	Podložky se používají společně se zápustným šroubem DIN EN ISO 2009 nebo DIN EN ISO 10642 na čelní ploše konců hřídelů pro axiální upevnění a zajištění ovládacích kol a klik s drážkou pro zalícovanou pružinu. Podložky lze používat u kol pro ruční ovládání K0671, K0160, K0161, K0162, K0163, K0164, K0165. Podložky z oceli lze používat jako protikus magnetů.

Detail zavřít

Zruš filtr
Objednací kód	Základní cena bez DPH	Objednat	Materiál základní těleso	D	d1	d2	D3	S	CAD
K0173.00310	23,00 Kč		ocel	10	3,2mm	6mm	M3	2mm	.step
K0173.00313	23,00 Kč		ocel	13	3,2mm	6mm	M3	2mm	.step
K0173.00416	23,00 Kč		ocel	16	4,3mm	8,4mm	M4	3mm	CAD
K0173.00420	24,50 Kč		ocel	20	4,3mm	8,4mm	M4	3mm	CAD
K0173.00522	27,10 Kč		ocel	22	5,3mm	10mm	M5	3,5mm	CAD
K0173.00525	32,40 Kč		ocel	25	5,3mm	10mm	M5	3,5mm	CAD
K0173.00528	35,90 Kč		ocel	28	5,3mm	10mm	M5	3,5mm	CAD
K0173.00632	44,50 Kč		ocel	32	6,4mm	12mm	M6	4mm	CAD
K0173.00636	53,90 Kč		ocel	36	6,4mm	12mm	M6	4mm	CAD
K0173.00640	66,90 Kč		ocel	40	6,4mm	12mm	M6	5mm	CAD
K0173.00645	82,50 Kč		ocel	45	6,4mm	12mm	M6	6mm	CAD
K0173.00652	117,20 Kč		ocel	52	6,4mm	12mm	M6	6mm	CAD
K0173.10310	29,50 Kč		nerezová ocel	10	3,2mm	6mm	M3	2mm	.step
K0173.10313	33,60 Kč		nerezová ocel	13	3,2mm	6mm	M3	2mm	.step
K0173.10416	35,90 Kč		nerezová ocel	16	4,3mm	8,4mm	M4	3mm	CAD
Objednací kód	Základní cena bez DPH	Objednat	Materiál základní těleso	D	d1	d2	D3	S	CAD
K0173.10420	41,80 Kč		nerezová ocel	20	4,3mm	8,4mm	M4	3mm	CAD
K0173.10522	48,90 Kč		nerezová ocel	22	5,3mm	10mm	M5	3,5mm	CAD
K0173.10525	53,60 Kč		nerezová ocel	25	5,3mm	10mm	M5	3,5mm	CAD
K0173.10528	58,00 Kč		nerezová ocel	28	5,3mm	10mm	M5	3,5mm	CAD
K0173.10632	69,20 Kč		nerezová ocel	32	6,4mm	12mm	M6	4mm	CAD
K0173.10636	74,80 Kč		nerezová ocel	36	6,4mm	12mm	M6	4mm	CAD
K0173.10640	83,10 Kč		nerezová ocel	40	6,4mm	12mm	M6	5mm	CAD
K0173.10645	105,20 Kč		nerezová ocel	45	6,4mm	12mm	M6	6mm	CAD
K0173.10652	125,50 Kč		nerezová ocel	52	6,4mm	12mm	M6	6mm	CAD
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.
