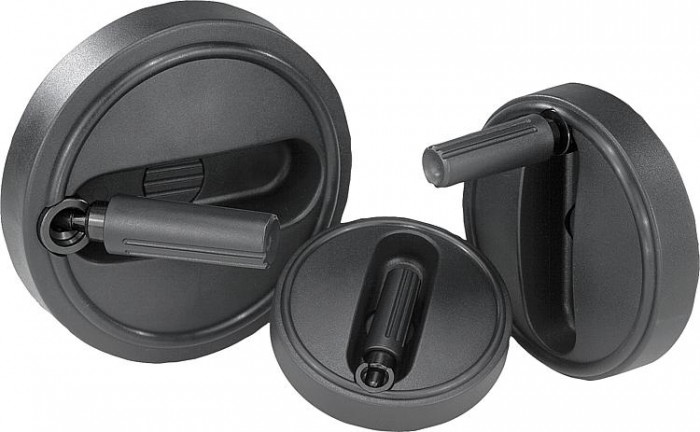

Ovládací kola s bezpečnostní samosklopnou válcovou rukojetí

Popis produktu

Kód:	K0259
Výrobce:	Kipp
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 1,7m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Ovládací kola s bezpečnostní samosklopnou válcovou rukojetí | K0259
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE.

zavřít

Ke stažení

Přehrát video

Datový list K0259 Ovládací kola s bezpečnostní samosklopnou válcovou rukojetí

Varianty
Technické parametry

Material	Disky kola a úchytka termoplast šedočerný.
Provedení:	Ocelové části brynýrované.
Upozornění	Krytka náboje je dodávána demontovaná. Kola pro ruční ovládání je možné upevnit na hřídeli buď příčným zakolíkováním nebo axiálně válcovým šroubem DIN 6912 a podložkou DIN 7349, a to pomocí drážky a pera. Pro namontování bezpečnostní válcové úchytky do místa obsluhy je třeba provést dva procesy nastavení: - Otočte úchytku okolo osy otáčení až na doraz (90°). - Zatlačte úchytku v axiálním směru do místa aretace. V zatlačené poloze lze nejpohodlněji prostřednictvím úchytky otáčet klikou. K samovolnému zpětnému zaklapnutí dojde, jakmile se rukojeť pustí. U provedení s příčnou dírou se provede připevnění zašroubovaným závitovým kolíkem ISO 4027 (DIN 914). Montážní pokyny viz K0256.

Detail zavřít

Zruš filtr
Objednací kód	Základní cena bez DPH	Objednat	Provedení	Specifikace	D	d1	d2	D3	D4	D5	D6	D7	A	A1	H	H2	L	L1	L2	L3	B3	T	CAD
K0259.108008	1 286,30 Kč		Kalibrovaný otvor	–	25	80mm	8mm	19	13	M4	13	–	30mm	2,5mm	17,5mm		73	13	38	37,5	–		CAD
K0259.10800802	1 363,60 Kč		lícovaný otvor s drážkou	–	25	80mm	8mm	19	13	M4	13	–	30mm	2,5mm	17,5mm		73	13	38	37,5	2	9	CAD
K0259.108008026	1 460,80 Kč		lícovaný otvor s drážkou	s příčnou dírou	25	80mm	8mm	19	13	M4	13	M6	30mm	2,5mm	17,5mm	7,5mm	73	13	38	37,5	2	9	.step
K0259.1080086	1 383,30 Kč		Kalibrovaný otvor	s příčnou dírou	25	80mm	8mm	19	13	M4	13	M6	30mm	2,5mm	17,5mm	7,5mm	73	13	38	37,5	–		.step
K0259.108010	1 286,30 Kč		Kalibrovaný otvor	–	25	80mm	10mm	19	13	M4	13	–	30mm	2,5mm	17,5mm		73	13	38	37,5	–		CAD
K0259.10801003	1 363,60 Kč		lícovaný otvor s drážkou	–	25	80mm	10mm	19	13	M4	13	–	30mm	2,5mm	17,5mm		73	13	38	37,5	3	11,4	CAD
K0259.108010036	1 460,80 Kč		lícovaný otvor s drážkou	s příčnou dírou	25	80mm	10mm	19	13	M4	13	M6	30mm	2,5mm	17,5mm	7,5mm	73	13	38	37,5	3	11,4	.step
K0259.1080106	1 383,30 Kč		Kalibrovaný otvor	s příčnou dírou	25	80mm	10mm	19	13	M4	13	M6	30mm	2,5mm	17,5mm	7,5mm	73	13	38	37,5	–		.step
K0259.108012	1 286,30 Kč		Kalibrovaný otvor	–	25	80mm	12mm	19	13	M4	13	–	30mm	2,5mm	17,5mm		73	13	38	37,5	–		CAD
K0259.10801204	1 363,60 Kč		lícovaný otvor s drážkou	–	25	80mm	12mm	19	13	M4	13	–	30mm	2,5mm	17,5mm		73	13	38	37,5	4	13,8	CAD
K0259.108012046	1 460,80 Kč		lícovaný otvor s drážkou	s příčnou dírou	25	80mm	12mm	19	13	M4	13	M6	30mm	2,5mm	17,5mm	7,5mm	73	13	38	37,5	4	13,8	.step
K0259.1080126	1 383,30 Kč		Kalibrovaný otvor	s příčnou dírou	25	80mm	12mm	19	13	M4	13	M6	30mm	2,5mm	17,5mm	7,5mm	73	13	38	37,5	–		.step
K0259.210010	1 446,40 Kč		Kalibrovaný otvor	–	28	100mm	10mm	19	16	M5	16	–	38mm	3mm	20mm		88,5	13	47,5	44	–		CAD
K0259.21001003	1 523,90 Kč		lícovaný otvor s drážkou	–	28	100mm	10mm	19	16	M5	16	–	38mm	3mm	20mm		88,5	13	47,5	44	3	11,4	CAD
K0259.210010036	1 621,20 Kč		lícovaný otvor s drážkou	s příčnou dírou	28	100mm	10mm	19	16	M5	16	M6	38mm	3mm	20mm	7,5mm	88,5	13	47,5	44	3	11,4	.step
Objednací kód	Základní cena bez DPH	Objednat	Provedení	Specifikace	D	d1	d2	D3	D4	D5	D6	D7	A	A1	H	H2	L	L1	L2	L3	B3	T	CAD
K0259.2100106	1 544,70 Kč		Kalibrovaný otvor	s příčnou dírou	28	100mm	10mm	19	16	M5	16	M6	38mm	3mm	20mm	7,5mm	88,5	13	47,5	44	–		.step
K0259.210012	1 446,40 Kč		Kalibrovaný otvor	–	28	100mm	12mm	19	16	M5	16	–	38mm	3mm	20mm		88,5	13	47,5	44	–		CAD
K0259.21001204	1 523,90 Kč		lícovaný otvor s drážkou	–	28	100mm	12mm	19	16	M5	16	–	38mm	3mm	20mm		88,5	13	47,5	44	4	13,8	CAD
K0259.210012046	1 621,20 Kč		lícovaný otvor s drážkou	s příčnou dírou	28	100mm	12mm	19	16	M5	16	M6	38mm	3mm	20mm	7,5mm	88,5	13	47,5	44	4	13,8	.step
K0259.2100126	1 544,70 Kč		Kalibrovaný otvor	s příčnou dírou	28	100mm	12mm	19	16	M5	16	M6	38mm	3mm	20mm	7,5mm	88,5	13	47,5	44	–		.step
K0259.312512	1 459,20 Kč		Kalibrovaný otvor	–	35	125mm	12mm	25	20	M6	20	–	47,5mm	4mm	23,5mm		108	18,5	58,5	53	–		CAD
K0259.31251204	1 536,50 Kč		lícovaný otvor s drážkou	–	35	125mm	12mm	25	20	M6	20	–	47,5mm	4mm	23,5mm		108	18,5	58,5	53	4	13,8	CAD
K0259.312512046	1 634,30 Kč		lícovaný otvor s drážkou	s příčnou dírou	35	125mm	12mm	25	20	M6	20	M6	47,5mm	4mm	23,5mm	7,5mm	108	18,5	58,5	53	4	13,8	.step
K0259.3125126	1 557,00 Kč		Kalibrovaný otvor	s příčnou dírou	35	125mm	12mm	25	20	M6	20	M6	47,5mm	4mm	23,5mm	7,5mm	108	18,5	58,5	53	–		.step
K0259.312514	1 459,20 Kč		Kalibrovaný otvor	–	35	125mm	14mm	25	20	M6	20	–	47,5mm	4mm	23,5mm		108	18,5	58,5	53	–		CAD
K0259.31251405	1 536,50 Kč		lícovaný otvor s drážkou	–	35	125mm	14mm	25	20	M6	20	–	47,5mm	4mm	23,5mm		108	18,5	58,5	53	5	16,3	CAD
K0259.312514056	1 634,30 Kč		lícovaný otvor s drážkou	s příčnou dírou	35	125mm	14mm	25	20	M6	20	M6	47,5mm	4mm	23,5mm	7,5mm	108	18,5	58,5	53	5	16,3	.step
K0259.3125146	1 557,00 Kč		Kalibrovaný otvor	s příčnou dírou	35	125mm	14mm	25	20	M6	20	M6	47,5mm	4mm	23,5mm	7,5mm	108	18,5	58,5	53	–		.step
K0259.312516	1 459,20 Kč		Kalibrovaný otvor	–	35	125mm	16mm	25	20	M6	20	–	47,5mm	4mm	23,5mm		108	18,5	58,5	53	–		CAD
K0259.31251605	1 536,50 Kč		lícovaný otvor s drážkou	–	35	125mm	16mm	25	20	M6	20	–	47,5mm	4mm	23,5mm		108	18,5	58,5	53	5	18,3	CAD
Objednací kód	Základní cena bez DPH	Objednat	Provedení	Specifikace	D	d1	d2	D3	D4	D5	D6	D7	A	A1	H	H2	L	L1	L2	L3	B3	T	CAD
K0259.312516056	1 634,30 Kč		lícovaný otvor s drážkou	s příčnou dírou	35	125mm	16mm	25	20	M6	20	M6	47,5mm	4mm	23,5mm	7,5mm	108	18,5	58,5	53	5	18,3	.step
K0259.3125166	1 557,00 Kč		Kalibrovaný otvor	s příčnou dírou	35	125mm	16mm	25	20	M6	20	M6	47,5mm	4mm	23,5mm	7,5mm	108	18,5	58,5	53	–		.step
K0259.416014	1 494,40 Kč		Kalibrovaný otvor	–	45	160mm	14mm	25	25	M8	26	–	62mm	5,6mm	28mm		142,5	18,5	82	64,5	–		CAD
K0259.41601405	1 573,10 Kč		lícovaný otvor s drážkou	–	45	160mm	14mm	25	25	M8	26	–	62mm	5,6mm	28mm		142,5	18,5	82	64,5	5	16,3	CAD
K0259.416014056	1 670,30 Kč		lícovaný otvor s drážkou	s příčnou dírou	45	160mm	14mm	25	25	M8	26	M6	62mm	5,6mm	28mm	7,5mm	142,5	18,5	82	64,5	5	16,3	.step
K0259.4160146	1 592,00 Kč		Kalibrovaný otvor	s příčnou dírou	45	160mm	14mm	25	25	M8	26	M6	62mm	5,6mm	28mm	7,5mm	142,5	18,5	82	64,5	–		.step
K0259.416016	1 494,40 Kč		Kalibrovaný otvor	–	45	160mm	16mm	25	25	M8	26	–	62mm	5,6mm	28mm		142,5	18,5	82	64,5	–		CAD
K0259.41601605	1 573,10 Kč		lícovaný otvor s drážkou	–	45	160mm	16mm	25	25	M8	26	–	62mm	5,6mm	28mm		142,5	18,5	82	64,5	5	18,3	CAD
K0259.416016056	1 670,30 Kč		lícovaný otvor s drážkou	s příčnou dírou	45	160mm	16mm	25	25	M8	26	M6	62mm	5,6mm	28mm	7,5mm	142,5	18,5	82	64,5	5	18,3	.step
K0259.4160166	1 592,00 Kč		Kalibrovaný otvor	s příčnou dírou	45	160mm	16mm	25	25	M8	26	M6	62mm	5,6mm	28mm	7,5mm	142,5	18,5	82	64,5	–		.step
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.
