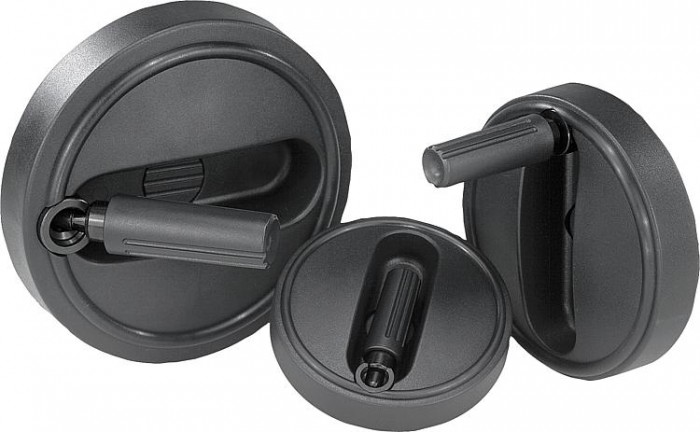

Ovládací kola se sklopnou válcovou rukojetí

Novinka

Popis produktu

Kód:	K0258
Výrobce:	Kipp
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 1,7m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Ovládací kola se sklopnou válcovou rukojetí | K0258
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE

zavřít

Ke stažení

Datový list K0258 Ovládací kola se sklopnou válcovou rukojetí

Varianty
Technické parametry

Material	Základní těleso ručního ovládacího kolečka a úchyt z termoplastu. Náboj a osa úchytu z oceli třída pevnosti 5.8 nebo nerezové oceli 1.4404.
Provedení:	Termoplast, šedočerný. Ocelové části, brynýrované. Nerezová ocel, bez povrchové úpravy.
Upozornění	Krytka náboje je dodávána demontovaná. Ruční ovládací kola je možné upevnit na hřídeli buď příčným zakolíkováním, nebo axiálně válcovým šroubem DIN 6912 a podložkou DIN 7349, a to pomocí drážky a pera. U provedení s příčným otvorem se připevnění provádí našroubovaným závitovým kolíkem ISO 4027 (DIN 914). Příklad použití viz K0256.

Detail zavřít

Zruš filtr
Objednací kód	Základní cena bez DPH	Objednat	Provedení	Provedení 1	Materiál komponenty	D	D1‎	D2	D3	D4	D5	D6	D7	A	A1	H	H2	L	L1	L2	L3	B3	T	CAD
K0258.108008	914,30 Kč		kalibrovaný otvor	bez příčného otvoru	ocel	25	80	8H7	19	14	M4	13	–	30	2,5	17,6	–	74,6	13	40	36,7	–	–	CAD
K0258.108010	914,30 Kč		kalibrovaný otvor	bez příčného otvoru	ocel	25	80	10H7	19	14	M4	13	–	30	2,5	17,6	–	74,6	13	40	36,7	–	–	CAD
K0258.108012	914,30 Kč		kalibrovaný otvor	bez příčného otvoru	ocel	25	80	12H7	19	14	M4	13	–	30	2,5	17,6	–	74,6	13	40	36,7	–	–	CAD
K0258.210010	1 077,30 Kč		kalibrovaný otvor	bez příčného otvoru	ocel	28	100	10H7	19	16	M5	16	–	38	3	20,1	–	90,1	13	49	43,5	–	–	CAD
K0258.210012	1 077,30 Kč		kalibrovaný otvor	bez příčného otvoru	ocel	28	100	12H7	19	16	M5	16	–	38	3	20,1	–	90,1	13	49	43,5	–	–	CAD
K0258.312512	1 151,10 Kč		kalibrovaný otvor	bez příčného otvoru	ocel	35	125	12H7	25	20	M6	20	–	47,5	4	23,3	–	108,8	18,5	59,5	52,1	–	–	CAD
K0258.312514	1 151,10 Kč		kalibrovaný otvor	bez příčného otvoru	ocel	35	125	14H7	25	20	M6	20	–	47,5	4	23,3	–	108,8	18,5	59,5	52,1	–	–	CAD
K0258.312516	1 151,10 Kč		kalibrovaný otvor	bez příčného otvoru	ocel	35	125	16H7	25	20	M6	20	–	47,5	4	23,3	–	108,8	18,5	59,5	52,1	–	–	CAD
K0258.416014	1 226,50 Kč		kalibrovaný otvor	bez příčného otvoru	ocel	45	160	14H7	25	25	M8	26	–	62	5,6	28	–	143,5	18,5	83	63,8	–	–	CAD
K0258.416016	1 226,50 Kč		kalibrovaný otvor	bez příčného otvoru	ocel	45	160	16H7	25	25	M8	26	–	62	5,6	28	–	143,5	18,5	83	63,8	–	–	CAD
K0258.10800802	991,80 Kč		lícovaný otvor s drážkou	bez příčného otvoru	ocel	25	80	8H7	19	14	M4	13	–	30	2,5	17,6	–	74,6	13	40	36,7	2	9	CAD
K0258.10801003	991,80 Kč		lícovaný otvor s drážkou	bez příčného otvoru	ocel	25	80	10H7	19	14	M4	13	–	30	2,5	17,6	–	74,6	13	40	36,7	3	11,4	CAD
K0258.10801204	991,80 Kč		lícovaný otvor s drážkou	bez příčného otvoru	ocel	25	80	12H7	19	14	M4	13	–	30	2,5	17,6	–	74,6	13	40	36,7	4	13,8	CAD
K0258.21001003	1 155,40 Kč		lícovaný otvor s drážkou	bez příčného otvoru	ocel	28	100	10H7	19	16	M5	16	–	38	3	20,1	–	90,1	13	49	43,5	3	11,4	CAD
K0258.21001204	1 155,40 Kč		lícovaný otvor s drážkou	bez příčného otvoru	ocel	28	100	12H7	19	16	M5	16	–	38	3	20,1	–	90,1	13	49	43,5	4	13,8	CAD
Objednací kód	Základní cena bez DPH	Objednat	Provedení	Provedení 1	Materiál komponenty	D	D1‎	D2	D3	D4	D5	D6	D7	A	A1	H	H2	L	L1	L2	L3	B3	T	CAD
K0258.31251204	1 229,20 Kč		lícovaný otvor s drážkou	bez příčného otvoru	ocel	35	125	12H7	25	20	M6	20	–	47,5	4	23,3	–	108,8	18,5	59,5	52,1	4	13,8	CAD
K0258.31251405	1 229,20 Kč		lícovaný otvor s drážkou	bez příčného otvoru	ocel	35	125	14H7	25	20	M6	20	–	47,5	4	23,3	–	108,8	18,5	59,5	52,1	5	16,3	CAD
K0258.31251605	1 229,20 Kč		lícovaný otvor s drážkou	bez příčného otvoru	ocel	35	125	16H7	25	20	M6	20	–	47,5	4	23,3	–	108,8	18,5	59,5	52,1	5	18,3	CAD
K0258.41601405	1 304,90 Kč		lícovaný otvor s drážkou	bez příčného otvoru	ocel	45	160	14H7	25	25	M8	26	–	62	5,6	28	–	143,5	18,5	83	63,8	5	16,3	CAD
K0258.41601605	1 304,90 Kč		lícovaný otvor s drážkou	bez příčného otvoru	ocel	45	160	16H7	25	25	M8	26	–	62	5,6	28	–	143,5	18,5	83	63,8	5	18,3	CAD
K0258.1080086	1 012,00 Kč		kalibrovaný otvor	s příčným otvorem	ocel	25	80	8H7	19	14	M4	13	M6	30	2,5	17,6	7,5	74,6	13	40	36,7	–	–	.step
K0258.1080106	1 012,00 Kč		kalibrovaný otvor	s příčným otvorem	ocel	25	80	10H7	19	14	M4	13	M6	30	2,5	17,6	7,5	74,6	13	40	36,7	–	–	.step
K0258.1080126	1 012,00 Kč		kalibrovaný otvor	s příčným otvorem	ocel	25	80	12H7	19	14	M4	13	M6	30	2,5	17,6	7,5	74,6	13	40	36,7	–	–	.step
K0258.2100106	1 174,80 Kč		kalibrovaný otvor	s příčným otvorem	ocel	28	100	10H7	19	16	M5	16	M6	38	3	20,1	7,5	90,1	13	49	43,5	–	–	.step
K0258.2100126	1 174,80 Kč		kalibrovaný otvor	s příčným otvorem	ocel	28	100	12H7	19	16	M5	16	M6	38	3	20,1	7,5	90,1	13	49	43,5	–	–	.step
K0258.3125126	1 248,90 Kč		kalibrovaný otvor	s příčným otvorem	ocel	35	125	12H7	25	20	M6	20	M6	47,5	4	23,3	7,5	108,8	18,5	59,5	52,1	–	–	.step
K0258.3125146	1 248,90 Kč		kalibrovaný otvor	s příčným otvorem	ocel	35	125	14H7	25	20	M6	20	M6	47,5	4	23,3	7,5	108,8	18,5	59,5	52,1	–	–	.step
K0258.3125166	1 248,90 Kč		kalibrovaný otvor	s příčným otvorem	ocel	35	125	16H7	25	20	M6	20	M6	47,5	4	23,3	7,5	108,8	18,5	59,5	52,1	–	–	.step
K0258.4160146	1 324,30 Kč		kalibrovaný otvor	s příčným otvorem	ocel	45	160	14H7	25	25	M8	26	M6	62	5,6	28	7,5	143,5	18,5	83	63,8	–	–	.step
K0258.4160166	1 324,30 Kč		kalibrovaný otvor	s příčným otvorem	ocel	45	160	16H7	25	25	M8	26	M6	62	5,6	28	7,5	143,5	18,5	83	63,8	–	–	.step
Objednací kód	Základní cena bez DPH	Objednat	Provedení	Provedení 1	Materiál komponenty	D	D1‎	D2	D3	D4	D5	D6	D7	A	A1	H	H2	L	L1	L2	L3	B3	T	CAD
K0258.108008026	1 089,30 Kč		lícovaný otvor s drážkou	s příčným otvorem	ocel	25	80	8H7	19	14	M4	13	M6	30	2,5	17,6	7,5	74,6	13	40	36,7	2	9	.step
K0258.108010036	1 089,30 Kč		lícovaný otvor s drážkou	s příčným otvorem	ocel	25	80	10H7	19	14	M4	13	M6	30	2,5	17,6	7,5	74,6	13	40	36,7	3	11,4	.step
K0258.108012046	1 089,30 Kč		lícovaný otvor s drážkou	s příčným otvorem	ocel	25	80	12H7	19	14	M4	13	M6	30	2,5	17,6	7,5	74,6	13	40	36,7	4	13,8	.step
K0258.210010036	1 253,20 Kč		lícovaný otvor s drážkou	s příčným otvorem	ocel	28	100	10H7	19	16	M5	16	M6	38	3	20,1	7,5	90,1	13	49	43,5	3	11,4	.step
K0258.210012046	1 253,20 Kč		lícovaný otvor s drážkou	s příčným otvorem	ocel	28	100	12H7	19	16	M5	16	M6	38	3	20,1	7,5	90,1	13	49	43,5	4	13,8	.step
K0258.312512046	1 327,00 Kč		lícovaný otvor s drážkou	s příčným otvorem	ocel	35	125	12H7	25	20	M6	20	M6	47,5	4	23,3	7,5	108,8	18,5	59,5	52,1	4	13,8	.step
K0258.312514056	1 327,00 Kč		lícovaný otvor s drážkou	s příčným otvorem	ocel	35	125	14H7	25	20	M6	20	M6	47,5	4	23,3	7,5	108,8	18,5	59,5	52,1	5	16,3	.step
K0258.312516056	1 327,00 Kč		lícovaný otvor s drážkou	s příčným otvorem	ocel	35	125	16H7	25	20	M6	20	M6	47,5	4	23,3	7,5	108,8	18,5	59,5	52,1	5	18,3	.step
K0258.416014056	1 402,40 Kč		lícovaný otvor s drážkou	s příčným otvorem	ocel	45	160	14H7	25	25	M8	26	M6	62	5,6	28	7,5	143,5	18,5	83	63,8	5	16,3	.step
K0258.416016056	1 402,40 Kč		lícovaný otvor s drážkou	s příčným otvorem	ocel	45	160	16H7	25	25	M8	26	M6	62	5,6	28	7,5	143,5	18,5	83	63,8	5	18,3	.step
K0258.0108008	1 097,30 Kč		kalibrovaný otvor	bez příčného otvoru	nerezová ocel	25	80	8H7	19	14	M4	13	–	30	2,5	17,6	–	74,6	13	40	36,7	–	–	3D
K0258.0108010	1 097,30 Kč		kalibrovaný otvor	bez příčného otvoru	nerezová ocel	25	80	10H7	19	14	M4	13	–	30	2,5	17,6	–	74,6	13	40	36,7	–	–	3D
K0258.0108012	1 097,30 Kč		kalibrovaný otvor	bez příčného otvoru	nerezová ocel	25	80	12H7	19	14	M4	13	–	30	2,5	17,6	–	74,6	13	40	36,7	–	–	3D
K0258.0210010	1 185,00 Kč		kalibrovaný otvor	bez příčného otvoru	nerezová ocel	28	100	10H7	19	16	M5	16	–	38	3	20,1	–	90,1	13	49	43,5	–	–	3D
K0258.0210012	1 185,00 Kč		kalibrovaný otvor	bez příčného otvoru	nerezová ocel	28	100	12H7	19	16	M5	16	–	38	3	20,1	–	90,1	13	49	43,5	–	–	3D
Objednací kód	Základní cena bez DPH	Objednat	Provedení	Provedení 1	Materiál komponenty	D	D1‎	D2	D3	D4	D5	D6	D7	A	A1	H	H2	L	L1	L2	L3	B3	T	CAD
K0258.0312512	1 266,60 Kč		kalibrovaný otvor	bez příčného otvoru	nerezová ocel	35	125	12H7	25	20	M6	20	–	47,5	4	23,3	–	108,8	18,5	59,5	52,1	–	–	3D
K0258.0312514	1 266,60 Kč		kalibrovaný otvor	bez příčného otvoru	nerezová ocel	35	125	14H7	25	20	M6	20	–	47,5	4	23,3	–	108,8	18,5	59,5	52,1	–	–	3D
K0258.0312516	1 266,60 Kč		kalibrovaný otvor	bez příčného otvoru	nerezová ocel	35	125	16H7	25	20	M6	20	–	47,5	4	23,3	–	108,8	18,5	59,5	52,1	–	–	3D
K0258.0416014	1 472,00 Kč		kalibrovaný otvor	bez příčného otvoru	nerezová ocel	45	160	14H7	25	25	M8	26	–	62	5,6	28	–	143,5	18,5	83	63,8	–	–	3D
K0258.0416016	1 472,00 Kč		kalibrovaný otvor	bez příčného otvoru	nerezová ocel	45	160	16H7	25	25	M8	26	–	62	5,6	28	–	143,5	18,5	83	63,8	–	–	3D
K0258.010800802	1 189,90 Kč		lícovaný otvor s drážkou	bez příčného otvoru	nerezová ocel	25	80	8H7	19	14	M4	13	–	30	2,5	17,6	–	74,6	13	40	36,7	2	9	3D
K0258.010801003	1 189,90 Kč		lícovaný otvor s drážkou	bez příčného otvoru	nerezová ocel	25	80	10H7	19	14	M4	13	–	30	2,5	17,6	–	74,6	13	40	36,7	3	11,4	3D
K0258.010801204	1 189,90 Kč		lícovaný otvor s drážkou	bez příčného otvoru	nerezová ocel	25	80	12H7	19	14	M4	13	–	30	2,5	17,6	–	74,6	13	40	36,7	4	13,8	3D
K0258.021001003	1 271,00 Kč		lícovaný otvor s drážkou	bez příčného otvoru	nerezová ocel	28	100	10H7	19	16	M5	16	–	38	3	20,1	–	90,1	13	49	43,5	3	11,4	3D
K0258.021001204	1 271,00 Kč		lícovaný otvor s drážkou	bez příčného otvoru	nerezová ocel	28	100	12H7	19	16	M5	16	–	38	3	20,1	–	90,1	13	49	43,5	4	13,8	3D
K0258.031251204	1 352,10 Kč		lícovaný otvor s drážkou	bez příčného otvoru	nerezová ocel	35	125	12H7	25	20	M6	20	–	47,5	4	23,3	–	108,8	18,5	59,5	52,1	4	13,8	3D
K0258.031251405	1 352,10 Kč		lícovaný otvor s drážkou	bez příčného otvoru	nerezová ocel	35	125	14H7	25	20	M6	20	–	47,5	4	23,3	–	108,8	18,5	59,5	52,1	5	16,3	3D
K0258.031251605	1 352,10 Kč		lícovaný otvor s drážkou	bez příčného otvoru	nerezová ocel	35	125	16H7	25	20	M6	20	–	47,5	4	23,3	–	108,8	18,5	59,5	52,1	5	18,3	3D
K0258.041601405	1 565,70 Kč		lícovaný otvor s drážkou	bez příčného otvoru	nerezová ocel	45	160	14H7	25	25	M8	26	–	62	5,6	28	–	143,5	18,5	83	63,8	5	16,3	3D
K0258.041601605	1 565,70 Kč		lícovaný otvor s drážkou	bez příčného otvoru	nerezová ocel	45	160	16H7	25	25	M8	26	–	62	5,6	28	–	143,5	18,5	83	63,8	5	18,3	3D
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.
