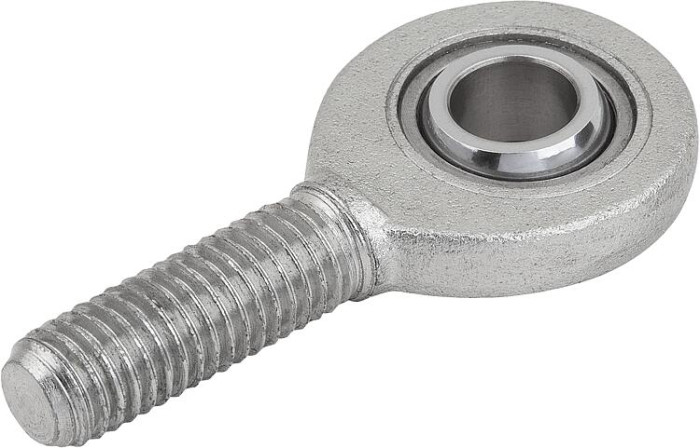

Kloubové hlavice s kluzným uložením vnější závit, úzké provedení, DIN ISO 12240–1, bezúdržbové

Novinka

Popis produktu

Kód:	K2083
Výrobce:	Kipp
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 1,7m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Kloubové hlavice s kluzným uložením vnější závit, úzké provedení, DIN ISO 12240-1, bezúdržbové | K2083
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE.

zavřít

Ke stažení

Datový list K2083 Kloubové hlavice s kluzným uložením vnější závit, úzké provedení, DIN ISO 12240–1, bezúdržbové

Varianty
Technické parametry

Materiál	Pouzdro o velikosti (D) 6–12 soustružená automatová ocel, od velikosti (D) 17 kovaná zušlechtěná ocel. Kloubová koule je z kalené ložiskové oceli, broušená a leštěná a tvrdě chromovaná. Ložisková pánev je z ložiskové oceli s vlepenou teflonovou tkaninou.
Provedení	Pozinkováno.
Upozornění	Kluzné uložení kloubových hlavic je bezúdržbové. Připojovací rozměry vyhovují normě DIN 648 tvarové řady E.

Detail zavřít

Zruš filtr
Objednací kód	Základní cena bez DPH	Objednat	Provedení	Materiál základní těleso	A	B	D	D1	H	H1	K	L	L1	L2	α	Nosnosti dynamicky kN	Nosnosti staticky kN	3D
K2083.06	257,50 Kč		pravý závit	automatová ocel	36	21	6	M6×1,0	6	4,4	10	18	12	46,5	13	3,6	8,15	3D
K2083.08	275,40 Kč		pravý závit	automatová ocel	42	24	8	M8×1,25	8	6	13	22	14	54	15	5,85	12,9	3D
K2083.10	291,90 Kč		pravý závit	automatová ocel	48	29	10	M10×1,5	9	7	16	26	15	62,5	12	8,65	17,6	3D
K2083.12	326,10 Kč		pravý závit	automatová ocel	54	34	12	M12×1,75	10	8	18	28	18	71	11	11,4	24,5	3D
K2083.17	480,20 Kč		pravý závit	zušlechtěná ocel	69	46	17	M16×2,0	14	11	25	36	23	92	10	22,4	45	3D
K2083.20	755,30 Kč		pravý závit	zušlechtěná ocel	78	53	20	M20×1,5	16	13	29	43	27	104,5	9	31,5	60	3D
K2083.25	1 002,80 Kč		pravý závit	zušlechtěná ocel	94	64	25	M24×2,0	20	17	35,5	53	32	126	7	51	83	3D
K2083.30	1 377,50 Kč		pravý závit	zušlechtěná ocel	110	73	30	M30×2,0	22	19	40,7	65	37	146,5	6	66,5	110	3D
K2083.061	257,50 Kč		levý závit	automatová ocel	36	21	6	M6×1,0	6	4,4	10	18	12	46,5	13	3,6	8,15	3D
K2083.081	275,40 Kč		levý závit	automatová ocel	42	24	8	M8×1,25	8	6	13	22	14	54	15	5,85	12,9	3D
K2083.101	291,90 Kč		levý závit	automatová ocel	48	29	10	M10×1,5	9	7	16	26	15	62,5	12	8,65	17,6	3D
K2083.121	326,10 Kč		levý závit	automatová ocel	54	34	12	M12×1,75	10	8	18	28	18	71	11	11,4	24,5	3D
K2083.171	480,20 Kč		levý závit	zušlechtěná ocel	69	46	17	M16×2,0	14	11	25	36	23	92	10	22,4	45	3D
K2083.201	755,30 Kč		levý závit	zušlechtěná ocel	78	53	20	M20×1,5	16	13	29	43	27	104,5	9	31,5	60	3D
K2083.251	1 002,80 Kč		levý závit	zušlechtěná ocel	94	64	25	M24×2,0	20	17	35,5	53	32	126	7	51	83	3D
Objednací kód	Základní cena bez DPH	Objednat	Provedení	Materiál základní těleso	A	B	D	D1	H	H1	K	L	L1	L2	α	Nosnosti dynamicky kN	Nosnosti staticky kN	3D
K2083.301	1 377,50 Kč		levý závit	zušlechtěná ocel	110	73	30	M30×2,0	22	19	40,7	65	37	146,5	6	66,5	110	3D
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.
