Závlačka DIN EN ISO 1234

Popis produktu

Kód:	K1136
Výrobce:	Kipp
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 1,7m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Závlačka DIN EN ISO 1234 | K1136
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE.

zavřít

Ke stažení

Datový list K1136 Závlačky DIN EN ISO 1234

Varianty
Technické parametry

Material	Ocel nebo nerez 1.4310.
Provedení:	Ocel, pozinkovaná. Nerez bez povrchové úpravy.
Upozornění	Závlačky se používají ve strojírenství a v automobilovém průmyslu jako jisticí prvky. Převážně se používají k jištění korunových matic. Jištění se provádí zasunutím závlačky do otvoru a ohnutím konců. Závlačky lze zkracovat. Směrná hodnota délky závlačky by měla činit přibližně délku otvoru vynásobenou dvěma. Jelikož se při jištění a odjišťování mění struktura materiálu, nesmí se již závlačky po provedení demontáže dále používat.

Detail zavřít

Zruš filtr

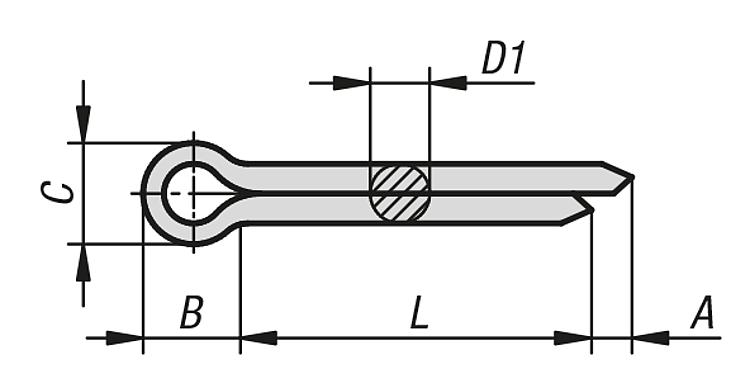

Objednací kód	Základní cena bez DPH	Objednat	Materiál základní těleso	Průřez vývrtu	D1 max.	L	A min.	B	C max.	pro šrouby	pro Ø čepu	CAD
K1136.1010X10	7,90 Kč		ocel	1	0,9	10	0,8	3mm	1,8	3,5–4,5	3–4	.step
K1136.1010X12	7,90 Kč		ocel	1	0,9	12	0,8	3mm	1,8	3,5–4,5	3–4	.step
K1136.1010X16	7,90 Kč		ocel	1	0,9	16	0,8	3mm	1,8	3,5–4,5	3–4	.step
K1136.1010X20	7,90 Kč		ocel	1	0,9	20	0,8	3mm	1,8	3,5–4,5	3–4	.step
K1136.1010X25	7,90 Kč		ocel	1	0,9	25	0,8	3mm	1,8	3,5–4,5	3–4	.step
K1136.1016X12	9,30 Kč		ocel	1,6	1,4	12	1,25	3,2mm	2,8	5,5–7	5–6	.step
K1136.1016X16	9,30 Kč		ocel	1,6	1,4	16	1,25	3,2mm	2,8	5,5–7	5–6	.step
K1136.1016X20	9,30 Kč		ocel	1,6	1,4	20	1,25	3,2mm	2,8	5,5–7	5–6	.step
K1136.1016X25	9,30 Kč		ocel	1,6	1,4	25	1,25	3,2mm	2,8	5,5–7	5–6	.step
K1136.1016X32	9,30 Kč		ocel	1,6	1,4	32	1,25	3,2mm	2,8	5,5–7	5–6	.step
K1136.1020X10	11,20 Kč		ocel	2	1,8	10	1,25	4mm	3,6	7–9	6–8	.step
K1136.1020X16	11,20 Kč		ocel	2	1,8	16	1,25	4mm	3,6	7–9	6–8	.step
K1136.1020X20	11,20 Kč		ocel	2	1,8	20	1,25	4mm	3,6	7–9	6–8	.step
K1136.1020X25	11,20 Kč		ocel	2	1,8	25	1,25	4mm	3,6	7–9	6–8	.step
K1136.1020X32	11,20 Kč		ocel	2	1,8	32	1,25	4mm	3,6	7–9	6–8	.step
Objednací kód	Základní cena bez DPH	Objednat	Materiál základní těleso	Průřez vývrtu	D1 max.	L	A min.	B	C max.	pro šrouby	pro Ø čepu	CAD
K1136.1020X36	11,20 Kč		ocel	2	1,8	36	1,25	4mm	3,6	7–9	6–8	.step
K1136.1020X40	11,20 Kč		ocel	2	1,8	40	1,25	4mm	3,6	7–9	6–8	.step
K1136.1020X50	11,20 Kč		ocel	2	1,8	50	1,25	4mm	3,6	7–9	6–8	.step
K1136.1025X20	12,60 Kč		ocel	2,5	2,3	20	1,25	5mm	4,6	9–11	8–9	.step
K1136.1025X25	12,60 Kč		ocel	2,5	2,3	25	1,25	5mm	4,6	9–11	8–9	.step
K1136.1025X32	12,60 Kč		ocel	2,5	2,3	32	1,25	5mm	4,6	9–11	8–9	.step
K1136.1025X36	12,60 Kč		ocel	2,5	2,3	36	1,25	5mm	4,6	9–11	8–9	.step
K1136.1025X40	12,60 Kč		ocel	2,5	2,3	40	1,25	5mm	4,6	9–11	8–9	.step
K1136.1025X50	12,60 Kč		ocel	2,5	2,3	50	1,25	5mm	4,6	9–11	8–9	.step
K1136.1032X16	14,80 Kč		ocel	3,2	2,9	16	1,6	6,4mm	5,8	11–14	9–12	.step
K1136.1032X20	14,80 Kč		ocel	3,2	2,9	20	1,6	6,4mm	5,8	11–14	9–12	.step
K1136.1032X25	14,80 Kč		ocel	3,2	2,9	25	1,6	6,4mm	5,8	11–14	9–12	.step
K1136.1032X32	14,80 Kč		ocel	3,2	2,9	32	1,6	6,4mm	5,8	11–14	9–12	.step
K1136.1032X36	14,80 Kč		ocel	3,2	2,9	36	1,6	6,4mm	5,8	11–14	9–12	.step
K1136.1032X40	14,80 Kč		ocel	3,2	2,9	40	1,6	6,4mm	5,8	11–14	9–12	.step
Objednací kód	Základní cena bez DPH	Objednat	Materiál základní těleso	Průřez vývrtu	D1 max.	L	A min.	B	C max.	pro šrouby	pro Ø čepu	CAD
K1136.1032X50	14,80 Kč		ocel	3,2	2,9	50	1,6	6,4mm	5,8	11–14	9–12	.step
K1136.1032X63	14,80 Kč		ocel	3,2	2,9	63	1,6	6,4mm	5,8	11–14	9–12	.step
K1136.1040X20	16,70 Kč		ocel	4	3,7	20	2	8mm	7,4	14–20	12–17	.step
K1136.1040X25	16,70 Kč		ocel	4	3,7	25	2	8mm	7,4	14–20	12–17	.step
K1136.1040X32	16,70 Kč		ocel	4	3,7	32	2	8mm	7,4	14–20	12–17	.step
K1136.1040X36	16,70 Kč		ocel	4	3,7	36	2	8mm	7,4	14–20	12–17	.step
K1136.1040X40	16,70 Kč		ocel	4	3,7	40	2	8mm	7,4	14–20	12–17	.step
K1136.1040X50	16,70 Kč		ocel	4	3,7	50	2	8mm	7,4	14–20	12–17	.step
K1136.1040X63	16,70 Kč		ocel	4	3,7	63	2	8mm	7,4	14–20	12–17	.step
K1136.1040X80	16,70 Kč		ocel	4	3,7	80	2	8mm	7,4	14–20	12–17	.step
K1136.1050X25	20,50 Kč		ocel	5	4,6	25	2	10mm	9,2	20–27	17–23	.step
K1136.1050X32	20,50 Kč		ocel	5	4,6	32	2	10mm	9,2	20–27	17–23	.step
K1136.1050X36	20,50 Kč		ocel	5	4,6	36	2	10mm	9,2	20–27	17–23	.step
K1136.1050X40	20,50 Kč		ocel	5	4,6	40	2	10mm	9,2	20–27	17–23	.step
K1136.1050X50	20,50 Kč		ocel	5	4,6	50	2	10mm	9,2	20–27	17–23	.step
Objednací kód	Základní cena bez DPH	Objednat	Materiál základní těleso	Průřez vývrtu	D1 max.	L	A min.	B	C max.	pro šrouby	pro Ø čepu	CAD
K1136.1050X63	20,50 Kč		ocel	5	4,6	63	2	10mm	9,2	20–27	17–23	.step
K1136.1050X80	20,50 Kč		ocel	5	4,6	80	2	10mm	9,2	20–27	17–23	.step
K1136.1063X100	24,30 Kč		ocel	6,3	5,9	100	2	12,6mm	11,8	27–39	23–29	.step
K1136.1063X32	24,30 Kč		ocel	6,3	5,9	32	2	12,6mm	11,8	27–39	23–29	.step
K1136.1063X36	24,30 Kč		ocel	6,3	5,9	36	2	12,6mm	11,8	27–39	23–29	.step
K1136.1063X40	24,30 Kč		ocel	6,3	5,9	40	2	12,6mm	11,8	27–39	23–29	.step
K1136.1063X50	24,30 Kč		ocel	6,3	5,9	50	2	12,6mm	11,8	27–39	23–29	.step
K1136.1063X63	24,30 Kč		ocel	6,3	5,9	63	2	12,6mm	11,8	27–39	23–29	.step
K1136.1063X80	24,30 Kč		ocel	6,3	5,9	80	2	12,6mm	11,8	27–39	23–29	.step
K1136.1080X100	25,90 Kč		ocel	8	7,5	100	2	16mm	15	39–56	29–44	.step
K1136.1080X50	25,90 Kč		ocel	8	7,5	50	2	16mm	15	39–56	29–44	.step
K1136.1080X63	25,90 Kč		ocel	8	7,5	63	2	16mm	15	39–56	29–44	.step
K1136.1080X80	25,90 Kč		ocel	8	7,5	80	2	16mm	15	39–56	29–44	.step
K1136.2010X16	9,30 Kč		nerezová ocel	1	0,9	16	0,8	3mm	1,8	3,5–4,5	3–4	.step
K1136.2010X20	9,30 Kč		nerezová ocel	1	0,9	20	0,8	3mm	1,8	3,5–4,5	3–4	.step
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.
