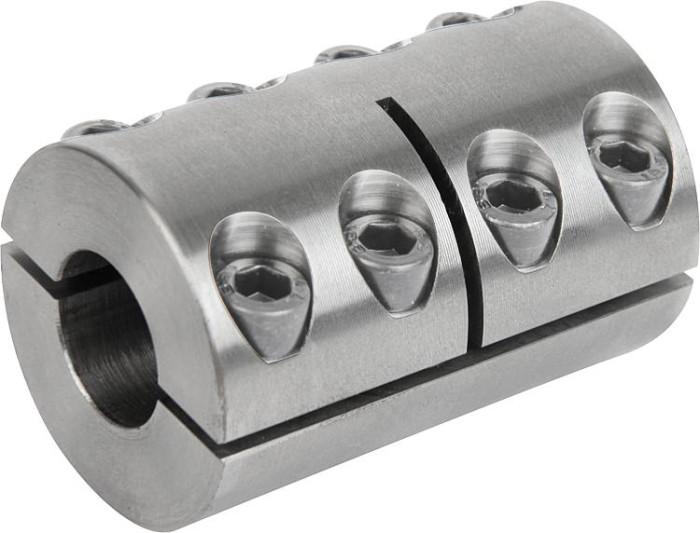

Tuhé spojky dělené

Novinka

Popis produktu

Kód:	K2065
Výrobce:	Kipp
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 1,7m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Tuhé spojky dělené | K2065
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE.

zavřít

Ke stažení

Datový list K2065 Tuhé spojky dělené

Technické pokyny k hřídelovým spojkám

Varianty
Technické parametry

Materiál	Ocel. Nerezová ocel 1.4305.
Provedení	Ocel brynýrovaná. Nerezová ocel bez povrchové úpravy.
Upozornění	Tuhé spojky přenášejí velké krouticí momenty bez vůle a s torzní tuhostí. Používají se tehdy, nejsou-li hřídele přesazené nebo nejsou-li přítomny chyby souběžnosti. Jsou odolné vůči otěru a bezúdržbové. Díky pojistce šroubu nedochází u šroubů k uvolňování v důsledku vibrací. Přenos max. jmenovitého momentu lze dosáhnout při optimální montáži a rozměrové stálosti hřídelů. Max. otáčky 4000 ot./min.
Teplotní rozsah	od –40 °C do +175 °C.
Na vyžádání	Jiné rozměry. Provedení pro těsné pero DIN 6885/1, tolerance P9.

Detail zavřít

Zruš filtr
Objednací kód	Základní cena bez DPH	Objednat	Materiál základní těleso	C (DIN 912-12.9)	Utahovací moment šroubů Nm	D1	D4	L	R	Jmenovitý moment Nm	CAD
K2065.1080	1 171,30 Kč		ocel	M3×8	2,1	8	24	35	26,8	50	3D
K2065.1100	1 273,50 Kč		ocel	M4×12	4,6	10	29	45	32,7	70	3D
K2065.1120	1 273,50 Kč		ocel	M4×12	4,6	12	29	45	32,7	70	3D
K2065.1140	1 440,10 Kč		ocel	M5×16	9,5	14	34	50	39,4	190	3D
K2065.1150	1 440,10 Kč		ocel	M5×16	9,5	15	34	50	39,4	190	3D
K2065.1160	1 440,10 Kč		ocel	M5×16	9,5	16	34	50	39,4	190	3D
K2065.1190	1 698,50 Kč		ocel	M6×18	16	19	42	65	48,2	300	3D
K2065.1200	1 698,50 Kč		ocel	M6×18	16	20	42	65	48,2	350	3D
K2065.1250	1 872,20 Kč		ocel	M6×18	16	25	45	75	50,8	390	3D
K2065.1300	2 569,60 Kč		ocel	M6×18	16	30	54	83	58,6	475	3D
K2065.1350	3 331,40 Kč		ocel	M8×25	39	35	67	95	74,1	1100	3D
K2065.1400	4 380,60 Kč		ocel	M8×25	39	40	77	108	83,4	1325	3D
K2065.1500	5 125,80 Kč		ocel	M10×25	77	50	85	124	93,2	2250	3D
K2065.2080	1 635,10 Kč		Nerezová ocel	M3×8	1,1	8	24	35	26,8	16	3D
K2065.2100	1 857,20 Kč		Nerezová ocel	M4×12	2,5	10	29	45	32,7	70	3D
Objednací kód	Základní cena bez DPH	Objednat	Materiál základní těleso	C (DIN 912-12.9)	Utahovací moment šroubů Nm	D1	D4	L	R	Jmenovitý moment Nm	CAD
K2065.2120	1 857,20 Kč		Nerezová ocel	M4×12	2,5	12	29	45	32,7	70	3D
K2065.2140	2 365,30 Kč		Nerezová ocel	M5×16	5,4	14	34	50	39,4	160	3D
K2065.2150	2 365,30 Kč		Nerezová ocel	M5×16	5,4	15	34	50	39,4	160	3D
K2065.2160	2 365,30 Kč		Nerezová ocel	M5×16	5,4	16	34	50	39,4	160	3D
K2065.2190	3 267,20 Kč		Nerezová ocel	M6×18	9,6	19	42	65	48,2	260	3D
K2065.2200	3 267,20 Kč		Nerezová ocel	M6×18	9,6	20	42	65	48,2	300	3D
K2065.2250	3 487,10 Kč		Nerezová ocel	M6×18	9,6	25	45	75	50,8	325	3D
K2065.2300	5 117,30 Kč		Nerezová ocel	M6×18	9,6	30	54	83	58,6	400	3D
K2065.2350	6 197,60 Kč		Nerezová ocel	M8×25	23	35	67	95	74,1	438	3D
K2065.2400	8 084,60 Kč		Nerezová ocel	M8×25	23	40	77	108	83,4	445	3D
K2065.2500	10 609,40 Kč		Nerezová ocel	M10×25	46	50	85	124	93,2	688	3D
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.
