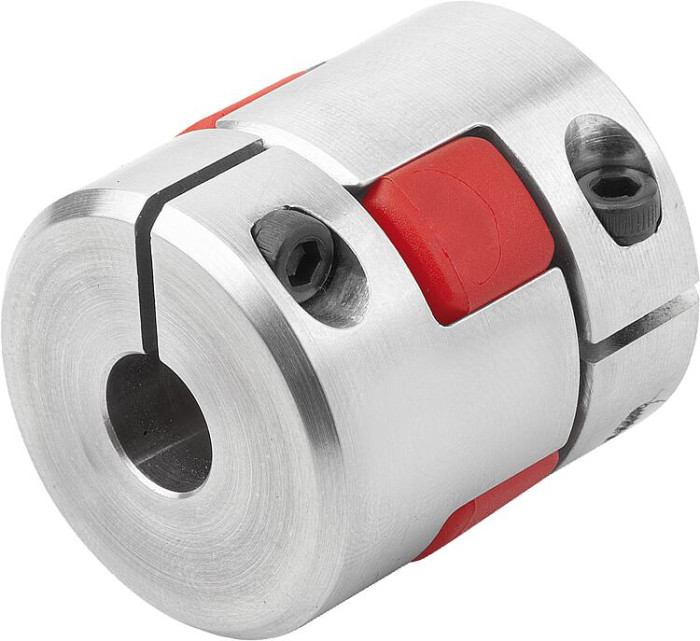

Elastomerové zubové spojky se svěracími náboji

Novinka

Popis produktu

Kód:	K1889
Výrobce:	Kipp
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 1,7m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Elastomerové zubové spojky se svěracími náboji | K1889
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE

zavřít

Ke stažení

Datový list K1889 Elastomerové zubové spojky se svěracími náboji

Varianty
Technické parametry

Materiál	Náboj z hliníku. Spojovací hvězdice, z polyuretanu.
Provedení	Náboj, bez povrchové úpravy. Spojovací hvězdice, modrá 80 Shore A. Spojovací hvězdice, žlutá 92 Shore A. Spojovací hvězdice, červená 98 Shore A.
Upozornění	Elastomerové zubové spojky se skládají ze dvou nábojů a elastomerové spojovací hvězdice. Jsou vhodné pro kompenzaci axiálních, radiálních a úhlových chyb souososti a pro tlumení vibrací a momentových rázů. Spojovací hvězdice z polyuretanu je přitom k dispozici v různých stupních tvrdosti. S rostoucí tvrdostí spojovací hvězdice roste přenášený krouticí moment a tuhost; s klesající tvrdostí roste posunovací schopnost a tlumení. Díky předpětí spojovacích hvězdic v nábojích spojky je tato varianta bez vůle. Dodávka se uskutečňuje v demontovaném stavu.
Teplotní rozsah	Modrá 80 Shore A: –50 °C až +80 °C. Krátkodobě –60°C až +120 °C. Žlutá 92 Shore A: –30 °C až +90 °C. Krátkodobě –50°C až +120 °C. Červená 98 Shore A: –30 °C až +90 °C. Krátkodobě –40°C až +120 °C.
Montáž	Elastomerové zubové spojky mají H7 lícování. Doporučená vůle pro uložení je 0,02 mm – 0,05 mm. Tato vůle v uložení a mazání čepů hřídele usnadňuje montáž a demontáž. Při montáži se náboje elastomerové zubové spojky nasunou na hřídele a zajištěny pomocí upínacích nábojů.
Na vyžádání	Požadované otvory náboje D1 a D2 separátně s toleranční třídou nebo s tolerančním polem. Drážka pro zalícovanou pružinu podle DIN 6885.

Detail zavřít

Zruš filtr
Objednací kód	Základní cena bez DPH	Objednat	Velikost	Barva komponenty	Moment setrvačnosti (gm²)	Tuhost v krutu statická Nm/rad	Tuhost v krutu dynamická Nm/rad	Tuhost pružiny radiální (N/mm)	max. odchylka hřídele radiální (mm)	max. odchylka hřídele axiální (mm)	max. úhlový posun (°)	max. krouticí moment Nm	Spojovací hvězdice tvrdost	Jmenovitý krouticí moment Nm	max. počet otáček ot/min	C (ISO 4029)	D1 (H7)	D2 (H7)	D1/D2 min.	D1/D2 max.	D4	L	L1	L2	L3	R	Utahovací moment šroubů Nm	CAD
K1889.07800220404	856,60 Kč		7	modrá	0,000195	8,6	26	114	0,15	+0,6 / –0,3	1,1	1,4	80 Shore A	0,7	27000	M2	4	4	4	7	14	22	7	8	3,5	15	0,43	3D
K1889.07800220405	856,60 Kč		7	modrá	0,000195	8,6	26	114	0,15	+0,6 / –0,3	1,1	1,4	80 Shore A	0,7	27000	M2	4	5	4	7	14	22	7	8	3,5	15	0,43	3D
K1889.07800220406	856,60 Kč		7	modrá	0,000195	8,6	26	114	0,15	+0,6 / –0,3	1,1	1,4	80 Shore A	0,7	27000	M2	4	6	4	7	14	22	7	8	3,5	15	0,43	3D
K1889.07800220505	856,60 Kč		7	modrá	0,000195	8,6	26	114	0,15	+0,6 / –0,3	1,1	1,4	80 Shore A	0,7	27000	M2	5	5	4	7	14	22	7	8	3,5	15	0,43	3D
K1889.07800220506	856,60 Kč		7	modrá	0,000195	8,6	26	114	0,15	+0,6 / –0,3	1,1	1,4	80 Shore A	0,7	27000	M2	5	6	4	7	14	22	7	8	3,5	15	0,43	3D
K1889.07800220606	856,60 Kč		7	modrá	0,000195	8,6	26	114	0,15	+0,6 / –0,3	1,1	1,4	80 Shore A	0,7	27000	M2	6	6	4	7	14	22	7	8	3,5	15	0,43	3D
K1889.09800300404	835,00 Kč		9	modrá	0,00107	17,2	52	125	0,2	+0,8 / –0,4	1,1	3,6	80 Shore A	1,8	19000	M2,5	4	4	4	11	20	30	10	10	5	23,4	0,85	3D
K1889.09800300606	835,00 Kč		9	modrá	0,00107	17,2	52	125	0,2	+0,8 / –0,4	1,1	3,6	80 Shore A	1,8	19000	M2,5	6	6	4	11	20	30	10	10	5	23,4	0,85	3D
K1889.09800300608	835,00 Kč		9	modrá	0,00107	17,2	52	125	0,2	+0,8 / –0,4	1,1	3,6	80 Shore A	1,8	19000	M2,5	6	8	4	11	20	30	10	10	5	23,4	0,85	3D
K1889.09800300609	835,00 Kč		9	modrá	0,00107	17,2	52	125	0,2	+0,8 / –0,4	1,1	3,6	80 Shore A	1,8	19000	M2,5	6	9	4	11	20	30	10	10	5	23,4	0,85	3D
K1889.09800300808	835,00 Kč		9	modrá	0,00107	17,2	52	125	0,2	+0,8 / –0,4	1,1	3,6	80 Shore A	1,8	19000	M2,5	8	8	4	11	20	30	10	10	5	23,4	0,85	3D
K1889.09800300809	835,00 Kč		9	modrá	0,00107	17,2	52	125	0,2	+0,8 / –0,4	1,1	3,6	80 Shore A	1,8	19000	M2,5	8	9	4	11	20	30	10	10	5	23,4	0,85	3D
K1889.09800300909	835,00 Kč		9	modrá	0,00107	17,2	52	125	0,2	+0,8 / –0,4	1,1	3,6	80 Shore A	1,8	19000	M2,5	9	9	4	11	20	30	10	10	5	23,4	0,85	3D
K1889.12800340404	969,40 Kč		12	modrá	0,00304	84,3	252	274	0,2	+0,9 / –0,4	1,1	6	80 Shore A	3	16000	M3	4	4	4	12	25	34	11	12	5	27,2	2	3D
K1889.12800340606	969,40 Kč		12	modrá	0,00304	84,3	252	274	0,2	+0,9 / –0,4	1,1	6	80 Shore A	3	16000	M3	6	6	4	12	25	34	11	12	5	27,2	2	3D
Objednací kód	Základní cena bez DPH	Objednat	Velikost	Barva komponenty	Moment setrvačnosti (gm²)	Tuhost v krutu statická Nm/rad	Tuhost v krutu dynamická Nm/rad	Tuhost pružiny radiální (N/mm)	max. odchylka hřídele radiální (mm)	max. odchylka hřídele axiální (mm)	max. úhlový posun (°)	max. krouticí moment Nm	Spojovací hvězdice tvrdost	Jmenovitý krouticí moment Nm	max. počet otáček ot/min	C (ISO 4029)	D1 (H7)	D2 (H7)	D1/D2 min.	D1/D2 max.	D4	L	L1	L2	L3	R	Utahovací moment šroubů Nm	CAD
K1889.12800340608	969,40 Kč		12	modrá	0,00304	84,3	252	274	0,2	+0,9 / –0,4	1,1	6	80 Shore A	3	16000	M3	6	8	4	12	25	34	11	12	5	27,2	2	3D
K1889.12800340610	969,40 Kč		12	modrá	0,00304	84,3	252	274	0,2	+0,9 / –0,4	1,1	6	80 Shore A	3	16000	M3	6	10	4	12	25	34	11	12	5	27,2	2	3D
K1889.12800340808	969,40 Kč		12	modrá	0,00304	84,3	252	274	0,2	+0,9 / –0,4	1,1	6	80 Shore A	3	16000	M3	8	8	4	12	25	34	11	12	5	27,2	2	3D
K1889.12800340810	969,40 Kč		12	modrá	0,00304	84,3	252	274	0,2	+0,9 / –0,4	1,1	6	80 Shore A	3	16000	M3	8	10	4	12	25	34	11	12	5	27,2	2	3D
K1889.12800341010	969,40 Kč		12	modrá	0,00304	84,3	252	274	0,2	+0,9 / –0,4	1,1	6	80 Shore A	3	16000	M3	10	10	4	12	25	34	11	12	5	27,2	2	3D
K1889.14800350404	875,50 Kč		14	modrá	0,00381	60,2	180	153	0,21	+1 / –0,5	1,1	8	80 Shore A	4	13000	M3	4	4	4	16	30	35	11	13	5	32,2	2	3D
K1889.14800350808	875,50 Kč		14	modrá	0,00381	60,2	180	153	0,21	+1 / –0,5	1,1	8	80 Shore A	4	13000	M3	8	8	4	16	30	35	11	13	5	32,2	2	3D
K1889.14800350810	875,50 Kč		14	modrá	0,00381	60,2	180	153	0,21	+1 / –0,5	1,1	8	80 Shore A	4	13000	M3	8	10	4	16	30	35	11	13	5	32,2	2	3D
K1889.14800350812	875,50 Kč		14	modrá	0,00381	60,2	180	153	0,21	+1 / –0,5	1,1	8	80 Shore A	4	13000	M3	8	12	4	16	30	35	11	13	5	32,2	2	3D
K1889.14800350814	875,50 Kč		14	modrá	0,00381	60,2	180	153	0,21	+1 / –0,5	1,1	8	80 Shore A	4	13000	M3	8	14	4	16	30	35	11	13	5	32,2	2	3D
K1889.14800351010	875,50 Kč		14	modrá	0,00381	60,2	180	153	0,21	+1 / –0,5	1,1	8	80 Shore A	4	13000	M3	10	10	4	16	30	35	11	13	5	32,2	2	3D
K1889.14800351012	875,50 Kč		14	modrá	0,00381	60,2	180	153	0,21	+1 / –0,5	1,1	8	80 Shore A	4	13000	M3	10	12	4	16	30	35	11	13	5	32,2	2	3D
K1889.14800351014	875,50 Kč		14	modrá	0,00381	60,2	180	153	0,21	+1 / –0,5	1,1	8	80 Shore A	4	13000	M3	10	14	4	16	30	35	11	13	5	32,2	2	3D
K1889.14800351212	875,50 Kč		14	modrá	0,00381	60,2	180	153	0,21	+1 / –0,5	1,1	8	80 Shore A	4	13000	M3	12	12	4	16	30	35	11	13	5	32,2	2	3D
K1889.14800351214	875,50 Kč		14	modrá	0,00381	60,2	180	153	0,21	+1 / –0,5	1,1	8	80 Shore A	4	13000	M3	12	14	4	16	30	35	11	13	5	32,2	2	3D
Objednací kód	Základní cena bez DPH	Objednat	Velikost	Barva komponenty	Moment setrvačnosti (gm²)	Tuhost v krutu statická Nm/rad	Tuhost v krutu dynamická Nm/rad	Tuhost pružiny radiální (N/mm)	max. odchylka hřídele radiální (mm)	max. odchylka hřídele axiální (mm)	max. úhlový posun (°)	max. krouticí moment Nm	Spojovací hvězdice tvrdost	Jmenovitý krouticí moment Nm	max. počet otáček ot/min	C (ISO 4029)	D1 (H7)	D2 (H7)	D1/D2 min.	D1/D2 max.	D4	L	L1	L2	L3	R	Utahovací moment šroubů Nm	CAD
K1889.14800351414	875,50 Kč		14	modrá	0,00381	60,2	180	153	0,21	+1 / –0,5	1,1	8	80 Shore A	4	13000	M3	14	14	4	16	30	35	11	13	5	32,2	2	3D
K1889.19800661010	1 399,10 Kč		19	modrá	0,0404	618	1065	582	0,15	+1,2 / –0,5	1,1	12	80 Shore A	6	10000	M6	10	10	10	22	40	66	25	16	12	47	15	3D
K1889.19800661212	1 399,10 Kč		19	modrá	0,0404	618	1065	582	0,15	+1,2 / –0,5	1,1	12	80 Shore A	6	10000	M6	12	12	10	22	40	66	25	16	12	47	15	3D
K1889.19800661214	1 399,10 Kč		19	modrá	0,0404	618	1065	582	0,15	+1,2 / –0,5	1,1	12	80 Shore A	6	10000	M6	12	14	10	22	40	66	25	16	12	47	15	3D
K1889.19800661215	1 399,10 Kč		19	modrá	0,0404	618	1065	582	0,15	+1,2 / –0,5	1,1	12	80 Shore A	6	10000	M6	12	15	10	22	40	66	25	16	12	47	15	3D
K1889.19800661216	1 399,10 Kč		19	modrá	0,0404	618	1065	582	0,15	+1,2 / –0,5	1,1	12	80 Shore A	6	10000	M6	12	16	10	22	40	66	25	16	12	47	15	3D
K1889.19800661414	1 399,10 Kč		19	modrá	0,0404	618	1065	582	0,15	+1,2 / –0,5	1,1	12	80 Shore A	6	10000	M6	14	14	10	22	40	66	25	16	12	47	15	3D
K1889.19800661415	1 399,10 Kč		19	modrá	0,0404	618	1065	582	0,15	+1,2 / –0,5	1,1	12	80 Shore A	6	10000	M6	14	15	10	22	40	66	25	16	12	47	15	3D
K1889.19800661416	1 399,10 Kč		19	modrá	0,0404	618	1065	582	0,15	+1,2 / –0,5	1,1	12	80 Shore A	6	10000	M6	14	16	10	22	40	66	25	16	12	47	15	3D
K1889.19800661515	1 399,10 Kč		19	modrá	0,0404	618	1065	582	0,15	+1,2 / –0,5	1,1	12	80 Shore A	6	10000	M6	15	15	10	22	40	66	25	16	12	47	15	3D
K1889.19800661516	1 399,10 Kč		19	modrá	0,0404	618	1065	582	0,15	+1,2 / –0,5	1,1	12	80 Shore A	6	10000	M6	15	16	10	22	40	66	25	16	12	47	15	3D
K1889.19800661616	1 399,10 Kč		19	modrá	0,0404	618	1065	582	0,15	+1,2 / –0,5	1,1	12	80 Shore A	6	10000	M6	16	16	10	22	40	66	25	16	12	47	15	3D
K1889.24800781515	2 352,40 Kč		24	modrá	0,175	860	1390	840	0,2	+1,4 / –0,5	1	34	80 Shore A	17	7000	M6	15	15	15	32	55	78	30	18	12	56,4	15	3D
K1889.24800781818	2 352,40 Kč		24	modrá	0,175	860	1390	840	0,2	+1,4 / –0,5	1	34	80 Shore A	17	7000	M6	18	18	15	32	55	78	30	18	12	56,4	15	3D
K1889.24800781819	2 352,40 Kč		24	modrá	0,175	860	1390	840	0,2	+1,4 / –0,5	1	34	80 Shore A	17	7000	M6	18	19	15	32	55	78	30	18	12	56,4	15	3D
Objednací kód	Základní cena bez DPH	Objednat	Velikost	Barva komponenty	Moment setrvačnosti (gm²)	Tuhost v krutu statická Nm/rad	Tuhost v krutu dynamická Nm/rad	Tuhost pružiny radiální (N/mm)	max. odchylka hřídele radiální (mm)	max. odchylka hřídele axiální (mm)	max. úhlový posun (°)	max. krouticí moment Nm	Spojovací hvězdice tvrdost	Jmenovitý krouticí moment Nm	max. počet otáček ot/min	C (ISO 4029)	D1 (H7)	D2 (H7)	D1/D2 min.	D1/D2 max.	D4	L	L1	L2	L3	R	Utahovací moment šroubů Nm	CAD
K1889.24800781820	2 352,40 Kč		24	modrá	0,175	860	1390	840	0,2	+1,4 / –0,5	1	34	80 Shore A	17	7000	M6	18	20	15	32	55	78	30	18	12	56,4	15	3D
K1889.24800781825	2 352,40 Kč		24	modrá	0,175	860	1390	840	0,2	+1,4 / –0,5	1	34	80 Shore A	17	7000	M6	18	25	15	32	55	78	30	18	12	56,4	15	3D
K1889.24800781919	2 352,40 Kč		24	modrá	0,175	860	1390	840	0,2	+1,4 / –0,5	1	34	80 Shore A	17	7000	M6	19	19	15	32	55	78	30	18	12	56,4	15	3D
K1889.24800781920	2 352,40 Kč		24	modrá	0,175	860	1390	840	0,2	+1,4 / –0,5	1	34	80 Shore A	17	7000	M6	19	20	15	32	55	78	30	18	12	56,4	15	3D
K1889.24800781925	2 352,40 Kč		24	modrá	0,175	860	1390	840	0,2	+1,4 / –0,5	1	34	80 Shore A	17	7000	M6	19	25	15	32	55	78	30	18	12	56,4	15	3D
K1889.24800782020	2 352,40 Kč		24	modrá	0,175	860	1390	840	0,2	+1,4 / –0,5	1	34	80 Shore A	17	7000	M6	20	20	15	32	55	78	30	18	12	56,4	15	3D
K1889.24800782025	2 352,40 Kč		24	modrá	0,175	860	1390	840	0,2	+1,4 / –0,5	1	34	80 Shore A	17	7000	M6	20	25	15	32	55	78	30	18	12	56,4	15	3D
K1889.24800782525	2 352,40 Kč		24	modrá	0,175	860	1390	840	0,2	+1,4 / –0,5	1	34	80 Shore A	17	7000	M6	25	25	15	32	55	78	30	18	12	56,4	15	3D
K1889.28800901919	2 780,50 Kč		28	modrá	0,377	1370	2350	990	0,2	+1,5 / –0,7	1,3	92	80 Shore A	46	6000	M8	19	19	19	37	65	90	35	20	15	72,6	40	3D
K1889.28800902424	2 780,50 Kč		28	modrá	0,377	1370	2350	990	0,2	+1,5 / –0,7	1,3	92	80 Shore A	46	6000	M8	24	24	19	37	65	90	35	20	15	72,6	40	3D
K1889.28800902828	2 780,50 Kč		28	modrá	0,377	1370	2350	990	0,2	+1,5 / –0,7	1,3	92	80 Shore A	46	6000	M8	28	28	19	37	65	90	35	20	15	72,6	40	3D
K1889.28800903232	2 780,50 Kč		28	modrá	0,377	1370	2350	990	0,2	+1,5 / –0,7	1,3	92	80 Shore A	46	6000	M8	32	32	19	37	65	90	35	20	15	72,6	40	3D
K1889.05920150303	795,70 Kč		5	žlutá	0,000036	5,16	16	154	0,06	+0,4 / –0,2	1	0,6	92 Shore A	0,5	38000	M1,6	3	3	2	5	10	15	5	5	2,5	11,4	0,25	3D
K1889.05920150304	795,70 Kč		5	žlutá	0,000036	5,16	16	154	0,06	+0,4 / –0,2	1	0,6	92 Shore A	0,5	38000	M1,6	3	4	2	5	10	15	5	5	2,5	11,4	0,25	3D
K1889.05920150305	795,70 Kč		5	žlutá	0,000036	5,16	16	154	0,06	+0,4 / –0,2	1	0,6	92 Shore A	0,5	38000	M1,6	3	5	2	5	10	15	5	5	2,5	11,4	0,25	3D
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.
