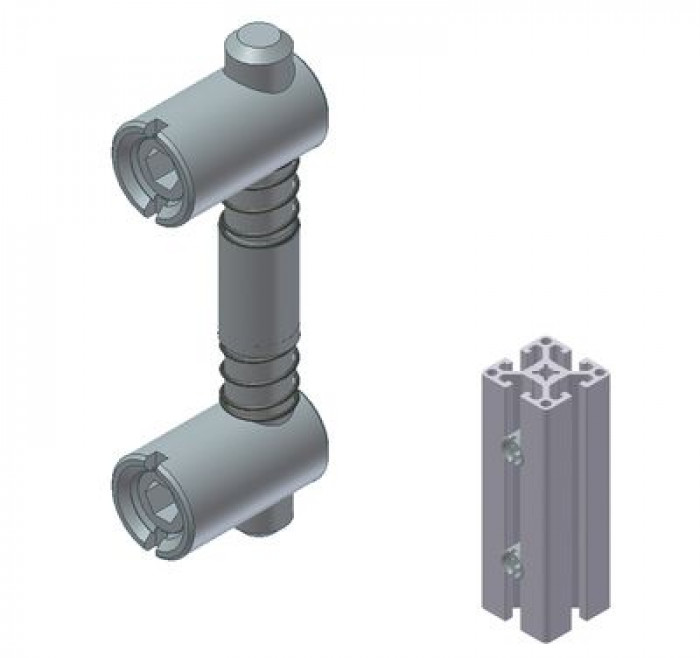

Podélné spojení – velikost 50 – drážka 10
Popis produktu
- Mobilní a rychlé spojení dvou čel profilů řady 50
- Dotažení pomocí inbusového klíče
- Profil je třeba vrtat a frézovat dle popisu níže
- Na vyžádání profily připravíme pro montáž
Obsah balení:
- Podélný šroub, 2× Objímka, 2× Pružina, 2× Inbusový červík
| Kód: | 05.01359.50 |
|---|---|
| Výrobce: | FM SYSTEME Förder- und Montagetechnik |
| Ceny: | jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže. |
| Termín dodání: | běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací. |
Cenu dopravy zásilek délky nad 1,7m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné upravujeme. |
Kontaktní formuláře
zavřít
Ke stažení
rychlospojky-katalogovy-list.pdf
Detail zavřít
| Objednací kód | Základní cena bez DPH | Objednat | Materiál | Drážka | Utahovací moment | a | db | dk | tb | CAD |
|---|---|---|---|---|---|---|---|---|---|---|
| 05.01359.50 | 127,73 Kč | Ocel, pozinkováno | 10 | 38Nm | 29 mm | 16.2 mm | 10.2 mm | 32.5 mm | ||
| Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku. | ||||||||||
Návod na vrtání:
- Vrtat díru D16-D16,2 ve vzdálenosti 29mm od kraje
- Vrtat díru D10-D10,2 o délce 45mm v středové hvězdici
