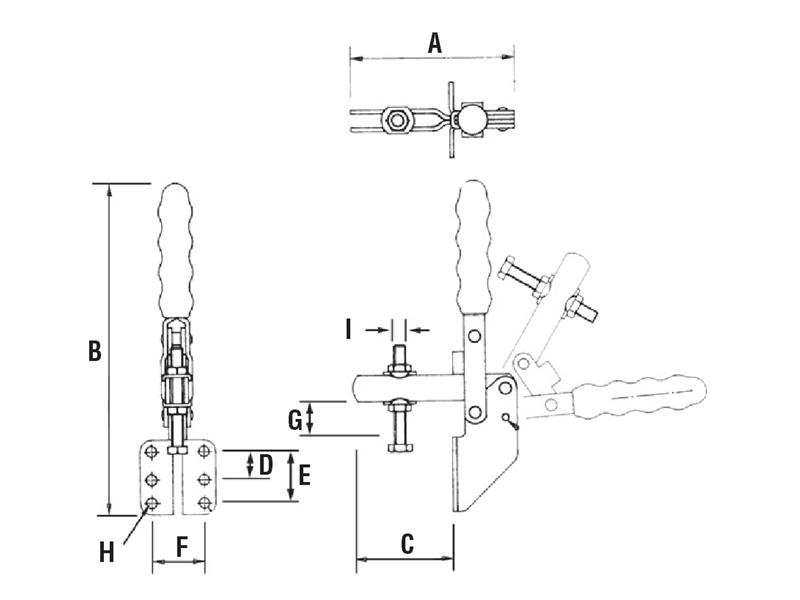

Úhlová patka, nastavitelný přítlačný šroub
| Part No. | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | F (mm) | G (mm) | H (mm) | I (mm) | Holding Force | Weight |
|---|---|---|---|---|---|---|---|---|---|---|---|
| V100/3B | 67 | 122 | 31 | 7,5 | 14 | 17,5 | 15 | 4,8 | M5 | 100daN | 0,11 Kg |
| V200/3B | 79 | 170 | 35 | 8 | 19 | 26 | 29 | 5,5 | M6×50 | 200daN | 0,25 Kg |
| V300/3B | 143 | 235 | 93 | 19 | 35 | 35 | 31 | 6,8 | M6×60 | 300daN | 0,50 Kg |
