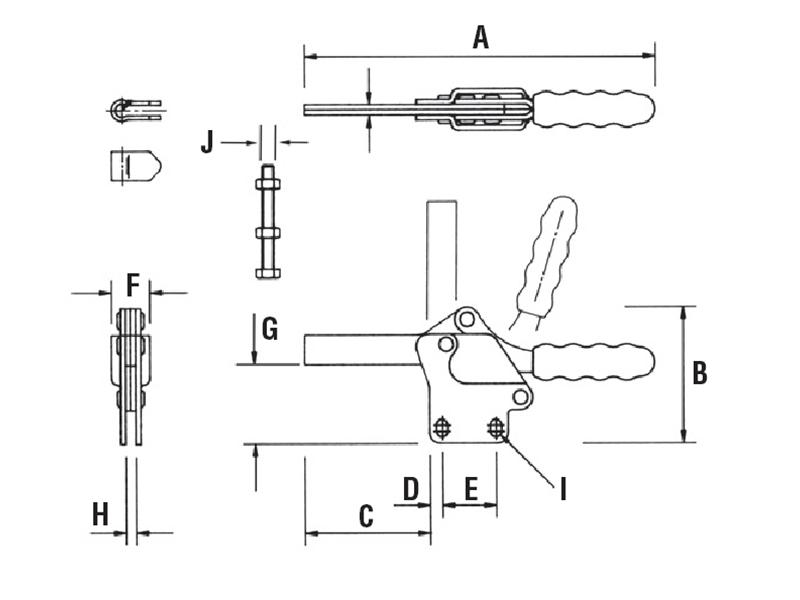

Svislá patka, plné přídržné rameno
| Part No. | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | F (mm) | G (mm) | H (mm) |
|---|---|---|---|---|---|---|---|---|
| H250/1A | 226 | 82 | 82 | 8 | 26 | 23 | 17,5 | 6 |
| H250/1AL | 236 | 82 | 92 | 8 | 26 | 23 | 17,5 | 6 |
| H350/1A | 280 | 108 | 109 | 8 | 41,2 | 30 | 23 | 8 |
| H450/1A | 305 | 130 | 128 | 13 | 41,2 | 38 | 26 | 10 |
| Part No. | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | F (mm) | G (mm) | H (mm) |
|---|---|---|---|---|---|---|---|---|
| H250/1A | 226 | 82 | 82 | 8 | 26 | 23 | 17,5 | 6 |
| H250/1AL | 236 | 82 | 92 | 8 | 26 | 23 | 17,5 | 6 |
| H350/1A | 280 | 108 | 109 | 8 | 41,2 | 30 | 23 | 8 |
| H450/1A | 305 | 130 | 128 | 13 | 41,2 | 38 | 26 | 10 |
