Nový omezovač úhlu natočení s monitorováním procesu

Publikováno: 27. 11. 2019

Aplikace

• Omezovač úhlu otáčení pro individuální nastavení pracovního prostoru
• Limit pro každou stranu otáčení je 0° až 100°



Schmalz již nějakou dobu nabízí volitelné omezovače úhlu natočení s dalšími senzory, které zabraňují kolizi otočných jeřábů s okolní technologií. Mohou detekovat polohu výložníku, takže integrované spínací signály poskytované zákazníkem mohou umožnit strojní nebo procesní sekvence.

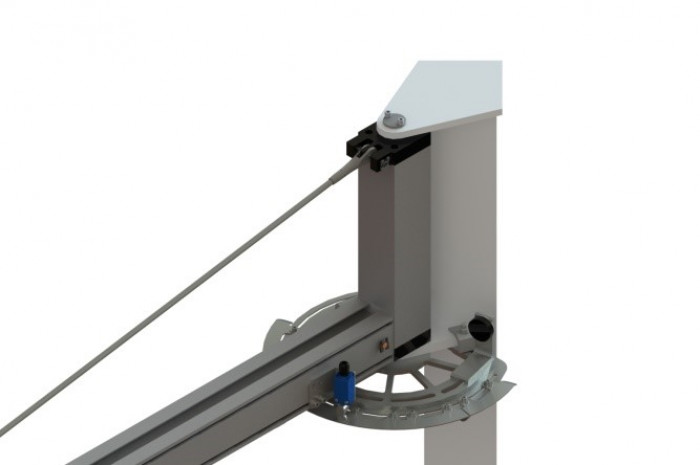

Nový polohový spínač je namontován na boku (vlevo nebo vpravo) výložníku. V závislosti na aplikaci mohou být tyto senzory namontovány v různých polohách na omezovači úhlu otočení.


Příklad: Aktivace s otočným ramenem do strany

Obecně lze omezovač úhlu použít k individuálnímu nastavení rozsahu otáčení výložníku jeřábu Schmalz. Mez může být nastavena od 0° do 100° pro každou stranu otočení nebo 200° pro celý rozsah otočení.

Na základě toho může šest pohyblivých detekčních desek aktivovat stroje a procesy na jedné nebo obou stranách. Plně vybavený omezovač umožňuje uzamknout 182° provozního poloměru; s minimálním vybavením (1 detekční deska se spouštěcími rampami) můžete uzamknout 30° poloměru.

Pokud si například přejete aktivovat stroj otočením jeřábu do jeho koncové polohy na jedné straně, pak je aktivační úhel 30°, který lze zvětšit o dalších 30°.

Pokud chcete aktivovat stroj na obou stranách, aktivační úhel je v koncové poloze 11°, který lze postupně zvyšovat na 15° snížením počtu detekčních desek.

Tímto způsobem lze manipulační řešení pro všechny jednotlivé aplikace bezpečně integrovat do výrobních procesů pomocí jeřábu.

V revidované verzi dodává Schmalz 2-kanálový polohový spínač s pozitivně řízenými bezpotenciálovými kontakty. Tím je zajištěno, že může být integrován do zařízení s odpovídající bezpečnostní koncepcí. Rozhraní pro zákazníky je M12, 4-pólová, A-kódovaná zástrčka. Řídicí jednotka integrovaného stroje monitoruje polohu výložníku pomocí polohových spínačů pomocí elektrického signálu. Tímto technickým řešením Schmalz zajišťuje shodu v souladu s EN ISO 13849–1.
