Nové ovládací madlo FLEX

Publikováno: 3. 2. 2021

Aplikace

• Ovládací madlo s vnitřním vedením stlačeného vzduchu
• Použití různých pneumaticky ovládaných gripperů
• K dispozici pouze ve velikosti Flex 50
• Bez možnosti upravit stav vznášení

Obecná informace

Nové ovládací madlo Flex Air umožňuje integrovaný přívod stlačeného vzduchu do pneumaticky ovládaných uchopovacích systémů. Integrovaný ventil pro ovládání stlačeného vzduchu je ovládán další ovládací pákou. Samotný stlačený vzduch je dodáván do ovládacího madla speciální zdvihací hadicí s přívodem stlačeného vzduchu.

Díky integrovanému přívodu stlačeného vzduchu přes ovládací madlo není při připojení gripperu k ovládacímu madlu k dispozici vakuum. Vakuum se používá pouze pro zdvih manipulátoru Jumbo. Chování tohoto systému Jumbo je srovnatelné s JumboFlex s mechanickým gripperem, a proto má citlivější odezvu.

Ovládací madlo Flex Air je k dispozici ve dvou variantách. Varianta 1: NC (normálně zavřený) → přívod stlačeného vzduchu uzavřen v neaktivovaném stavu. Varianta 2: NE (normálně otevřený) → přívod stlačeného vzduchu otevřen v neaktivovaném stavu. Výsledkem jsou různé oblasti použití těchto dvou variant.

Flex Air NO

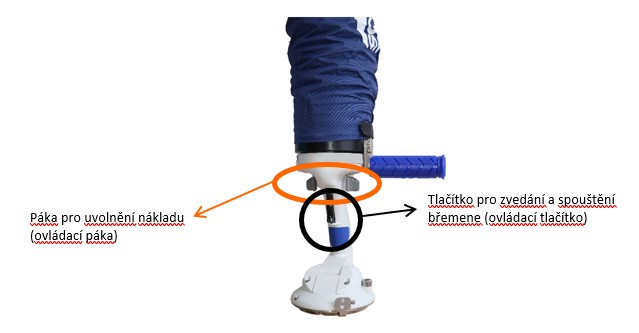

Pokud není aktivováno ovládací jednotka Flex Air s NO ventilem, zůstává jeho ventil otevřený. To umožňuje proudění stlačeného vzduchu systémem. Pokud má být břemeno uloženo, musí být oba spínače na ovládací jednotce stisknuty dolů v ovládacím tlačítku sekvence → ovládací páka. Poté již ovládacím madlem neprotéká žádný stlačený vzduch a chapadlo je odtlakované. V případě možné ztráty tlaku nebo výpadku proudu zabraňuje zpětný ventil okamžitému poklesu břemene. To znamená, že břemeno lze ještě několik vteřin držet.

Flex Air NC

Pokud není aktivována ovládací jednotka Flex Air s NC ventilem, zůstane ventil zavřený. To znamená, že systémem nemůže proudit žádný stlačený vzduch. Pokud má být břemeno uloženo, musí být oba spínače na ovládací jednotce stisknuty dolů v ovládacím tlačítku sekvence → ovládací páka. Tím se otevře ventil a systémem může proudit stlačený vzduch. Protože je ventil vždy zavřený bez jakékoli změny v systému, není zde v případě ztráty tlaku nebo výpadku proudu zapotřebí žádný zpětný ventil.

Výhody

• Ovládací madlo s vnitřním vedením stlačeného vzduchu
• Odnímatelná ovládací rukojeť pro upevnění na levé straně ovládacího madla
• Řízení stlačeného vzduchu pomocí druhého ovládacího prvku na ovládacím madle
• Otevírání nových oblastí použití pneumaticky ovládanými grippery
• Umožňuje ovládání jednou rukou i oběma rukama
• Kompaktní provoz s vysokou úrovní bezpečnosti
